Olimpia splendid B0873 - Installation des Bausatzes auf dem Gebläsekonvektor

Bi2 Air AR
S
1
1b
1a
1a
1
4
3
3
1
2
2
4
2
3
DEUTSCH
DE - 5

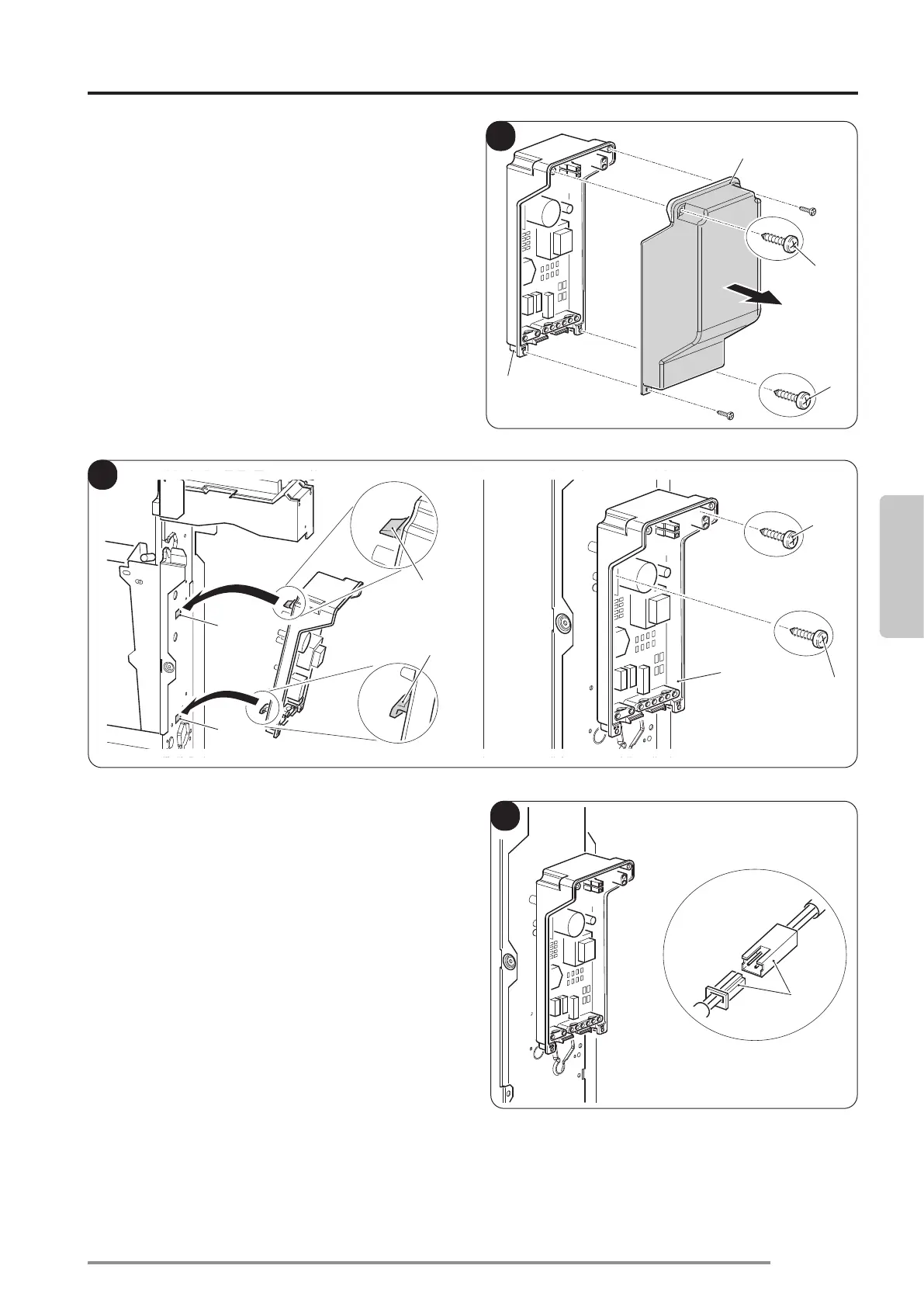

0.6 - INSTALLATION DES BAUSATZES AUF DEM GEBLÄSEKONVEKTOR
a. Die Schrauben (1a) lösen und den Deckel (1b) der
Schachtel (1) abnehmen (Abb. 1).
b. Die Feststeller (2) in die entsprechenden Schlitze
(3) auf der Seite des Geräts einklemmen (Abb. 2).
c. Die Schachtel (1) mittels der zwei Schrauben (4)
am Gerät befestigen (Abb. 2).
d. Das Erdkabel mittels der mitgelieferten Schraube
am Geräteaufbau befestigen (Mindestschraub-
kraft 4 N) (Abb. 3).
e. DenaufdemGerätbendlichenAnschlussder
Wassersonde (S) anschließen und prüfen, dass
die Wassersonde (S) ordnungsgemäß in dem auf
derBatteriebendlichenSchachteingestecktist
(Abb. 3).
