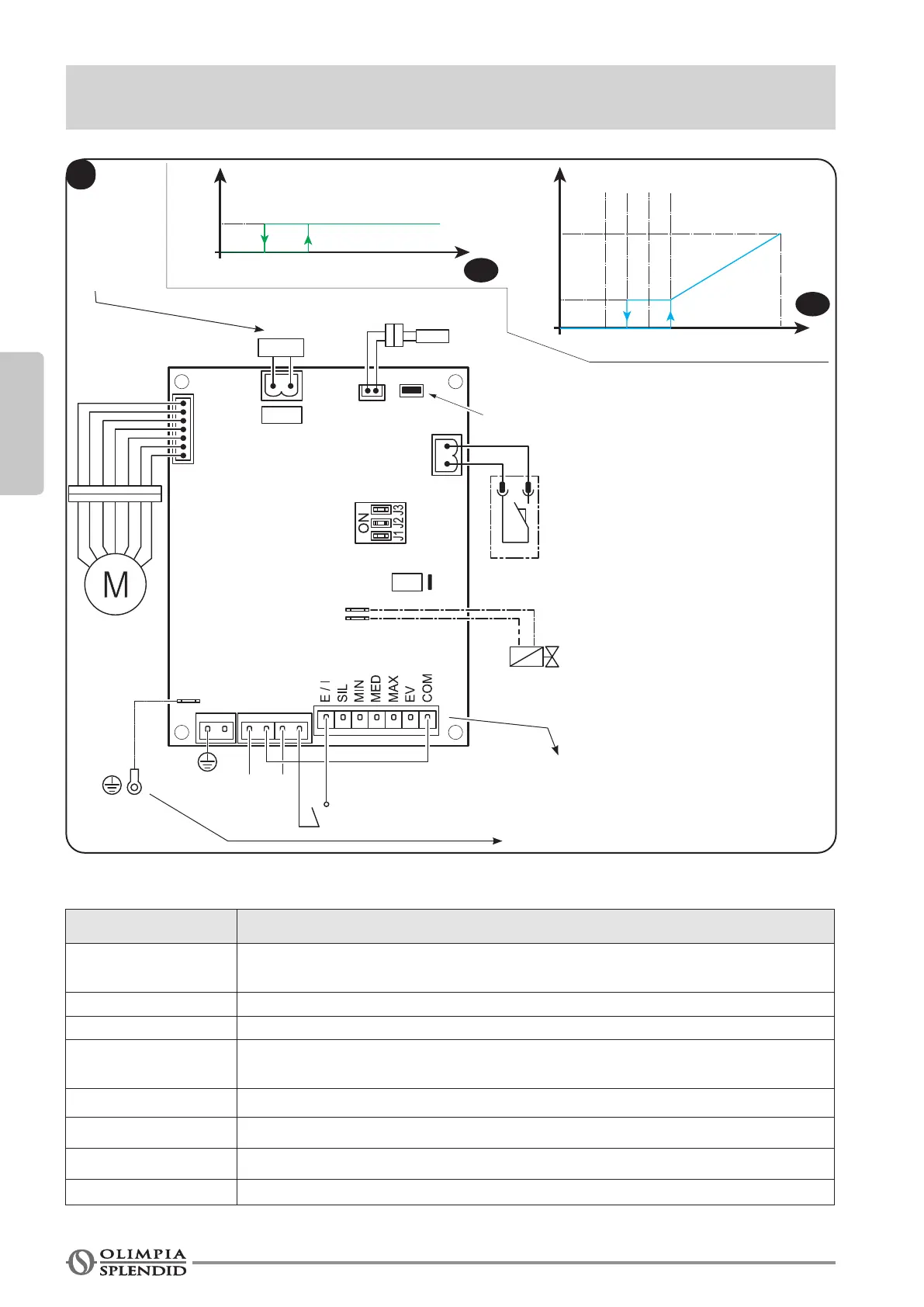

Olimpia splendid B0873 - GESTION du VENTILO-CONVECTEUR AVEC MOTEUR DCÀ TRAVERS un THERMOSTAT 0-10 Vdc (J1 - FERMÉ)

J1
+V10-
H2O
CFG
Y1
M1
LOCK
FANCOIL
LED
0-10V
Fan
Speed
Valve
MIN
MAX
2,51,8
12
Vdc
ON
2,00,8
Vdc
H2O
*
N
230V
50Hz
F
SW1
MOUNT
SEL1
SEL2
* *
B
FRANÇAIS
FR - 8
Tab_1 (schéma « B »)
Bornier Raccordements
0-10 V
Thermostat 0÷10 V
(Utiliser uniquement des raccordements en double isolation)
M1 Moteur DC
J1 Fil volant fermé pour sélectionner le mode « 0÷10 V »
S1
Micro-interrupteur de sécurité de la grille d’aspiration
(À connecter seulement sur certains modèles, en retirant le l de raccord)
N - F Alimentation carte 230Vdc - 50Hz
Y1 Électrovanne 230V - 50Hz, 1A
Led Indication mode/état
SW1 Sélecteur de conguration de la machine
Ne pas utiliser dans la conguration 0-10V
SIL, MIN, MED, MAX, EV
À la connexion à la terre du ventilo-convecteur
2 - GESTION DU VENTILO-CONVECTEUR AVEC MOTEUR DC À TRAVERS UN
THERMOSTAT 0-10Vdc (J1 - FERMÉ)
Fermé
Utiliser
uniquement
des raccor-
dements
à double
isolation
