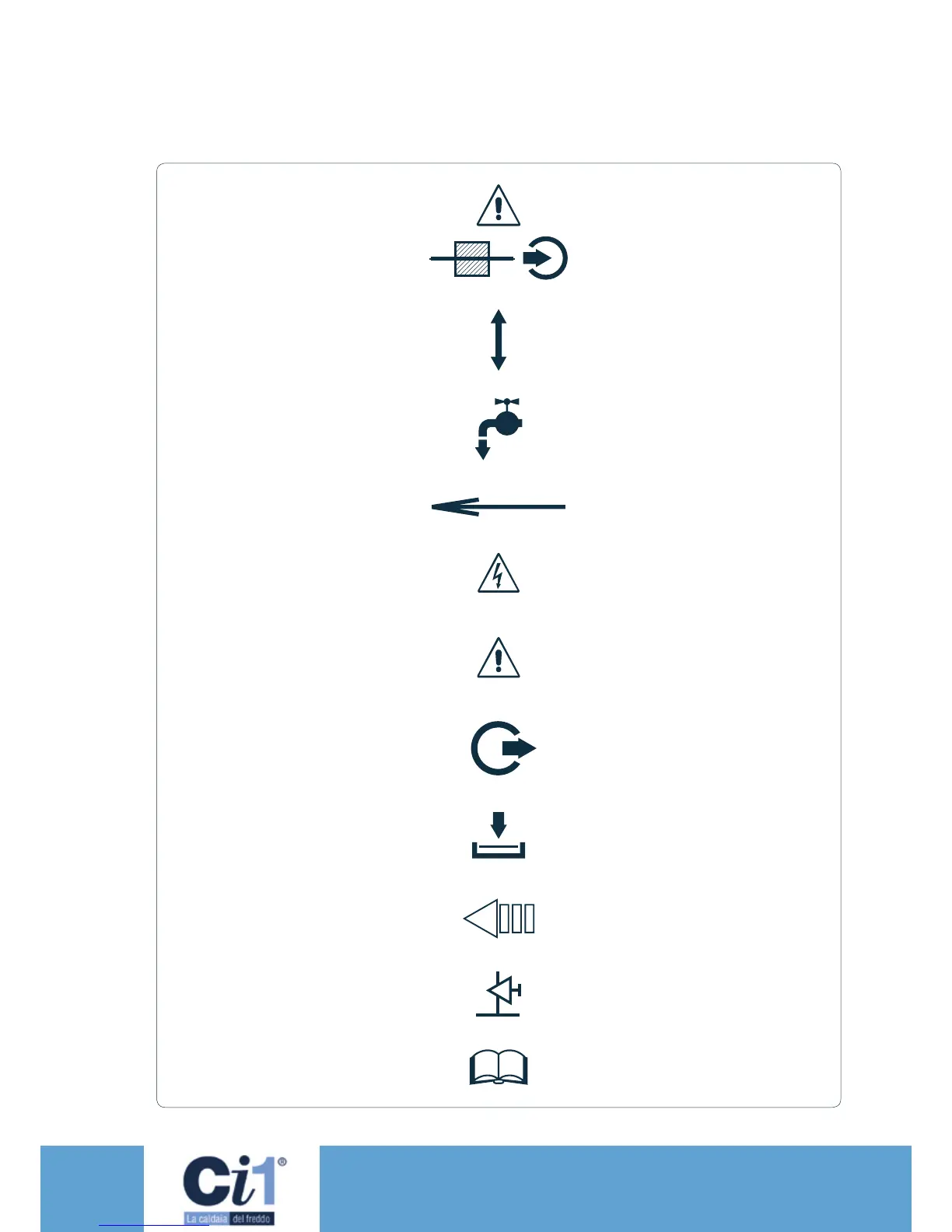

2.5 SIMBOLI
I simboli seguenti, di cui si indica il signicato,
si trovano sugli adesivi incollati sulla macchina,
oltre che nei disegni d’ingombro e negli schemi
frigoriferi presenti in questo manuale:
Ingresso acqua nella macchina.
Installare un ltro acqua sulla tubazione
di ingresso. La mancata osservanza di
questa prescrizione può essere
la causa di danni irreparabili
all’evaporatore a piastre.
Indicazione dell’asse a cui riferirsi nelle
operazioni di sollevamento della macchina
Punto di caricamento dell’acqua.
Verso di scorrimento del uido frigorigeno
e circuito acqua.
Rischio di shock elettrico.
Parti di testo il cui contenuto è importante
per la Sicurezza delle persone e delle cose.
Uscita acqua dalla macchina.
Punto di drenaggio dell’acqua dalla
macchina.
Flusso dell’aria di scambio termico
Sato aria
Consultare attentamente il manuale.
Machine’s water inlet Install
a water lter on the inlet pipe.
Failure to observe this prescription
can cause irreparable damages
to the plate evaporator.
Indication of the reference axis when
lifting the machine
Water loading point
Flow direction of the refrigerant uid
and of the water circuit.
Electric shock hazard.
Text parts whose content is important
for the Safety of people and things.
Machine’s water outlet.
Machine’s water drainage point.
Heat exchange air ow
Air vent
Consult the manual carefully.
2.5 SYMBOLS
The following symbols, of which explanation is
given, can be found on stickers placed on the
machine, as well as in dimensional diagrams and
refrigeration diagrams contained in this manual:
