UNICO EASY S1
26
9
32
IT - 13
ITALIANO

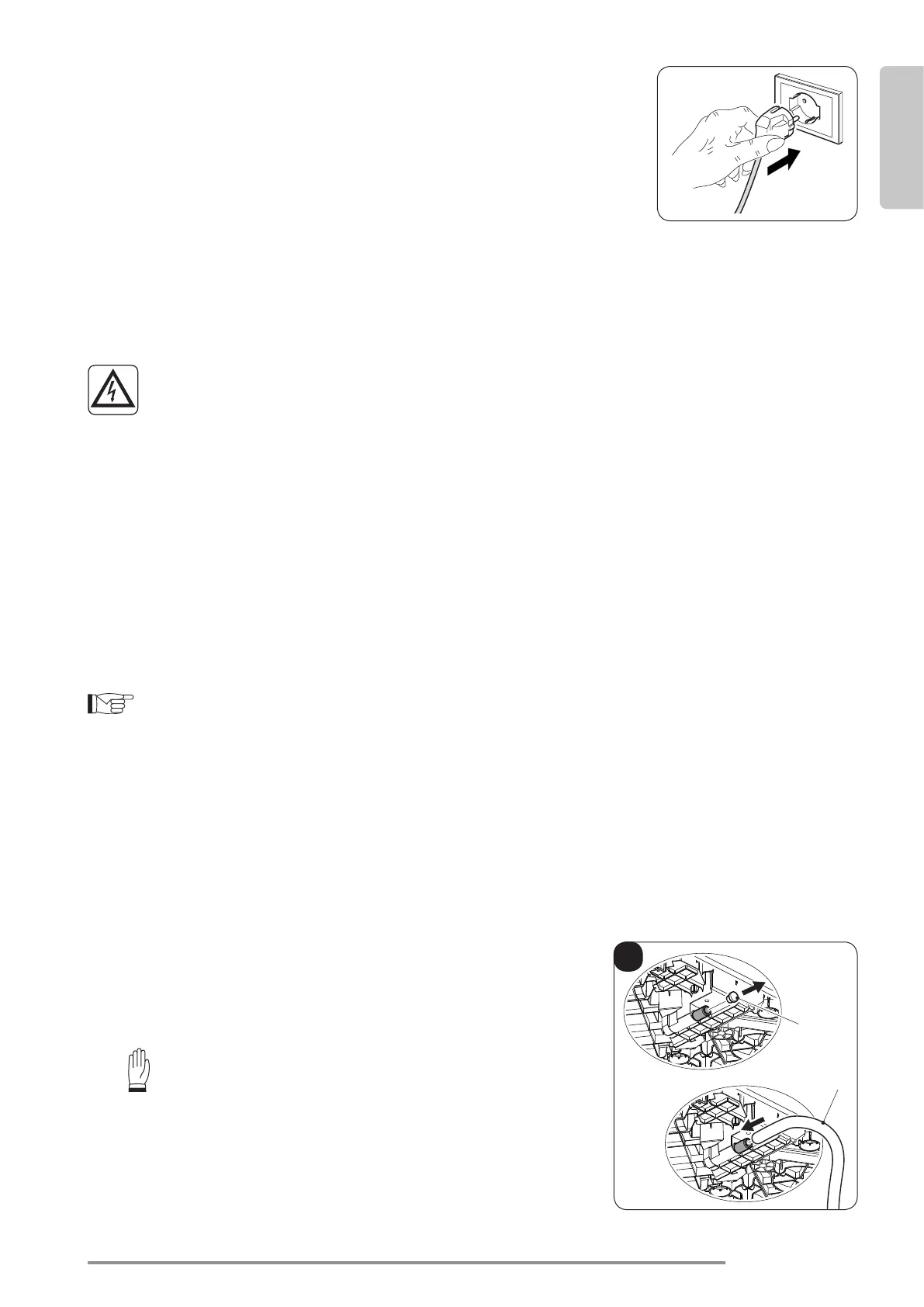

2.6 - COLLEGAMENTO ELETTRICO
L’apparecchio è dotato di un cavo di alimentazione con spina.
Prima di collegare il climatizzatore assicurarsi che:
• I valori della tensione e frequenza di alimentazione rispettino quanto
specicato sui dati di targa dell’apparecchio.
• La linea di alimentazione sia dotata di un efcace collegamento a terra
e sia correttamente dimensionata per il massimo assorbimento del cli-
matizzatore.
• Sulla rete di alimentazione dell’apparecchio deve essere previsto un adeguato dispositivo di disconnes-
sione onnipolare in conformità alle regole di installazione nazionali.
• L’apparecchiatura venga alimentata esclusivamente attraverso una presa compatibile con la spina fornita
a corredo.
AVVERTENZA
 L’eventualesostituzionedelcavodialimentazionedeveessereeffettuataesclu-
sivamentedalserviziodiassistenzatecnicaOlimpiaSplendidodapersonale
conqualicasimilare.
2.7 - INSERIMENTO DELL’ APPARECCHIO SULLA STAFFA
a. Prima di agganciare la macchina alla staffa di ssaggio, applicare allo schienale le tre guarnizioni fornite
a corredo (g. 6).
b. Controllare che la staffa di ssaggio a parete (1) sia stata posizionata correttamente e agganciare il
climatizzatore. Sollevarlo leggermente prendendolo ai lati della base inferiore e appoggiarlo contro
il muro. Vericare che il climatizzatore si sia agganciato alla staffa (1) e appoggiarlo sul pavimento
(g. 12).
 Prestaremoltaattenzioneinquantolastaffa(1)nondevesopportareilpesodelclimatizzatore,
madevesolamenteimpedireeventualispostamentiaccidentalichepotrebberocomprometterne
ilcorrettoallineamentoconiforieseguitinelmuro.Senecessarioregolareinaltezzalaposizione
delclimatizzatoreutilizzandoipiediniregolabili(30)dicuièdotata.
c. Alla ne del lavoro vericate con cura che non rimangano fessure dietro lo schienale dell’apparecchio
(la guarnizione isolante deve aderire bene alla parete) soprattutto nella zona dei condotti di entrata ed
uscita dell’aria.
d. Una volta completata l’operazione di installazione del climatizzatore posizionate i due zoccoli estetici
(10) inlandoli ad incastro sui piedi inferiori (30) (g.13).
2.8 - DRENAGGIO
Per il corretto utilizzo dell’apparecchio operare come segue
( g 32 ):
a. Rimuovere il tappo (26).
b. Inserire il tubo (9) sul raccordo.
Assicurarsi che la parte terminale del tubo di scarico (9)
sia posizionata su un pozzetto di scarico o in un recipiente.
Assicurarsi che il tubo (9) non sia ostruito.
