FRANÇAIS
FR - 10
1 - DESCRIPTION DE L’APPAREIL
1.1 - LISTE DES COMPOSANTS FOURNIS (Fig.5)
L’appareil est emballé unitairement dans un emballage en carton.
Lecolispeutêtretransportéàlamainpardeuxpersonnespréposéesouchargéessurunchariotdetransport.
Conservez l’emballage individuellement, en évitant de ne pas les empiler.
1. Etrierpourxationmurale
2. Télécommande
2a. Piles pour la télécommande
quantité 2 - type AAA de 1,5 V
3. Manuel d’utilisation et d’entretien + garantie
4. Gabaritenpapierpourl’exécutiondestrous
5. Grillesexternesd’entréeetdesortiedel’air,
dotées de chaînettes et d’un kit d’installation
des grilles (quantité 2)
6. Bride interne (quantité 2)
7. Feuillepourtubesmuraux(quantité2)
8. Kit vis et chevilles
9. Tuyau pour l’évacuation du condensat
10. Socle (quantité 2)
11. Joint (quantité 2)
12. Entretoise

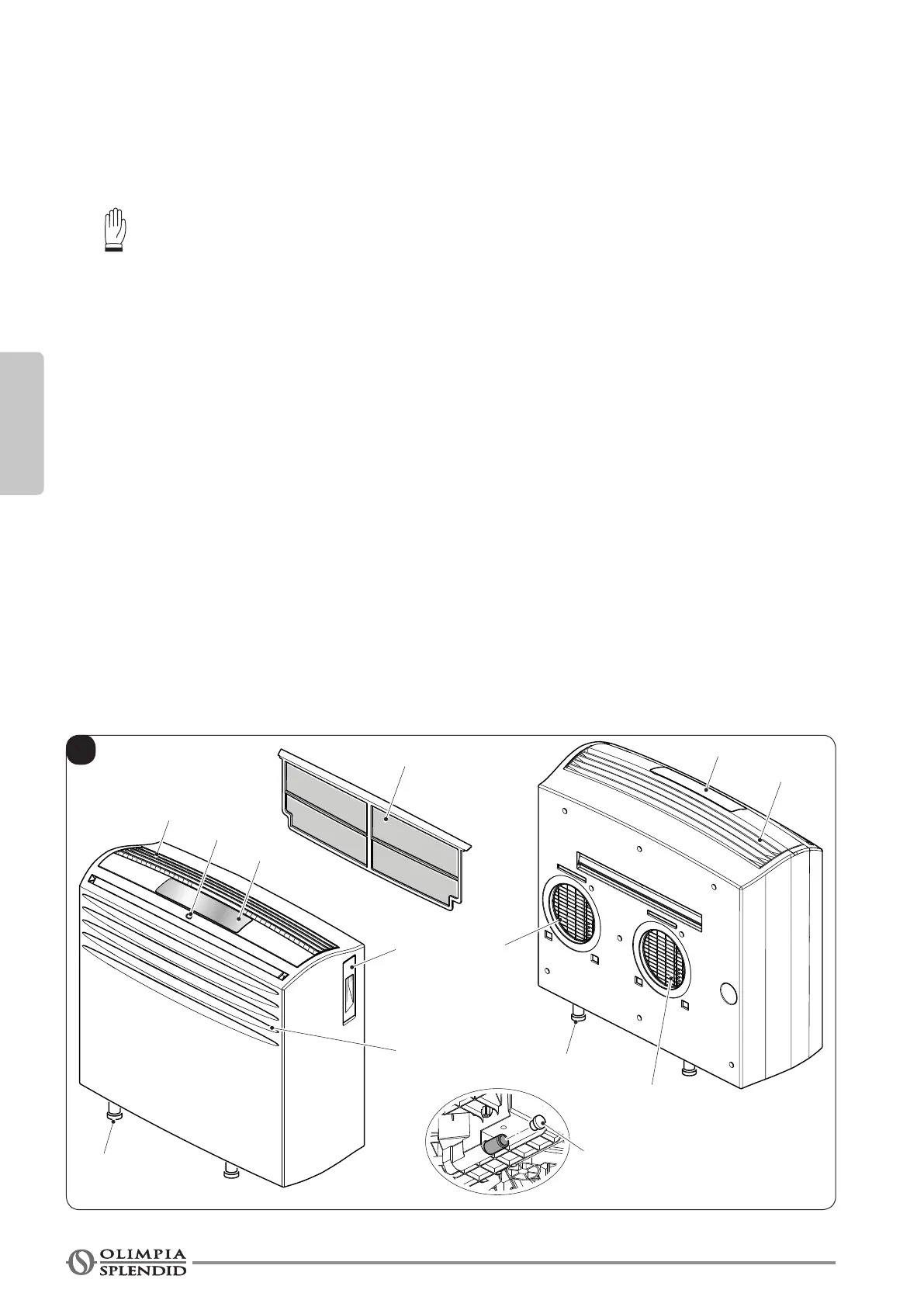

1.2 - IDENTIFICATION DES PARTIES PRINCIPALES (Fig.A)
21. Panneau de commande
22. Grille de sortie d’air
23. Espace porte-télécommande
24. Récepteur de télécommande IR
25. Filtre à air amovible
26. Bouchon de vidange condensat
27. Grille d’entrée d’air
28. Grille sortie d’air
29. Grille d’entrée d’air
30. Pieds
