Olimpia splendid UNICO EASY S1 - 1 Beschreibung des Geräts; Aufstellung der Beiliegenden Komponenten; Bezeichnung der Wichtigsten Bauteile

26
25
22
21
21
24
22
23
27
30
29
30
28
A
DEUTSCH
DE - 10
1 - BESCHREIBUNG DES GERÄTS
1.1 - AUFSTELLUNG DER BEILIEGENDEN KOMPONENTEN (Abb.5)
Das Gerät ist einzeln in einem Karton verpackt.
Die Verpackung kann von zwei Personen von Hand transportiert oder auf einen Hubwagen geladen werden.
Die Verpackung einzeln lagern - nicht stapeln.
1. Bügel zur Verankerung in der Wand
2. Fernbedienung
2a. Batterien für die Fernbedienung
Anzahl 2 - Typ AAA, 1,5V
3. Instandhaltungs - und Garantie-Handbücher
4. Papierschablone zur Durchführung der Boh-
rungen
5. Außengitter für die Ansaugung und den Ausblas
der Luft einschließlich Ketten und Kit für die
Installation der Gitter (2 Stk.)
6. Innenansch(2Stk.)
7. Rohrhalbschalen für Wandschläuche (2 Stk.)
8. Satz Schrauben und Dübel
9. Kondensablassschlauch
10. Sockel (2 Stk.)
11. Dichtung (2 Stk.)
12. Distanzstück

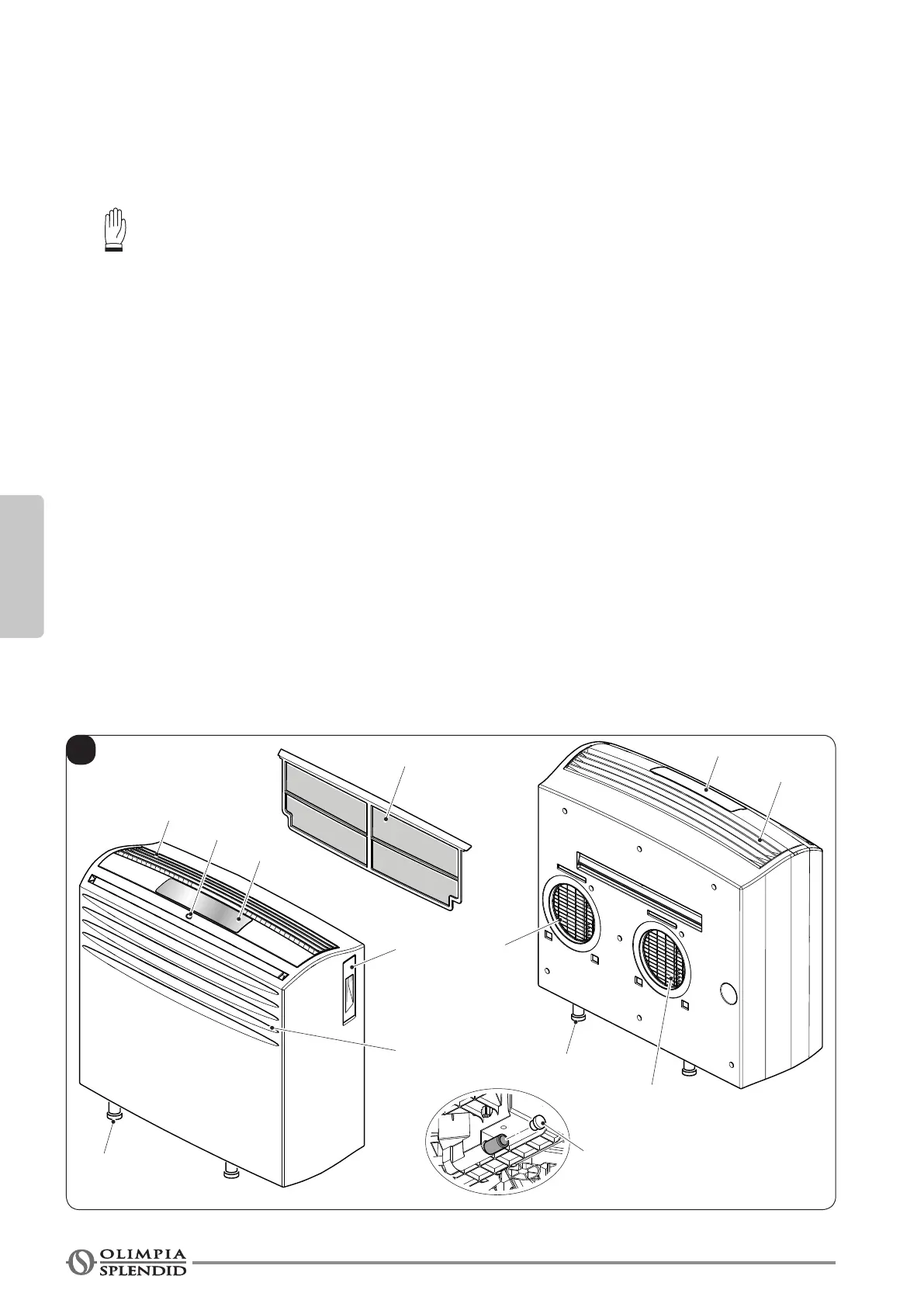

1.2 - BEZEICHNUNG DER WICHTIGSTEN BAUTEILE (Abb. A)
21. Bedienfeld
22. Luftauslassgitter
23. Fernbedienungshalterung
24. Empfänger IR-Fernbedienung
25. HerausnehmbarerLuftlter
26. DeckelKondenswasserabuss
27. Lufteinlassgitter
28. Luftauslassgitter
29. Lufteinlassgitter
30. Standfüße
