Omron V7

IT-7
Selezione del metodo di ingresso
Selezione del metodo di ingresso sequenza

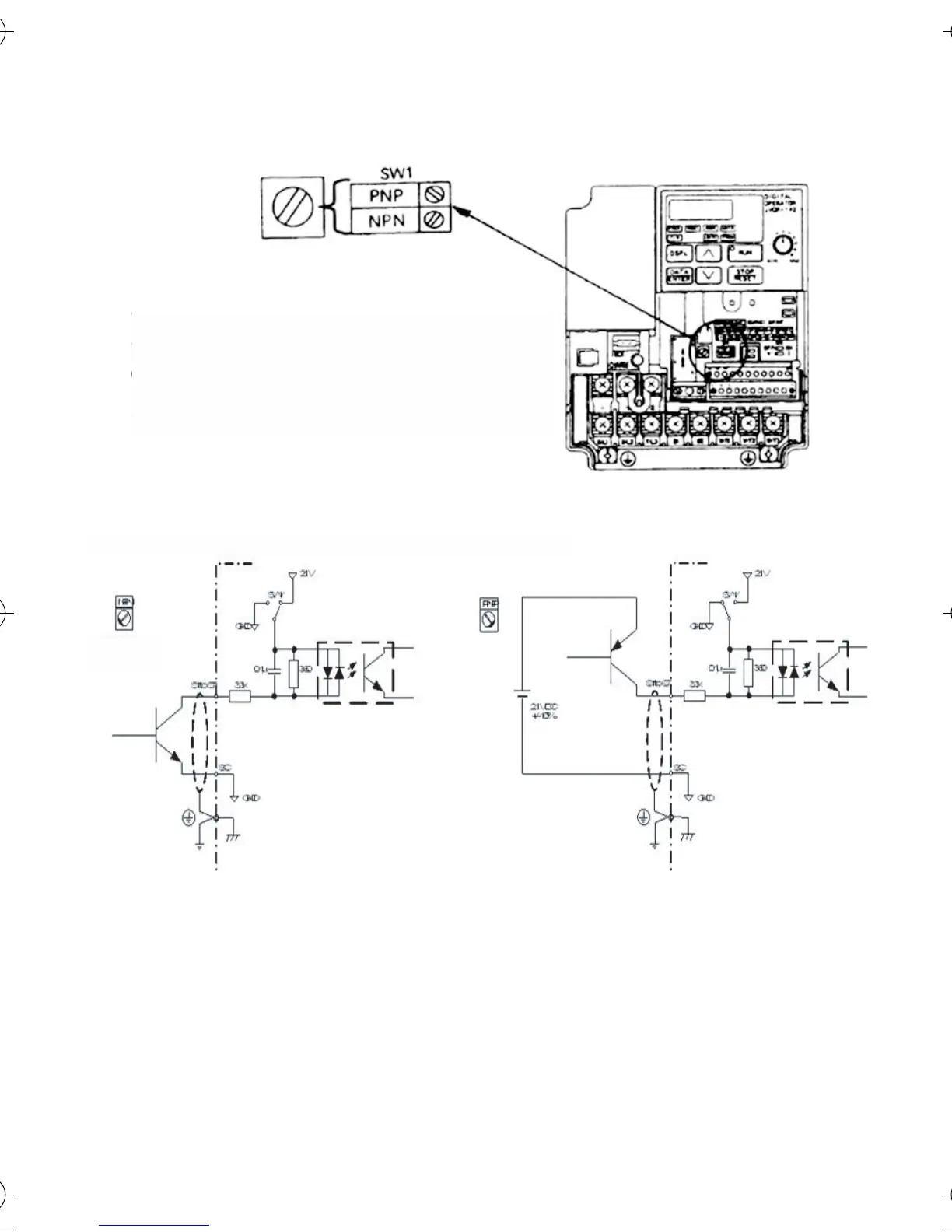

Quando si collegano gli ingressi (S1 ... S7), ruotare
il selettore SW1 in base alla polarità (comune 0 V:
lato NPN, comune +24 V: lato PNP)
Impostazione di fabbrica: lato NPN
Mediante SW1 è possibile selezionare l'ingresso NPN o PNP come illustrato di seguito
(Impostazione
predefinita)
