FR-5

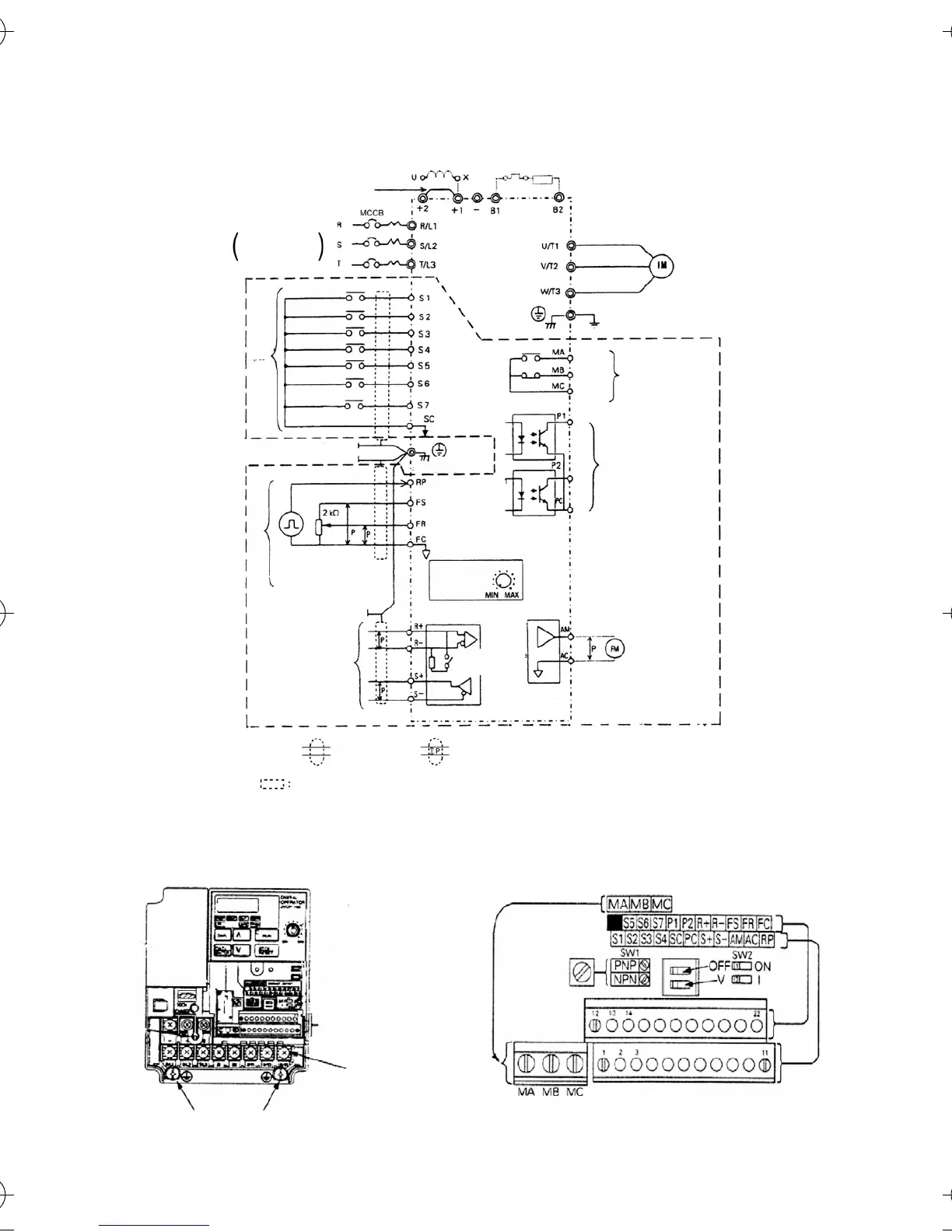

2. Câblage
Sortie de contact
multifonction
250 V c.a., 1 A ou
moins *2
30 V c.a., 1 A ou moins
Fréquence de sortie
Mise à la terre
Moniteur/impulsion analogique
Moniteur sélectionnable
Sortie moniteur
analogique
0 à +10 V c.c. (2 mA)
Sortie de
photocoupleur multifonction
+48 V c.c., 50 mA ou moins
Panne
Alimentation
Pour modèle
monophasé.
Utilisez R/L1 et S/L2.
Bobine d'inductance c.c.
(en option)
Relais de surcharge
de la borne
Résistance de freinage
(en option)
Barre de court-circuit *1
Résistance de
la borne
(1/2 W, 120 ohms)
Communications
MEMOBUS
RS-485/422
max. 19,2 kbps
Câble blindé à paire torsadée
Blindé
Train d'impulsions
Potentiomètre
de réglage de la
fréquence
de l'opérateur
numérique
Train d'impulsions de
référence (max. 33 kHz)
Résolution de la consigne
Alimentation
(+12 V, 20 mA)
Résolution de la consigne
0 à 10 V (20 kOhms)
4 à 20 mA/0 à 20 mA
(250 ohms)
Borne de connexion
blindée
Avant
MARCHE/ARRÊT
Inverse
MARCHE/ARRÊT
Erreur externe
(aucun contact)
Réinitialisation
des erreurs
Référence de vitesse
à étapes multiples 1
Référence de vitesse
à étapes multiples 2
Commande
pas à pas
Les bornes du circuit de contrôle sont livrées avec un isolement de base (classe de protection 1,
catégorie de surtension II). Un isolement supplémentaire peut s'avérer nécessaire dans le
produit final afin que celui-ci soit conforme aux exigences CE.
*1. Enlevez la barre de court-circuit lors du raccordement de la bobine d'inductance en c.c.
*2. Charge minimale autorisée : 5 V c.c., 10 mA (comme valeur de référence).
Connecteurs terre
Sortie de contact
Référence de fréquence
FREQUENCE ACCEPTEE
FONCTIONNEMENT
Entrée
multi-
fonction
Bornes du circuit de contrôle
Bornes de circuit principal
