DE-5

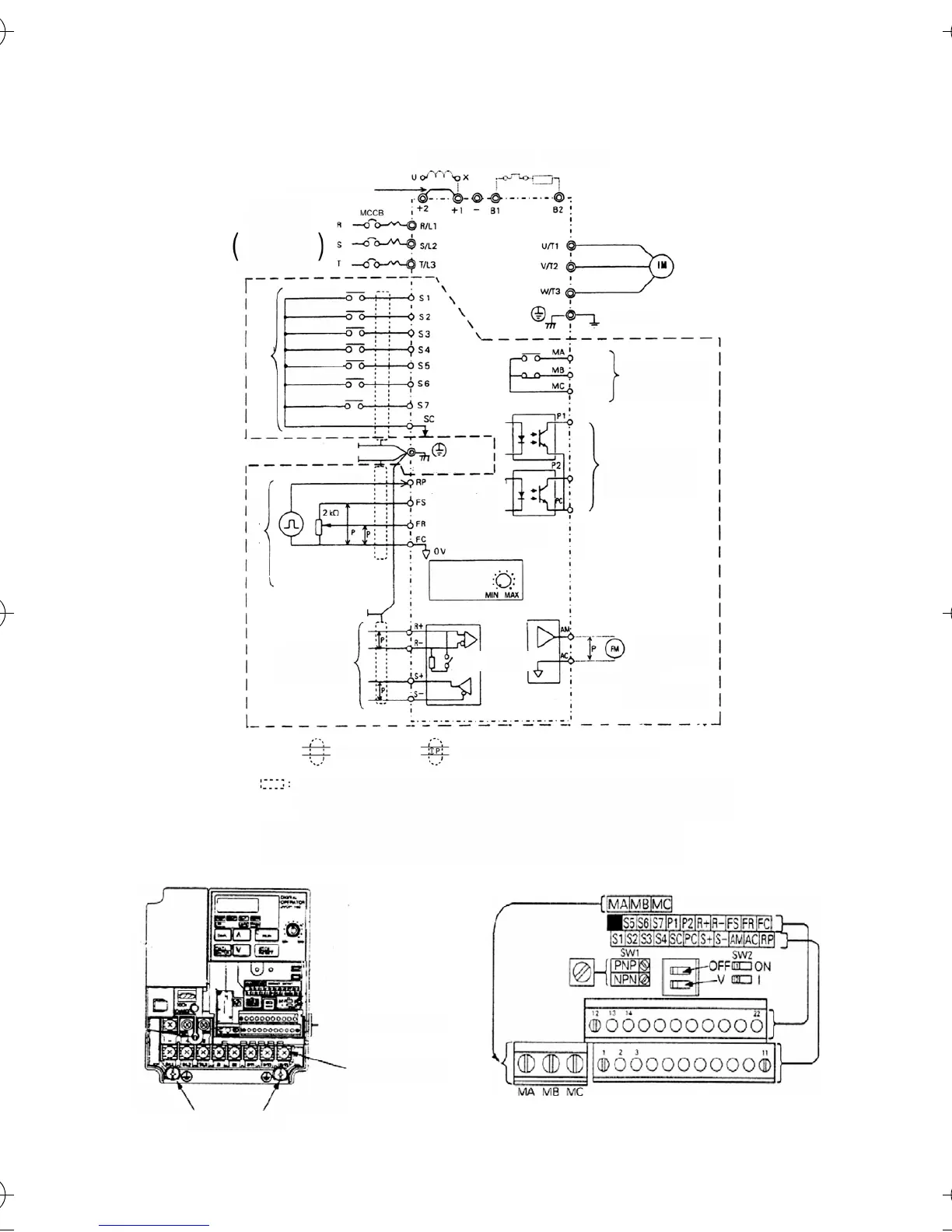

2. Verdrahtung
Multifunktions-
Relaisausgang
250 V AC, max. 1 A *2
30 V DC, max. 1 A
Ausgangsfrequenz
Erdung
Analoge/Impuls-
Ausgang wählbar
Analogausgang
0 bis +10 V DC (2 mA)
Multifunktions-
Optokoppler-Ausgang
+48 V DC, max. 50 mA
Fehler
Spannungs-
versorgung
Einphasig:
R/L1 und S/L2
verwenden
DC-Drossel
(optional)
Überlastrelais Bremswiderstand
(optional)
Kurzschlussbrücke *1
Abschlusswiderstand
(1/2 W, 120 Ohm)
MEMOBUS-
Kommunikation
RS-485/422
max. 19,2 kBit/s
Abgeschirmtes paarweise verdrilltes Kabel
Abgeschirmt
Impulseingang
Frequenzsollwert-
Potentiometer der
digitalen
Bedienkonsole
Impuls-Sollwert
(max. 33 kHz)
Frequensollwert
Spannungsversorgung
(+12 V, 20 mA)
Frequenzsollwert
0 bis 10 V (20 kOhm)
4 bis 20 mA/0 bis 20 mA (250 Ohm)
Schirm-
Anschlussklemme
Vorwärts
Start/Stopp
Rückwärts
Start/Stopp
Externer Fehler
(Schließerkontakt)
Fehlerrücksetzung
Festdrehzahl
Bit 0
Festdrehzahl
Bit 1
JOG-
Befehl
Die Steuerklemmen sind nur mit einer Basisisolierung (Schutzklasse 1, Überspannungskategorie II)
versehen. Möglicherweise ist eine zusätzliche Isolation im Endprodukt erforderlich, um die
Konformität mit den CE-Anforderungen zu erzielen.
*1. Die Kurzschlussbrücke muss beim Anschluss einer DC-Drossel entfernt werden.
*2. Zulässige Mindestlast: 5 V DC, 10 mA (Referenzwert)
Leistungsklemmen
Erdungsklemmen
Steuerklemmen
Relais-Ausgang
Frequenzsollwert
FREQUENZÜBEREINSTIMMUNG
IN BETRIEB
Multi-
funktions-
eingang
I43-EN-01+V7+Quick_Guide.book Seite 5 Dienstag, 25. April 2006 8:56 08
