DE-4
min. 30 mm*
min. 30 mm*
min. 100 mm
min. 100 mm
Luft
Luft
*: Freiraum bei Frequenzumrichtern mit
5,5/7,5 kW Leistung: min. 50 mm

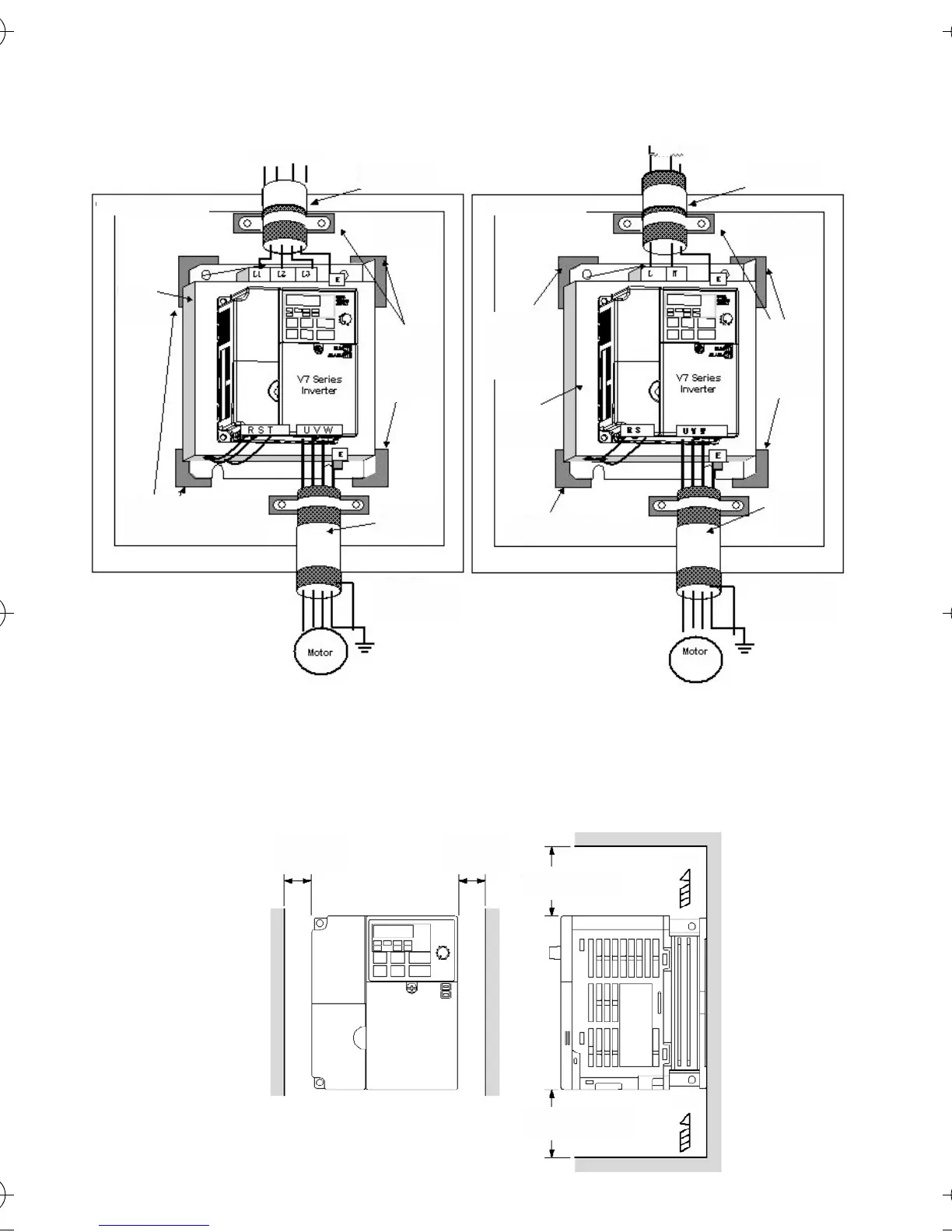

EMV-gerechte Installation
CIMR-V7AZ40P2 bis 47P5 CIMR-V7AZB0P1 bis B4P0
CIMR-V7AZ20P1 bis 27P5
Einbauabmessungen
Kabel-
Abschirmung
Erdungs-
Kontakt-
flächen
(sämtlichen
Lack
entfernen)
Kabelab-
schirmung
Montage-
platte
(Metall)
L1 L2 L3 PE
Erdungs-
Kontaktflächen
(sämtlichen Lack entfernen)
Filter
Motorzuleitung
(max. 20 m)
Schaltschrank
Kabel-
Abschirmung
Erdungs-
Kontakt-
flächen
(sämtlichen
Lack
entfernen)
Kabelab-
schirmung
Erdungs-Kontaktflächen
(sämtlichen Lack entfernen)
Montage-
platte
(Metall)
PE
N
Erdungs-
Kontaktflächen
(sämtlichen
Lack
entfernen)
Filter
Motorzuleitung
(max. 20 m)
Schaltschrank
I43-EN-01+V7+Quick_Guide.book Seite 4 Dienstag, 25. April 2006 8:56 08
