Passaggio 6 – Impostazione del metodo di controllo
L'impostazione determina il metodo utilizzato per inviare i comandi di marcia e arresto del motore,
ossia la modalità utilizzata dall'inverter per avviare e arrestare il motore. Le due modalità di base pre-
vedono l'utilizzo dei tasti RUN e STOP/RESET della console di programmazione o di uno degli
ingressi multifunzione tramite i terminali del circuito di controllo.
Per impostare il metodo di controllo, immettere il valore appropriato per il parametro n003:
0 = mediante i tasti RUN e STOP/RESET della console di programmazione.
1 = mediante ingressi multifunzione tramite i terminali del circuito di controllo.

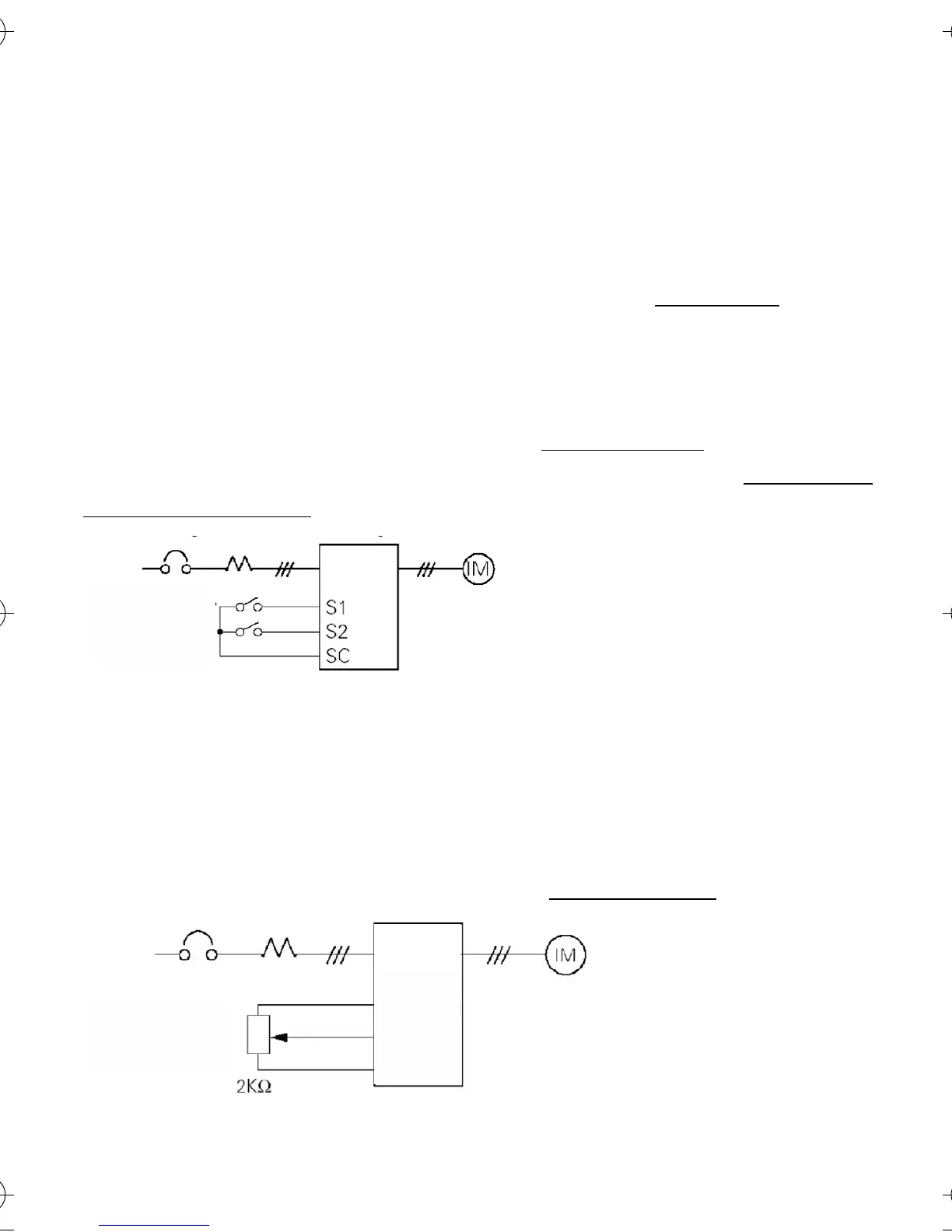

Il seguente schema illustra come collegare un interruttore per avviare/arrestare il motore in marcia
avanti utilizzando il metodo di controllo a 2 fili. Impostare il parametro n003 su 1. Per consentire l'uso
di un altro interruttore per la marcia indietro sul terminale di controllo S2, impostare il parametro n051
su 2 e il parametro n050 su 1, impostazioni che corrispondono a quelle predefinite di fabbrica.
Passaggio 7 – Impostazione della frequenza di riferimento
Consente di selezionare la provenienza del comando di velocità del motore, che, per impostazione pre-
definita, è la console di programmazione. La frequenza di riferimento può provenire anche dal potenzio-
metro esterno sulla console di programmazione, da un'uscita analogica di un PLC o da una delle 8
velocità predefinite memorizzate nell'inverter e selezionabili mediante gli ingressi multifunzione.
Ad esempio, per consentire l'impostazione della frequenza di riferimento mediante un potenziometro
esterno o l'uscita analogica a 0-10V di un PLC, impostare il parametro n004 su 2.
MARCIA AVANTI/
A
RRESTO
MARCIA
INDIETRO/
A
RRESTO
Frequenza di
riferimento della
velocità master
FS
(alimentazione
analogica:
+12 V, 20 mA)
FR
FC (0 V)
(0 ... +10 V)
