Passo 6 – Definir o comando de operação
Trata-se do método de comandos para arranque e paragem do motor (ou seja, o modo como o
Variador arranca e pára o motor). As duas operações básicas são executadas utilizando as teclas
RUN e STOP/RESET na Consola digital ou utilizando umas das entradas multi-funções através dos
terminais do circuito de controlo.
Para definir o comando da operação, introduza o valor apropriado no parâmetro n003:
0 = As teclas RUN e STOP/RESET na Consola digital são activadas.
1 = Entradas multi-funções através dos terminais do circuito de controlo.

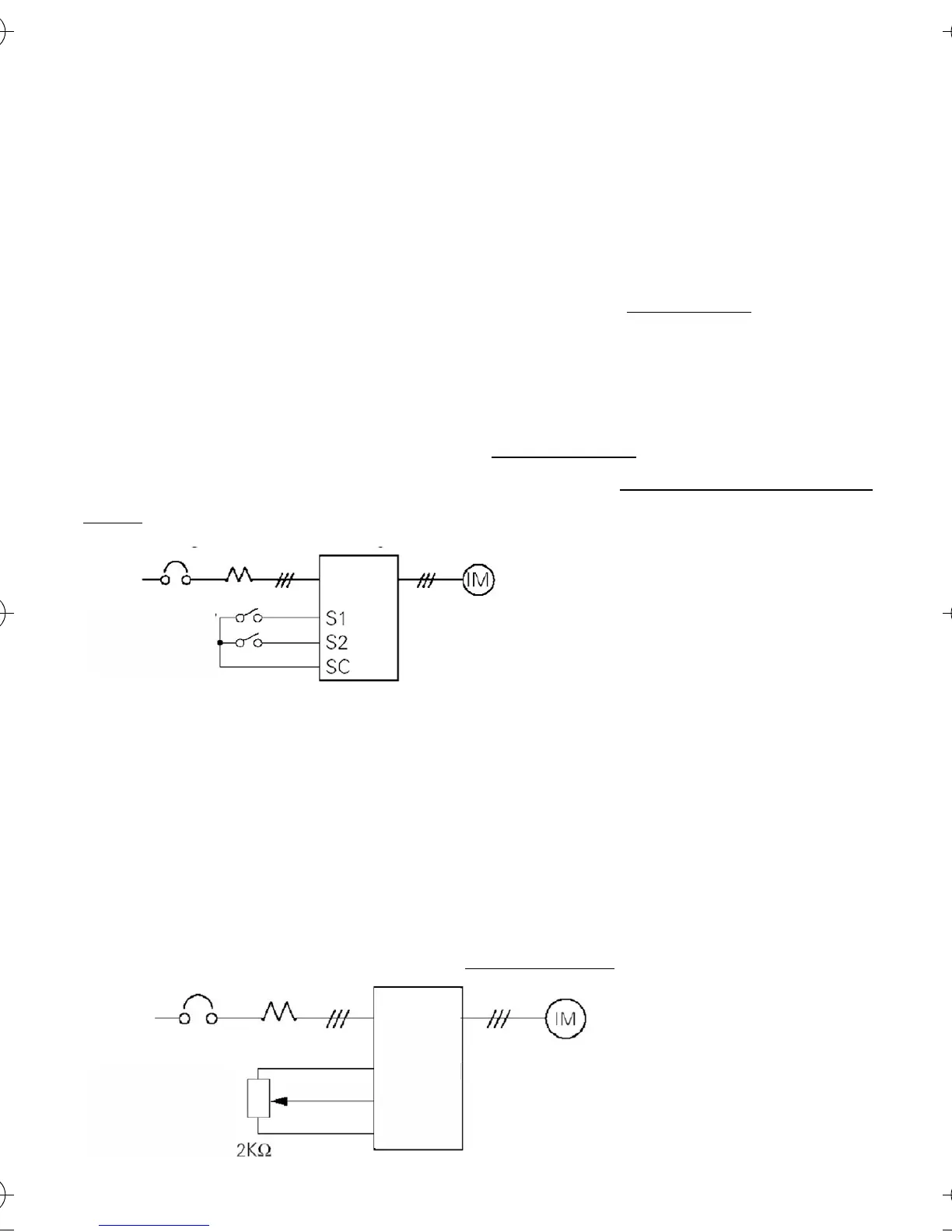

O diagrama abaixo mostra como ligar um interruptor para arrancar/parar o motor na direcção directa
de funcionamento no “controlo a dois fios”. Defina o parâmetro n003=1. Para activar um interruptor
em separado para rotação inversa no terminal de controlo S2, defina o parâmetro n051=2, parâmetro
n050=1 (trata-se na realidade da predefinição de fábrica de n051 e n050).
Passo 7 – Definir a frequência de referência
Trata-se do método de selecção da origem para o comando de velocidade do motor. A predefinição
de fábrica destina-se à Consola Digital. A frequência de referência também pode ser dada a partir do
potenciómetro na consola digital, de um potenciómetro externo, uma saída analógica a partir de um
PLC ou até 8 velocidades pré-programadas existentes no variador e seleccionadas através das
entradas multifunções.
Por exemplo, para aceitar a frequência de referência de um potenciómetro externo ou de uma saída
analógica de 0-10V a partir de um PLC, defina o parâmetro n004=2.
FUNC
DIR/PARAGEM
FUNC
INV/PARAGEM
Frequência de
referência da
velocidade
principal
FS
(Alimentação
da definição de
frequência
+12 V, 20 mA)
FR
FC(0V)
(0 a +10 V)
