PT-20
7. Monitores
O V7 permite monitorizar várias condições, tais como a corrente de saída e o estado das
entradas multi-funções. Estes monitores estão indicados com "U-".
*1 O LED do indicador de estado não está ligado.
*2 Quando estiver no modo de controlo de vector, é apresentado ”---“.

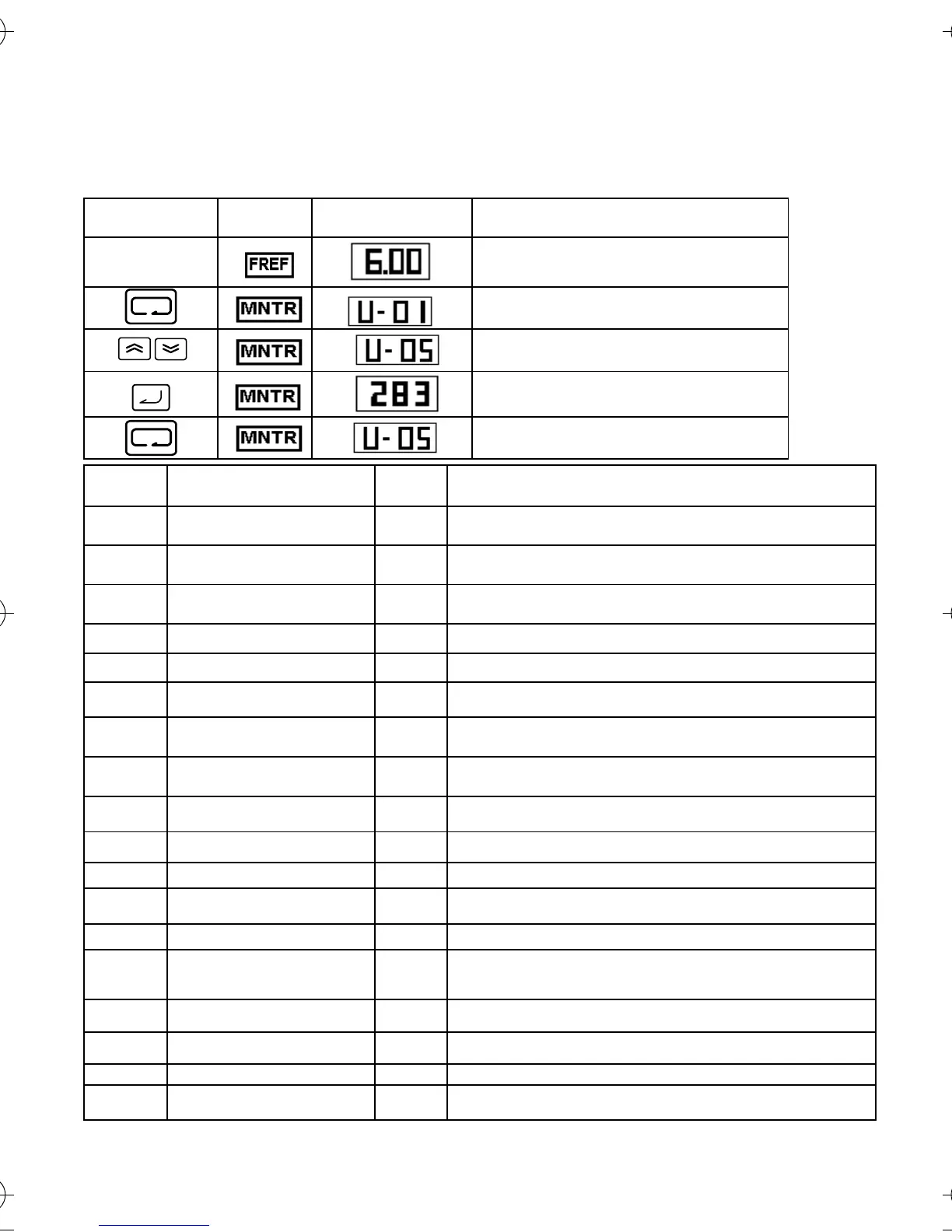

Sequência
de teclas
Indi-
cador
Exemplo de visor Explicação
Ligado
Prima a tecla de modo repetidamente até que o
indicador PRGM fique iluminado.
Utilize a tecla de incrementar ou a tecla de
decrementar para definir o número do monitor.
Prima a tecla Enter.
São apresentados os dados do número do monitor
seleccionado.
Prima a tecla Enter ou a tecla de modo.
O número do monitor é apresentado.
Nº da
constante
Nome Uni-
dade
Descrição
U-01 Frequência de referência
(FREF)
*1
Hz É possível monitorizar a frequência de referência.
(idêntica a FREF)
U-02 Frequência de saída
(FOUT)
*1
Hz É possível monitorizar a referência de saída.
(Idêntica a FOUT)
U-03 Corrente de saída
(IOUT)
*1
A É possível monitorizar a corrente de saída.
(Idêntica a IOUT)
U-04 Tensão de saída V É possível monitorizar a tensão de saída.
U-05 Tensão DC V É possível monitorizar a tensão DC do circuito principal
U-06 Estado do terminal de
entrada
- É possível monitorizar o estado do terminal de entrada dos
terminais do circuito de controlo
U-07 Estado do terminal de
saída
- É possível monitorizar o estado do terminal de saída dos
terminais do circuito de controlo.
U-08 Monitor de binário % O valor do binário de saída pode ser monitorizado. Quando o
modo de controlo V/f está seleccionado, é apresentado “----“.
U-09 Histórico de falhas
(4 últimas falhas)
- É apresentado o histórico com as últimas quatro falhas.
U-10 Nº de versão de software - É possível verificar o nº de versão de software.
U-11
Potência de saída
*2
KW A potência de saída pode ser verificada.
U-12 Monitor de calibração de
frequência
Hz É possível monitorizar as calibrações de frequência.
U-14 Código ASCII do PLC - É apresentado o código ASCII do PLC.
U-15 Erro de recepção de dados - É possível verificar o conteúdo do erro de recepção de dados
de comunicação de MEMOBUS.
(O conteúdo do registo de transmissão nº 003DH é idêntico)
U-16 Realimentação do PID % Entrada 100(%) Frequência de saída máxima ou equivalente.
U-17 Entrada PID % ±100(%). Onde a frequência de saída máxima =100%
U-18 Saída PID % ±100(%). Onde a frequência de saída máxima =100%
U-19 Monitor de influência da
frequência de referência
% ±100(%). Onde a frequência de saída máxima =100%
