ES-20
7. Monitorizaciones
El V7 permite monitorizar diversas situaciones, como por ejemplo la corriente de salida y el
estado de las entradas multifunción. Estas monitorizaciones se indican mediante "U-".
*1 El LED indicador de estado no está en ON.
*2 En modo de control vectorial se visualiza “---“.

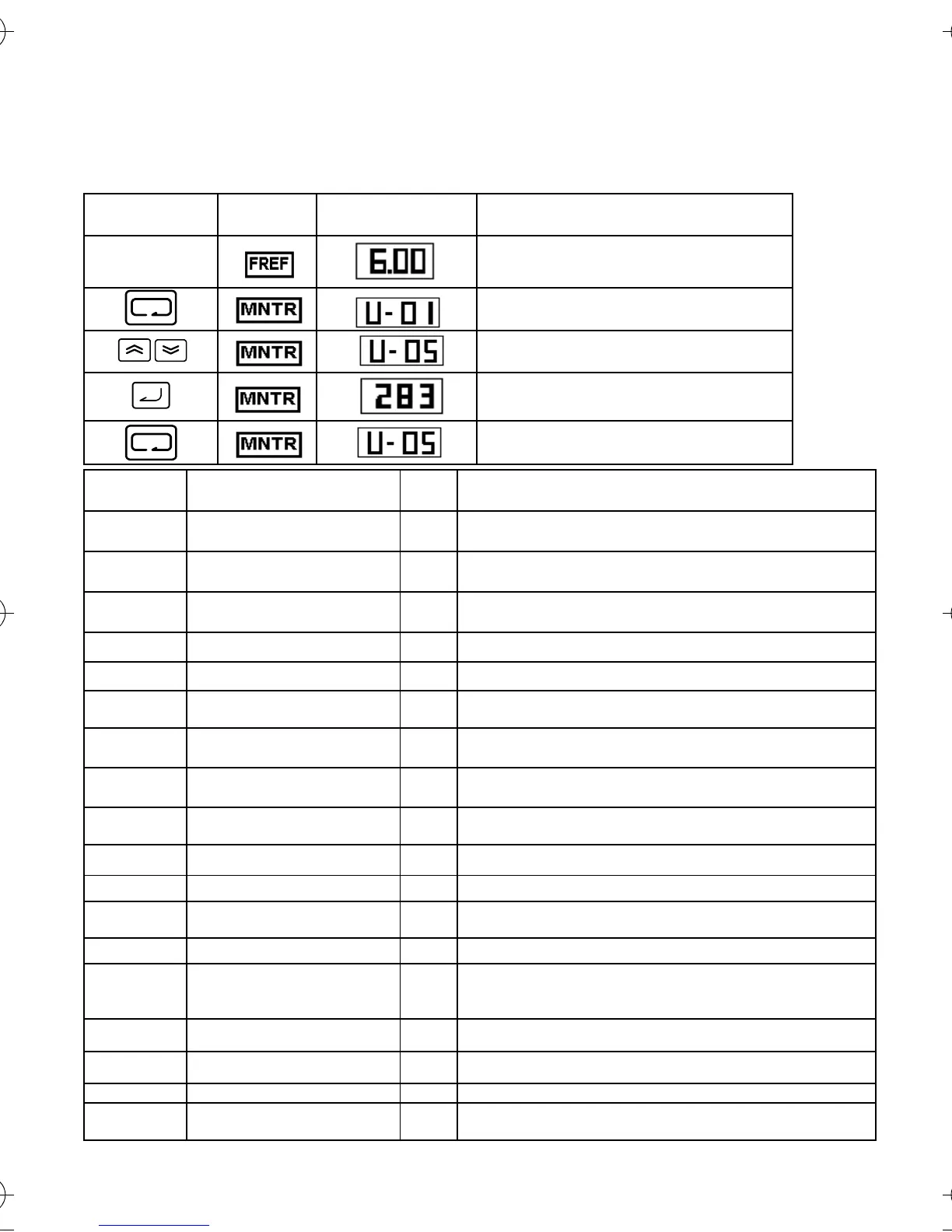

Secuencia
de teclas
Indicador Ejemplo de
display
Explicación
Alimentación conectada
Pulse varias veces la tecla Modo hasta que se ilumine
el indicador PRGM.
Utilice las teclas Más o Menos para seleccionar el
número de monitorización.
Pulse la tecla Enter.
Se visualizarán los datos del número de
monitorización seleccionado.
Pulse la tecla Enter o la tecla Modo.
Se mostrará el número de monitorización.
Nº cons-
tante
Nombre
Uni-
dad
Descripción
U-01 Referencia de frecuencia
(FREF)
*1
Hz La referencia de frecuencia puede monitorizarse.
(Idéntico a FREF)
U-02 Frecuencia de salida
(FOUT)
*1
Hz La frecuencia de salida puede monitorizarse.
(Idéntico a FOUT)
U-03 Corriente de salida
(IOUT)
*1
A La corriente de salida puede monitorizarse.
(Idéntico a IOUT)
U-04 Tensión de salida V La tensión de salida puede monitorizarse.
U-05 Tensión de c.c. V La tensión de c.c. del circuito principal puede monitorizarse.
U-06 Estado de terminal de
entrada
- El estado del terminal de entrada de los terminales del
circuito de control puede monitorizarse.
U-07 Estado de terminal de
salida
- El estado del terminal de salida de los terminales del
circuito de control puede monitorizarse.
U-08 Monitorización de par % La cantidad de par de salida puede monitorizarse. Cuando
se selecciona el modo de control V/f se visualiza “----“ .
U-09 Histórico de fallos
(últimos 4 fallos)
- Muestra los últimos cuatro fallos del histórico de fallos.
U-10 Nº de software - Es posible verificar el nº de software
U-11
Potencia de salida
*2
KW Puede verificarse la potencia de salida.
U-12 Monitorización de offsets de
frecuencia
Hz Los offsets de frecuencia puede monitorizarse.
U-14 Código ASCII desde el PLC - Se visualiza el código ASCII desde el PLC
U-15 Error de recepción de datos - Es posible verificar el contenido de errores de recepción de
datos de las comunicaciones MEMOBUS. (el contenido del
nº de registro de transmisión 003DH es idéntico)
U-16 PID Retroalimentación % Entrada 100(%) Frecuencia de salida máx. o equivalente.
U-17 Entrada PID % ±100(%). Donde la frecuencia de salida máx. =100%
U-18 Salida PID % ±100(%). Donde la frecuencia de salida máx. =100%
U-19 Monitorización de bias de
referencia de frecuencia
% ±100(%). Donde la frecuencia de salida máx. =100%
I43-EN-01+V7+Quick_Guide.book Seite 20 Dienstag, 25. April 2006 8:56 08
