Étape 3 – Initialisation des paramètres
Pour initialiser les paramètres du variateur aux valeurs par défaut définies en usine, définissez le
paramètre n001 = 12.
Le V7 acceptera ainsi les commandes MARCHE/ARRÊT pour ce que nous avons appelé le « contrôle
à 2 câbles », c-à-d. 1 câble pour la commande MARCHE/ARRÊT d’un moteur et 1 câble pour la
commande MARCHE/ARRÊT d’un moteur.
Étape 4 - Définir le courant nominal du moteur
Ce paramètre est utilisé pour la fonction thermique électronique de détection de surcharge du moteur (OL1). Lorsqu’il est
correctement paramétré, le V7 empêche un moteur surchargé de brûler.
Vérifiez la valeur du courant nominal (en ampères) sur la plaque d’identification du moteur et saisissez-la pour le
paramètre n036
. L’exemple ci-dessous illustre la saisie de la valeur 1,8 Amp.
Étape 5 - Définir la fréquence nominale du moteur
Il s’agit de la fréquence maximale à laquelle peut tourner le moteur. Elle permet également au V7 de
contrôler correctement le moteur. Vérifiez la fréquence nominale (en Hz) sur la plaque d’identification
du moteur et saisissez-la pour les paramètres n011.

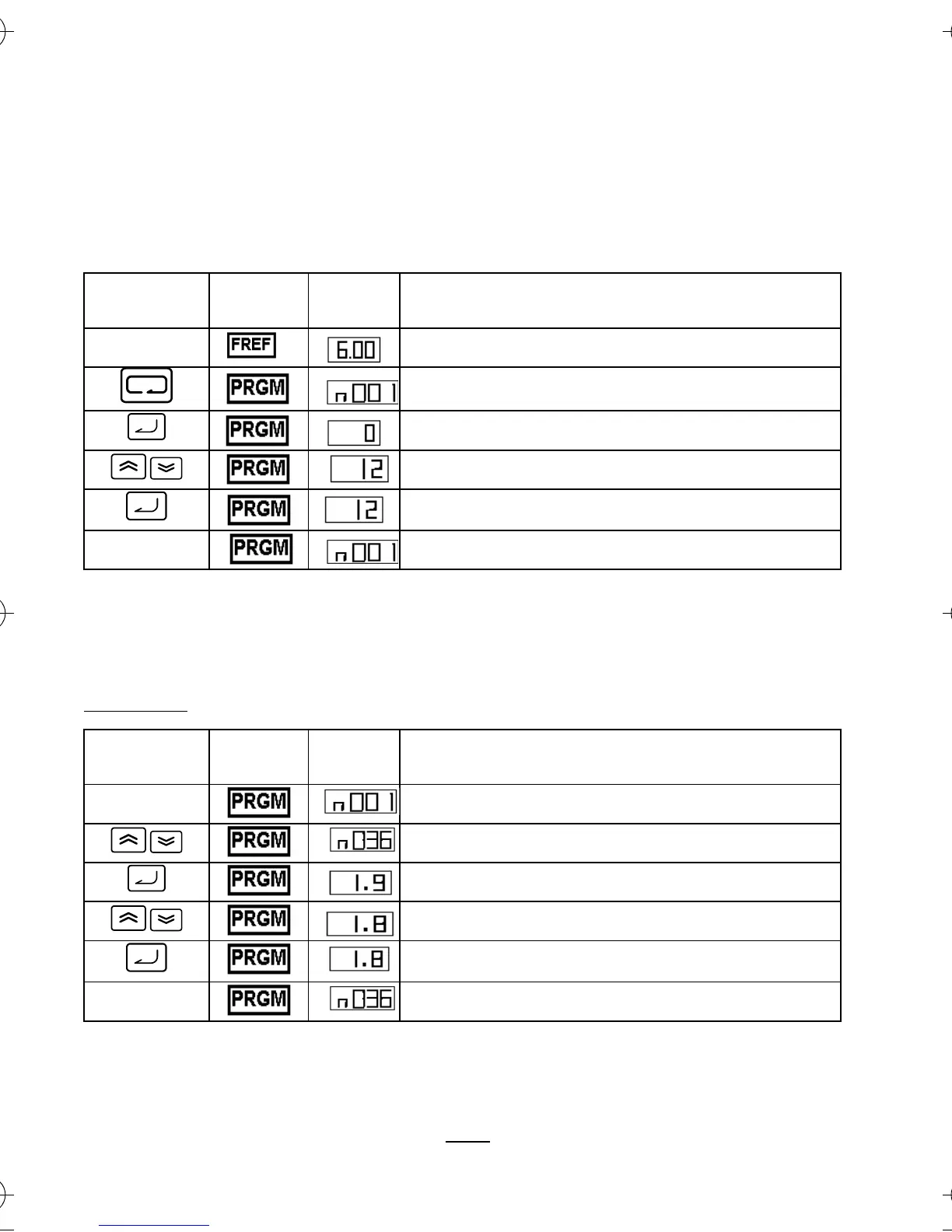

Séquence
des
opérations
Voyant Exemple
d’affi-
chage
Explication
Sous tension
Appuyez plusieurs fois sur la touche Mode jusqu’à ce que le
voyant PRGM s’allume.
Appuyez sur la touche Entrée. Les données de n001
s’affichent.
Utilisez la touche Augmenter ou Diminuer pour attribuer la
valeur 12 à n001. L’affichage s’allume.
Appuyez sur la touche Entrée pour saisir la valeur définie et
l’affichage des données s’allumera.
En approx.
1 s.
Le chiffre du paramètre s'affiche.
Séquence
des
opérations
Voyant Exemple
d’affi-
chage
Explication
Affiche le numéro du paramètre.
Utilisez la touche Augmenter ou Diminuer jusqu’à ce que n036
s’affiche.
Appuyez sur la touche Entrée. Les données de n036
s’affichent.
Utilisez la touche Augmenter ou Diminuer pour définir le
courant nominal du moteur. L'affichage clignotera.
Appuyez sur la touche Entrée pour saisir la valeur définie et
l’affichage des données s’allumera.
En approx.
1 s.
Le chiffre du paramètre s'affiche.
I43-EN-01+V7+Quick_Guide.book Seite 10 Dienstag, 25. April 2006 8:56 08

Omron V7 Specifications

General

Series	V7
Cooling Method	Forced air cooling
Power Rating	0.4kW to 15kW
Protection Features	Overcurrent, Overvoltage, Undervoltage, Overheating, Short Circuit
Output Voltage	3-phase 200 to 240 VAC, 3-phase 380 to 480 VAC
