Omron V7

FR-20
7. Moniteurs
Le V7 vous permet de surveiller plusieurs situations, telles que le courant de sortie et le
statut des entrées multifonctions. Ces moniteurs sont indiqués par "U-".
*1 Le voyant DEL d’état n’est pas sur ON.
*2 En mode de contrôle du vecteur,”---“ est affiché.

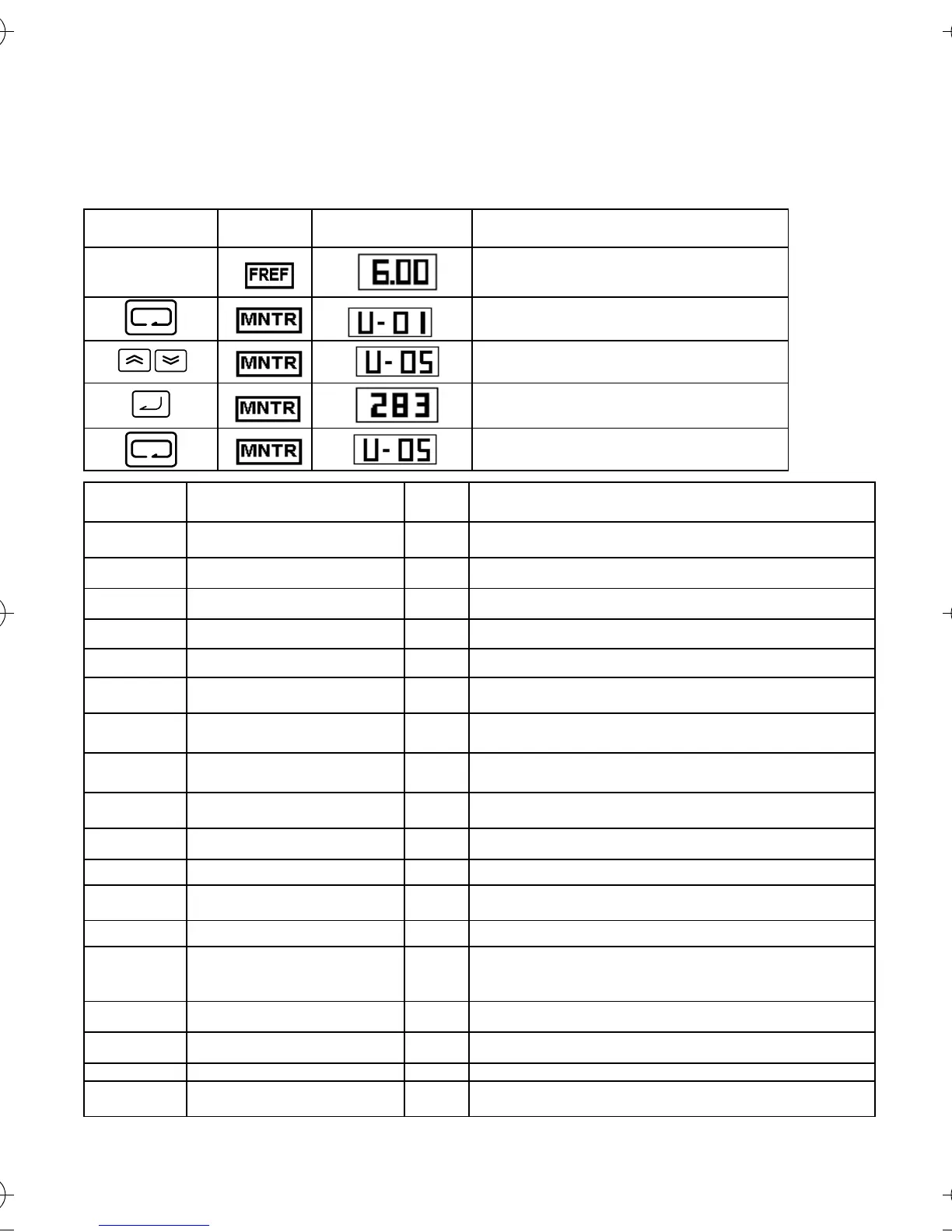

Séquence des
opérations
Voyant Exemple
d’affichage
Explication
Sous tension
Appuyez plusieurs fois sur la touche Mode jusqu’à ce
que le voyant PRGM s’allume.
Utilisez la touche Augmenter ou Diminuer pour définir
le numéro de moniteur.
Appuyez sur la touche Entrée.
Les données du numéro de moniteur sélectionné
s’afficheront.
Appuyez sur la touche Entrée ou Mode.
Le numéro de moniteur s’affichera.
N° de
constante
Nom
Car-
te
Description
U-01
Référ. de fréquence (FREF)
*1
Hz La référence de fréquence peut être contrôlée.(comme
FREF)
U-02
Fréquence de sortie (FOUT)
*1
Hz La référence de sortie peut être contrôlée.(comme FOUT)
U-03
Courant de sortie (IOUT)
*1
A Le courant de sortie peut être contrôlé. (comme IOUT)
U-04 Tension de sortie V La tension de sortie peut être contrôlée.
U-05 Tension c.c. V La tension c.c. du circuit principal peut être contrôlée.
U-06 État de la borne d'entrée - L’état de la borne d’entrée des bornes du circuit de contrôle
peut être contrôlé.
U-07 État de la borne de sortie - L’état de la borne de sortie des bornes du circuit de contrôle
peut être contrôlé.
U-08 Surveillance couple % Le volume du couple de sortie peut être contrôlé. Lorsque le
mode Contrôle V/f est sélectionné, “----“ s’affiche.
U-09 Historique des erreurs
(4 dernières erreurs)
- L’historique des quatre dernières erreurs est affiché.
U-10 N° logiciel - Le n° de logiciel peut être vérifié.
U-11
Puissance de sortie
*2
KW La puissance de sortie peut être contrôlée.
U-12 Surveillance des décalages de
fréquence
Hz Les décalages de fréquence peuvent être contrôlés.
U-14 Code ASCII de l’API - Le code ASCII de l’API est affiché.
U-15 Erreur de réception de
données
- Le contenu de l’erreur de réception de données de
communication MEMOBUS peut être vérifié. (le contenu du
registre de transmission N° 003DH est identique)
U-16 Rétroaction PID % Entrée 100 (%) Fréquence de sortie max. ou équivalente.
U-17 Entrée PID % ±100(%). Où la fréquence de sortie max. =100%
U-18 Sortie PID % ±100(%). Où la fréquence de sortie max. =100%
U-19 Surveillance de la polarisation
de la référence de fréquence
% ±100(%). Où la fréquence de sortie max. =100%
