Obere Ablagefinger.
Baugruppe
Die oberen Ablagefinger werden vormontiert
geliefert, können sich jedoch leicht lösen. Hier
erfahren Sie, wie die beiden Komponenten wieder
befestigt werden.
Führen Sie die Ablagefingerbaugruppe angewinkelt
in den Einrast-Drehzapfen ein. Die Abladefingerbau-
gruppe besitzt entlang ihrer Achse kleine Laschen,
die nach oben zeigen sollten.
Drehen Sie die Abladefingerbaugruppe, sodass die
Achse flach sitzt.
Zentrieren Sie die Abladefingerbaugruppe im
Einrast-Drehzapfen.
Drehen Sie die Abladefingerbaugruppe unter den
Einrast-Drehzapfen.

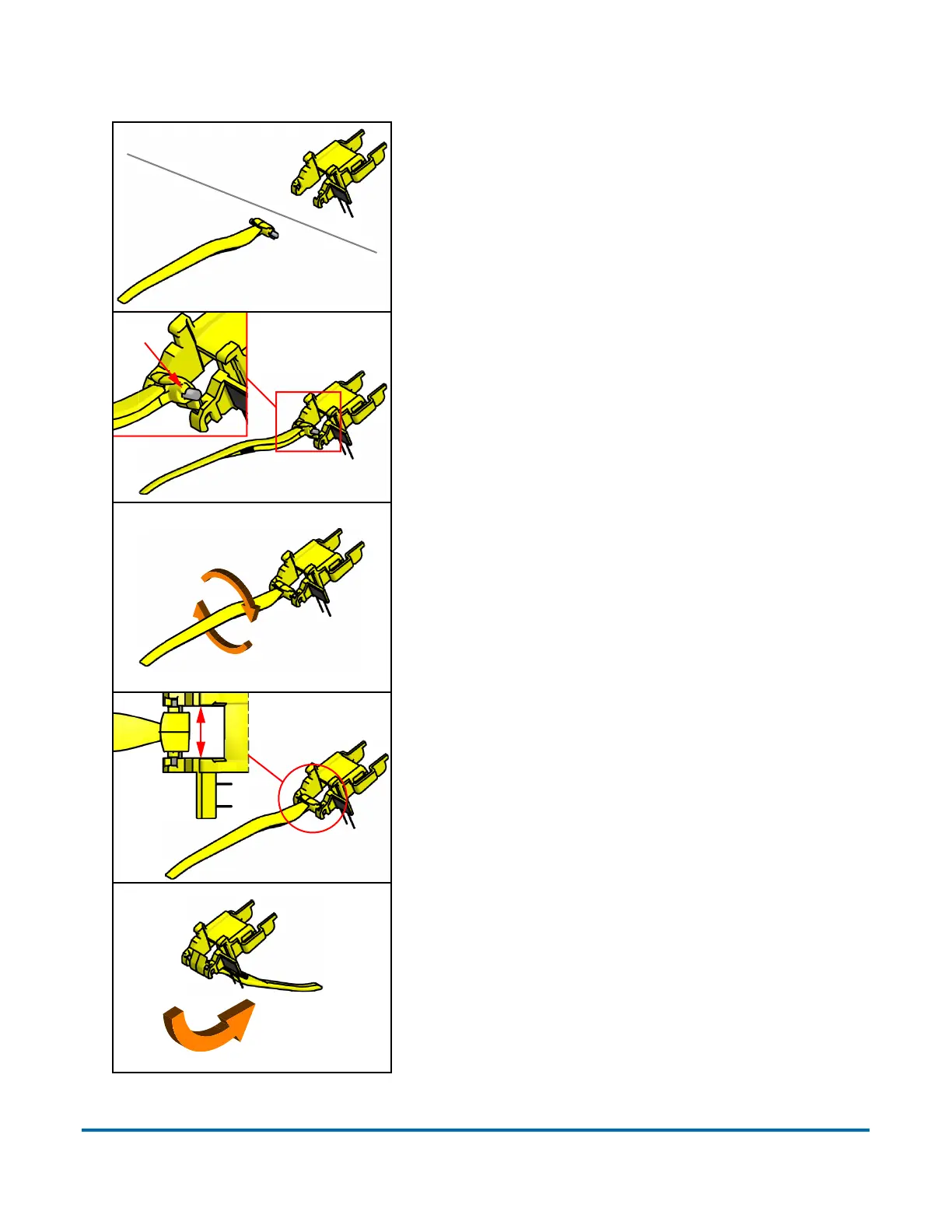

Abbildung 5-13: Obere Ablagefinger.
Einrast-
Drehzapfen
Ablagefinger-
baugruppe
Tab
(Tabulator)
