Chargement des types de batteries et temps de charge approximatif
ATTENTION - AVIS IMPORTANT : Vous ne connaissez pas votre type de batterie ? Recherchez sur
Internet ou appelez votre concessionnaire muni du nom du fabricant de la batterie et de son numéro
de modèle afin d’identifier votre type de batterie avant de la charger. Ne chargez pas les batteries 4D,
8D ou autres batteries haute capacité de 6, 8, ou 12 volts habituellement trouvées dans les voiturettes
de golf, car elles sont généralement câblées pour des configurations en 24 volts, 36 volts ou 48 volts
et avoir un chargeur dédié/spécifique à utiliser.
Veuillez lire toutes les par consignes de sécurité et de mise en garde apposées sur votre
batterie par le fabricant et dans ce manuel avant d’utiliser votre OPTIMA
®
D200+.
Description du type de batterie
Batteries OPTIMA
®
ORANGETOP LiFePO4
(lithium phosphate de fer) 12 V
Capacité nominale
approximative en
ampère-heure
3 - 15 Ah
Type de batterie
Batteries OPTIMA
®
HYPERCORE
LITHIUM
™
Temps de charge
approximatifs
De 1 heure pour une
décharge de 20 à 40 %
ou moins
De 1 à 2 heures pour une
décharge de 50 % ou plus
Icône de
réglage rapide
Le OPTIMA
®
D200 est conçu expressément pour les batteries 12 volts.
Veuillez utiliser le tableau ci-dessous pour connaître votre type de batterie avant d’effectuer une
sélection de réglage rapide de « profil de chargement selon type de batterie ».
Veuillez utiliser le tableau suivant pour comprendre pour charger et entretenir votre batterie.
Remarque : Le chargeur OPTIMA
®
D200+ est conçu pour charger des petites batteries, comme la batterie
OPTIMA
®
LiFePO4. L’OPTIMA
®
D200+ est conçu pour entretenir de batteries de auto/camion pendant des
temps de stockage longs comme courts. Toutefois, l’OPTIMA
®
D200+ n’est pas conçu pour charger ou
entretenir des batteries de grande taille telles que les batteries 4D ou 8D.
Profile 2
AGM
Profile 1
OPTIMA Li
Profile 3
Flooded
Batteries 12 volts normales à électrolyte
liquide et AGM normales
- Batteries à électrolyte liquide pour
motocyclette, tracteur, engin de sport
motorisé, avec et sans bouchons.
- Batteries AGM pour motocyclette,
tracteur et engin de sport motorisé
Batteries AGM 12 V OPTIMA
®
- Batteries OPTIMA
®
REDTOP et BLUETOP
avec un corps gris foncé
- Batteries OPTIMA
®
YELLOWTOP et
BLUETOP avec un corps gris clair
- Autres batteries de démarrage AGM
haute performance
Batteries normales
à électrolyte liquide
et AGM (Absorbed
Glass Mat).
Batteries de
démarrage AGM
(Absorbed Glass
Mat) haute
performance
jusqu’ à 40 Ah
35 - 100 Ah
De 3 à 9 heures pour une
décharge de 20 à 40 %
De 15 à 30 heures pour une
décharge de 50 % ou plus
De 9 à 15 heures pour une
décharge de 20 à 40 %
De 18 à 30 heures pour une
décharge de 50 % ou plus

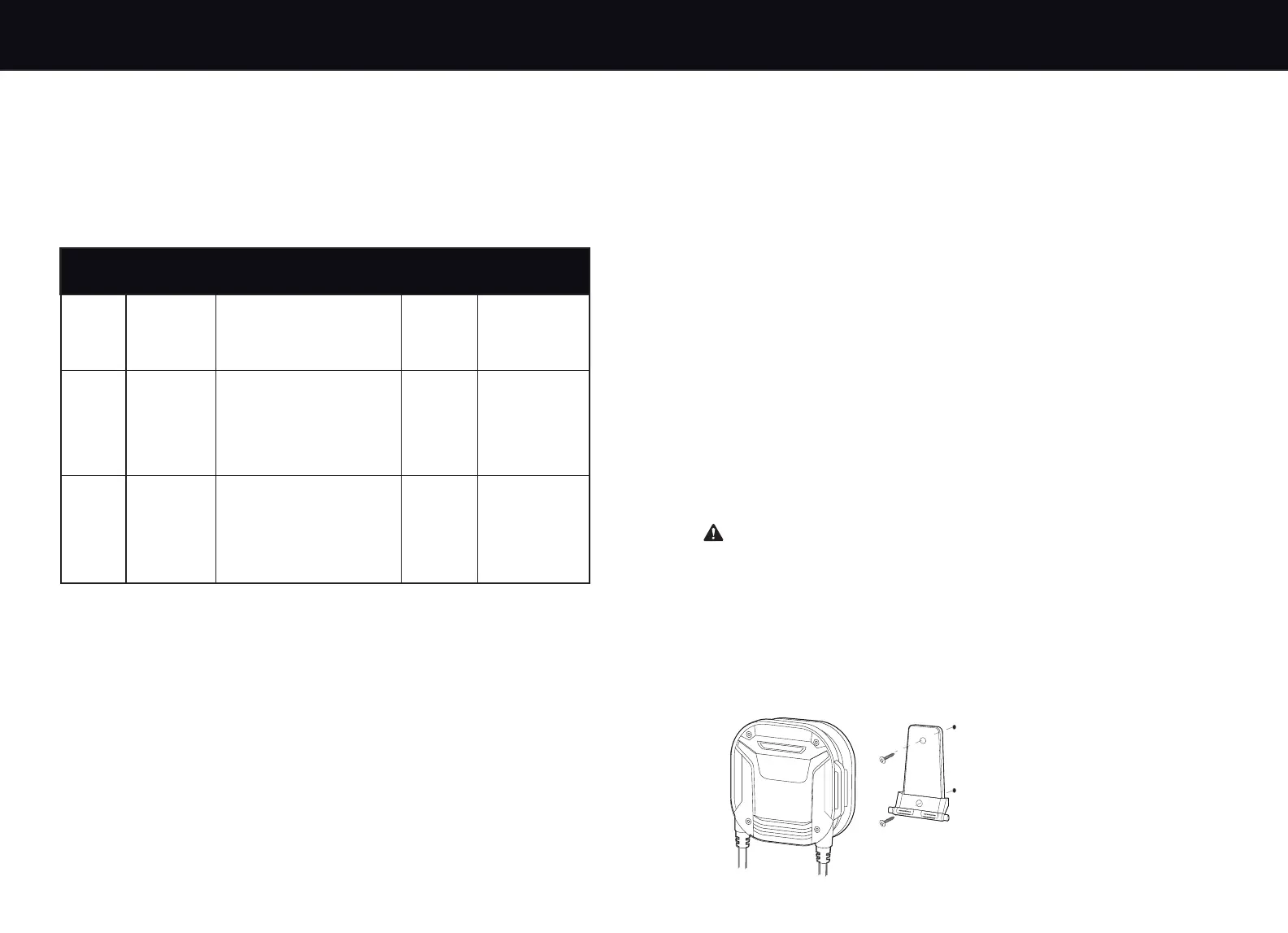

Installation
L’OPTIMA
®
D200+ est conçu pour être monté verticalement de manière permanente sur un panneau mural
avec le support de rangement mural. Toujours monter l’OPTIMA
®
D200+ dans un compartiment ou un endroit
où ce dernier peut être ventilé de manière adéquate pendant son utilisation.
NE PAS effectuer de branchements électriques sur l’OPTIMA
®
D200+ ou sur les batteries avant d’avoir
exécuté les étapes suivantes :
10 Étapes faciles d’installation :
1. Choisir un emplacement d’installation qui permette une ventilation à l’air libre avec un minimum de 15
cm (6 po) d’espace dégagé autour et devant le chargeur de batterie. Ouvrir tous les compartiments
batterie et moteur et ventiler pendant au moins 15 minutes avant de commencer l’installation. Vérifier
que tous les câbles de batterie peuvent atteindre la batterie.
2. Ne pas installer le chargeur dans des endroits revêtus de moquette, tapissés, en vinyle ou vernis. S’assurer
que l’endroit où est placé le chargeur est accessible et que tous les voyants sont visibles. Installer cet
appareil sur une surface dure.
3. En se servant du support de rangement mural comme gabarit, marquer la position de chaque trou de
montage. Vérifier que les vis de montage ne percent pas ou ne dépassent pas la paroi d’un réservoir
opérationnel, d’un réservoir de carburant ou d’huile ni le fond du véhicule.
4. À l’aide d’un foret de 3,15 mm (1/8 po) ou de 2,8 mm (7/64 po), percer les avant-trous aux (2) endroits
marqués décrits à l’étape 3. Insérer les attaches pour cloison sèche. (Incluses)
5. Placer le support de rangement mural sur les trous de montage et le fixer à l’aide d’un tournevis mécanique
et 2 vis en acier inoxydable numéro 8. (Vis de montage incluses)
6. Installer le chargeur sur le support de rangement mural.
7. Connecter les câbles de sortie c.c. comme illustré sur les pages 45-48. Vérifier que les fils noirs sont
branchés comme illustré sur le côté négatif de la batterie et que les fils rouges sont branchés sur le côté
positif de la batterie.
ATTENTION : Connecter le chargeur à la batterie avant d’appliquer l’alimentation secteur.
8. Vérifier que tous les branchements c.c. sont corrects, serrés et exempts de corrosion.
9. Placer le cordon d’alimentation secteur à l’air libre sur le véhicule, à au moins 21 po (54 cm) du chargeur,
des batteries et des tuyaux de remplissage du carburant.
10. En premier lieu, brancher un cordon prolongateur à usage industriel homologué UL D200+. Après avoir
branché le cordon prolongateur au chargeur, brancher le cordon prolongateur dans une prise à proximité
et protégée par un disjoncteur de fuite de terre. Toujours retirer le cordon prolongateur de la prise en
premier quand le chargement est terminé, puis débrancher le chargeur. Le branchement est maintenant
terminé, les batteries sont en cours de chargement et les voyants DEL sont visibles.
charging your batteries, and can view the LED indicators.
REMARQUE IMPORTANTE
- Maintenir une zone dégagée de 15 cm (6 po)
sans obstruction autour du produit.
- Avant de procéder au montage, vérifier que
la surface de montage dispose d’une
résistance et d’une épaisseur adéquates.
- Vérifier l’absence de conduites électriques
ou de carburant sur ou derrière la surface.
Des avant-trous de 3,15 mm (1/8 po) ou de
2,8 mm (7/64 po) avec joint en silicone
