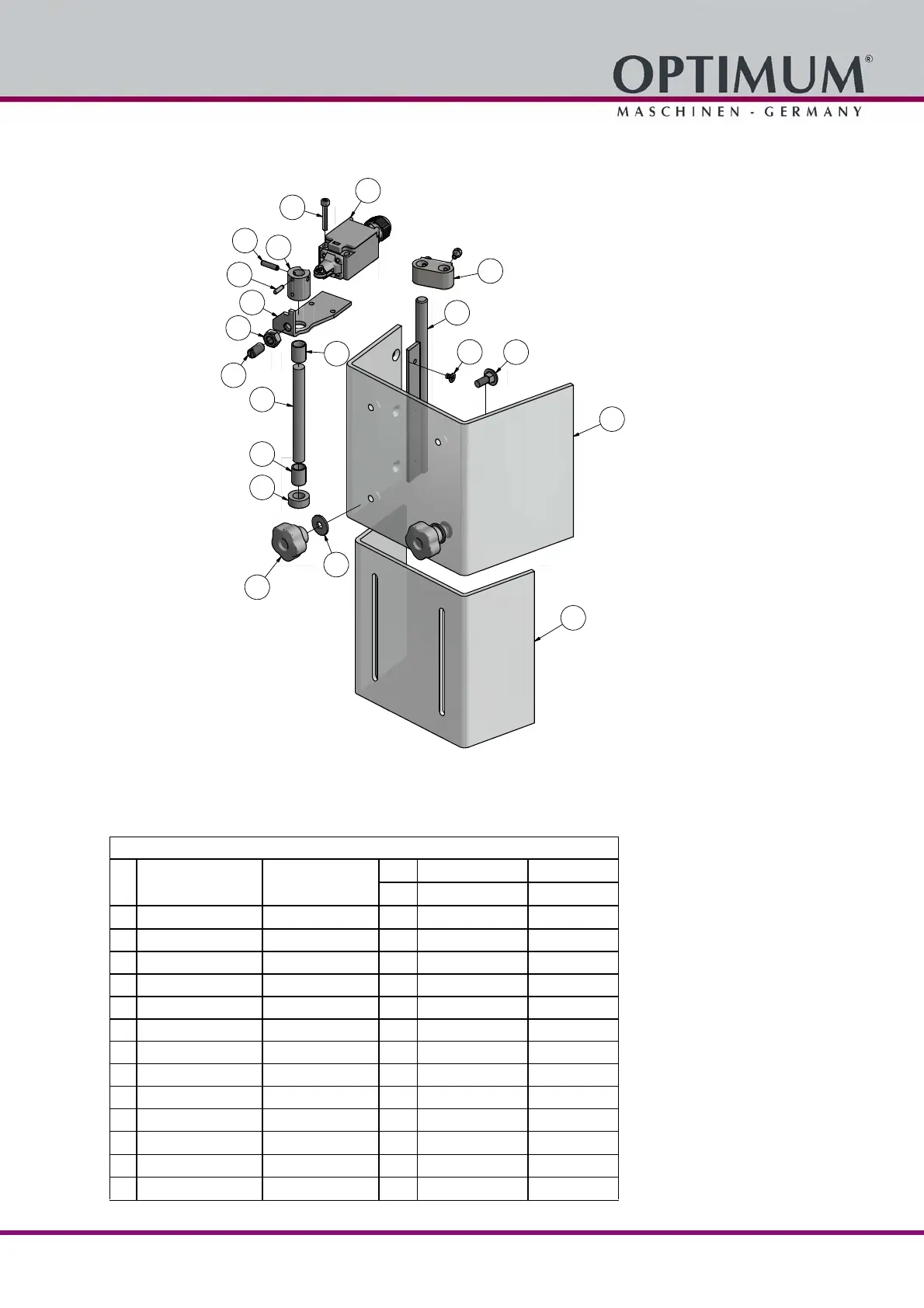

8.6 Bohrfutterschutz - Drill chuck guard
8-3: Bohrfutterschutz - Drill chuck guard
121
116
122
112
136
135
110
123
110
111
124
125
109
126
113
114
115
72
134
143
Ersatzteilliste Bohrkopf - Spare part list
Pos. Bezeichnung Designation
Menge Grösse Artikelnummer
Qty. Size Item no.
1 Gehäuse Housing 1 030206200101
2 Buchse Bushing 2 030206200102
3 Pinole Sleeve 1 030206200103
5 Kugellager Ball bearing 1 6206 0406206
9 Bohrspindel Drill spindle 1 030206200109
11 Kugellager Ball bearing 1 6203 0406203
15 Sicherungsring Retaining ring 1 DIN 471 - 17 x 1.5 042SR17W
16 Scheibe Washer 1 030206200116
17 Feder Spring 1 030206200117
19 Mitnehmer Actuator 1 030206200119
20 Sechskantmutter Hexagon nut 1 030206200120
22 Kugellager Ball bearing 2 6205 0033027000
26 Flansch Flange 1 030206200126
