177
Ajuste
O ajuste das mudanças deve ser realizado com uma bicicleta xa numa bancada de trabalho ou
com alguém a segurar a roda traseira no ar, de forma que o sistema de mudanças e transmis-
são possam trabalhar numa posição estacionária.

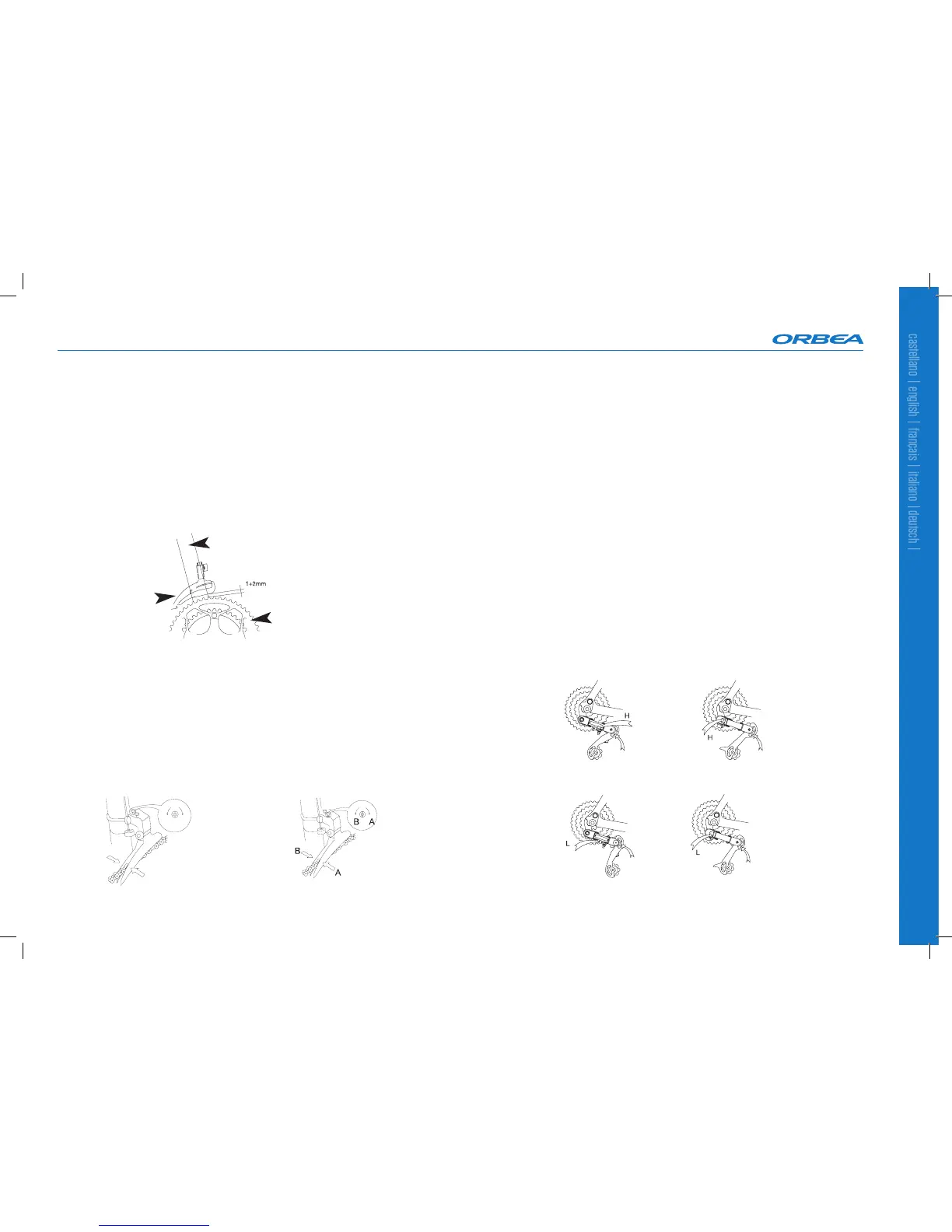

Como posicionar e ajustar o desviador
Para um posicionamento correcto do desviador:
as placas de guia da corrente devem estar exactamente paralelas aos pratos.
Verticalmente, a posição deve permitir que, com o desviador e a corrente colocados no prato
intermédio, a distância entre a parte inferior da placa externa do desviador e a extremidade dos
dentes do prato grande seja de 1 a 3 mm, tal como podemos observar na gura seguinte:
Para a correcta regulação do curso do desviador, este dispõe de dois parafusos de regulação
dos limites interior e exterior do curso, que pode estar posicionado em locais diferentes depen-
dendo do modelo de desviador. O ajuste é realizado da seguinte forma:
- Coloque a corrente, as mudanças e o desviador na posição prato pequeno, pinhão grande.
- Actue sobre o parafuso de regulação do limite interior (l), de forma que, ao pedalar sobre a
bicicleta, a corrente se aproxime ao máximo da parte interna da placa interior do desviador sem
chegar a roçar nela em nenhum ponto (ver gura).
sem chegar a roçar nela em nenhum momento (ver gura).
Para testar, pedale com todas as opções de prato e pinhão disponíveis:
- Se ao engatar alguma das combinações a corrente cai sobre a biela, faça rodar o parafuso de
regulação do limite exterior (H) um quarto de volta no sentido dos ponteiros do relógio.
- Se ao engatar alguma das combinações a corrente cai sobre o tubo do pedaleiro, faça rodar
o parafuso de regulação do limite interior (I) um quarto de volta no sentido dos ponteiros do
relógio.
- Se nas posições intermédias o desviador emitir um ruído ou a corrente não passar livremente
de um prato para outro, actue sobre o regulador de tensão de cabos localizados na manete de
desviador para obter um ajuste perfeito.
Como ajustar as mudanças
Assim como o desviador, as mudanças traseiras dispõem de dois parafusos de regulação dos
limites interior e exterior do curso que podem estar posicionados em dois locais diferentes, de-
pendendo do modelo de mudanças. O processo a seguir é muito semelhante ao utilizado para
regular o desviador e é explicado da seguinte forma:
- Posicione o rolo superior das mudanças na mesma linha que o pinhão mais pequeno, utilizan-
do para isso o parafuso do limite exterior (H)
- Posicione o rolo superior das mudanças na mesma linha que o pinhão maior, utilizando para
isso o parafuso do limite interior (I)
