MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202172 | ORBEA ORBEA | 73
ES
Compatible DI2 y EPS
DI2 SÍ. Batería interna en tija sólo
EPS SÍ. (Batería interna V3 y V4)
Manetas de freno de disco no disponibles
Cableado
INTERNO (FRENO Y CAMBIO)
En manillar, extensiones, puente, Front post, potencia, dirección y cuadro
Funda completa
Cableado interno de freno delantero en horquilla
Freno delantero SÓLO DISCO. FLAT MOUNT*
Diámetro disco trasero MÍN 140mm / MÁX 160mm (con adaptador)
Freno trasero SÓLO DISCO. FLAT MOUNT*
Diámetro disco delantero MÍN 140mm / MÁX 160mm
Longitud tornillo para pinza freno trasero
(Altura de bases = 20mm)
Shimano = 33mm
Sram = 27mm
Portabidón
1. PORTABIDÓN Y BIDÓN AERO (500ml) ESPECÍFICO ORDU
Compatible con montaje portabidón estándar en tubo diagonal
Almacenaje
PORTAHERRAMIENTAS ORDU EN TUBO DIAGONAL
Capacidad para: una cámara, dos cartuchos CO2, un adaptador CO2
Compatibilidad sistemas hidratación
OPCIONES AFTERMARKET.
ENTRE EXTENSIONES O RAÍLES DEL SILLÍN***
Compatibilidad almacenaje de comida OPCIONES AFTERMARKET. ENTRE EXTENSIONES***
Compatible guardabarros NO
Compatible portabultos NO
Compatible pata de cabra NO
Compatible silla niño NO
Compatible trailer NO
Compatibilidad
potenciómetro**
SRM: SÍ
POWER2MAX: SÍ
STAGES: SÍ
ROTOR POWER: SÍ
POWERBOX: SÍ
QUARQ: SÍ
SHIMANO: SÍ
UCI legal SÍ
* No todos los modelos de pinza y disco en el mercado son compatibles con todos los cuadros.
6QFQUNQUOQPVCLGUGURGEKƂECFQURQT1TDGCGUV½PEQORTQDCFQU2CTCOQPVCLGUCHVGTOCTMGVEQORTWGDCFKOGPUKQPGU[
tolerancias antes de la compra.
** Para otros potenciómetros diferentes a los listados, consulta las dimensiones y opciones de montaje con el fabricante.
*** Consulta con el fabricante del sistema de almacenamiento o hidratación para conocer los detalles de compatibilidad con Ordu.
07 DESPIECE Y MONTAJE
DIRECCIÓN Y POTENCIA

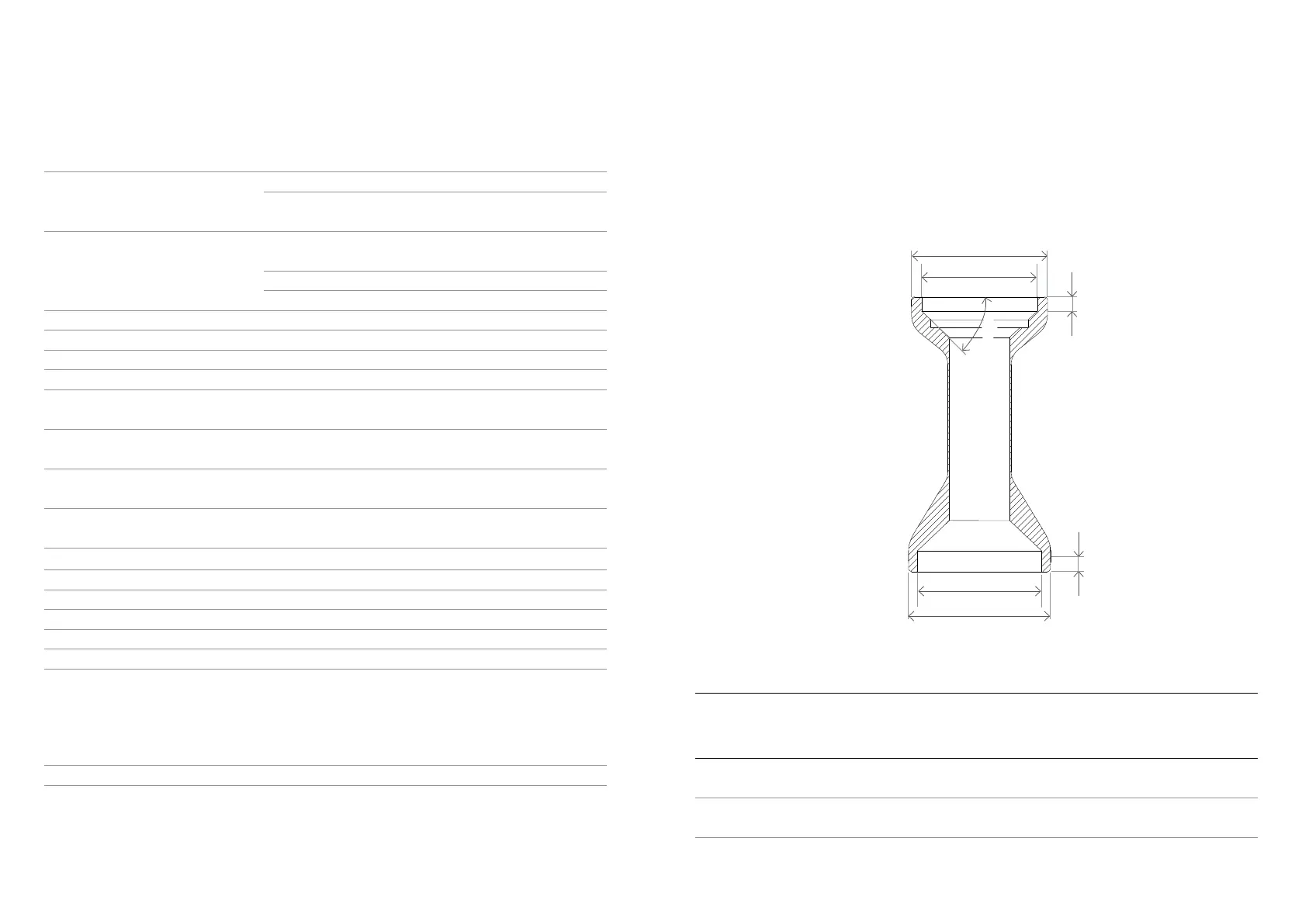

DIMENSIONES DE LA PIPA DE DIRECCIÓN
Dirección
tipo
bisagra
TIPO ID* OD**
Ángulo de la pista
de rodamiento
Ángulo de contacto
con anillo de
compresión/
pista de la horquilla
FSA
CODE
Dimensiones
rodamiento
SUPERIOR
Integrada
1”
38.2mm 46.2mm 45º 36º TH-373
Angular contact bearing
38x27.2x6.5mm
INFERIOR
Integrada
1-1/8”
41.2mm 46.2mm 45º 36º TH-873E
Angular contact bearing
41x30.2x6.5mm
* ID: Diámetro interno de la pipa de dirección.
** OD: Diámetro externo de la pipa de dirección.
ESPECIFICACIONES DE LA DIRECCIÓN
Ø 38.2
Ø 46.2
Ø 46.2
Ø 41.2
4.7
45º
6.8
