MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202174 | ORBEA ORBEA | 75
ES

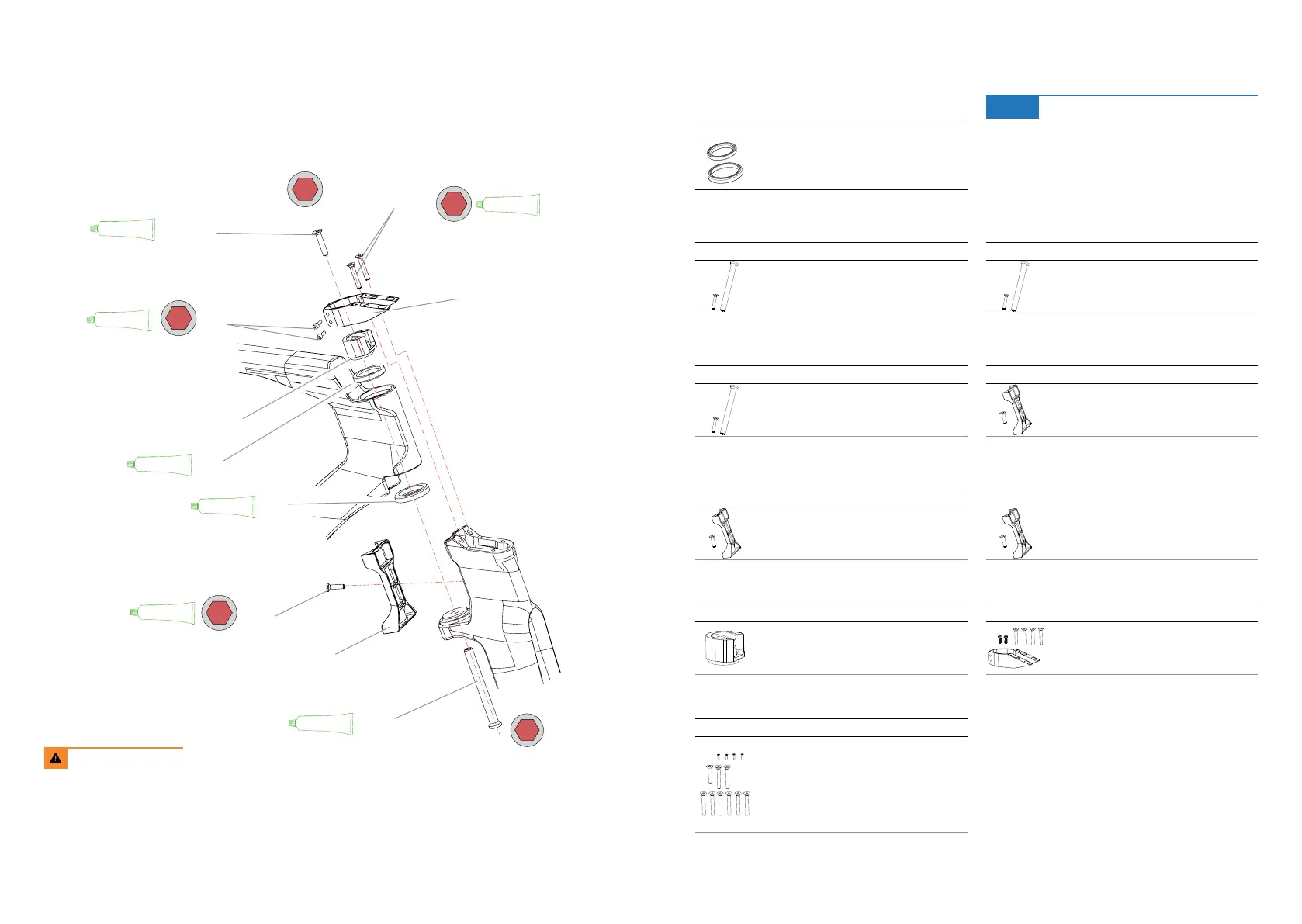

DESPIECE Y MONTAJE DE
LA DIRECCIÓN Y POTENCIA
6
3
6 N.m
6
6 N.m
GREASE
GREASE
GREASE
GREASE
GREASE
4
6 N.m
3
4 N.m
GREASE
2.1/6.1
5.2
4
1.1
1.2
3.2
3.1
2.2
5.3/6.2
5.1
Realiza siempre el par de apriete
recomendado por Orbea.
GREASE
3
4 N.m
01
RODAMIENTOS DIRECCIÓN ORDU
ART Nº: X1720000 CANT.
1.1 ROD. SUPERIOR 1" CABL. INTERN.
1
1.2 ROD. INFERIOR 1-1/8"
1
02
KIT EJE DIRECCIÓN BISAGR
A ORDU
XS
Cambia dependiendo de la talla del cuadro
ART Nº: X1730300 CANT.
2.1 TORNILLO PRECARGA DIRECCIÓN M6x30
AVELL.
1
2.2 BULÓN PASANTE DIRECCIÓN BISAGRA
61mm
1
02
KIT EJE DIRECCIÓN BISAGRA ORDU XL
Cambia dependiendo de la talla del cuadro
ART Nº: X1730900 CANT.
2.1 TORNILLO PRECARGA DIRECCIÓN M6x30
AVELL.
1
2.2 BULÓN PASANTE DIRECCIÓN BISAGRA
98mm
1
02
KIT EJE DIRECCIÓN BISAGRA ORDU S/M-M/L
Cambia dependiendo de la talla del cuadro
ART Nº: X1730500 CANT.
2.1 TORNILLO PRECARGA DIRECCIÓN M6x30
AVELL.
1
2.2 BULÓN PASANTE DIRECCIÓN BISAGRA
61mm
1
03
LIMITADOR GIRO HORQUILLA ORDU XS
Cambia dependiendo de la talla del cuadro
ART Nº: X1740300 CANT.
3.1 BLOQUE LIMITADOR GIRO ORDU XS
1
3.2 TORNILLO M4x12 AVELLANADO
1
03
LIMITADOR GIRO HORQUILLA ORDU XL
Cambia dependiendo de la talla del cuadro
ART Nº: X1740900 CANT.
3.1 BLOQUE LIMITADOR GIRO ORDU XL
1
3.2 TORNILLO M4x12 AVELLANADO
1
05
POTENCIA ORDU OMX
ART Nº: X1760000 CANT.
5.1 POTENCIA ORDU OMX
1
5.2 TORNILLO M5x15
2
5.3 TORNILLO M5X30 AVELLANADO
2
03
LIMITADOR GIRO HORQUILLA ORDU S/M-M/L
Cambia dependiendo de la talla del cuadro
ART Nº: X1740500 CANT.
3.1 BLOQUE LIMITADOR GIRO ORDU S/M-M/L
1
3.2 TORNILLO M4x12 AVELLANADO
1
04
ANILLO PRECARGA DIRECCIÓN ORDU. CABL. INT.
ART Nº: X1750000 CANT.
ANILLO PRECARGA DIRECCIÓN ORDU.
CABL. INT.
1
06
KIT TORNILLERÍA MANILLAR-POTENCIA ORDU OMX
ART Nº: X1770000 CANT.
6.1 TORNILLO PRECARGA DIRECCIÓN M6x30
AVELL.
1
6.2 TORNILLO M5X30 AVELLANADO
4
6.3 TORNILLO MANILLAR M6. CON ROSCA
INTERNA
2
6.4 TORNILLO FIJACIÓN PUENTE M6x35
2
6.5 TORNILLO M2.5x10 TAPA POTENCIA
4
El eje de dirección y el limitador de giro de
NCJQTSWKNNCVKGPGPNQPIKVWFGUGURGEÉƂECURQT
talla de cuadro. Lee la descripción del artículo
para pedir el componente correspondiente a
tu cuadro.
AVISO
