MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202182 | ORBEA ORBEA | 83
ES

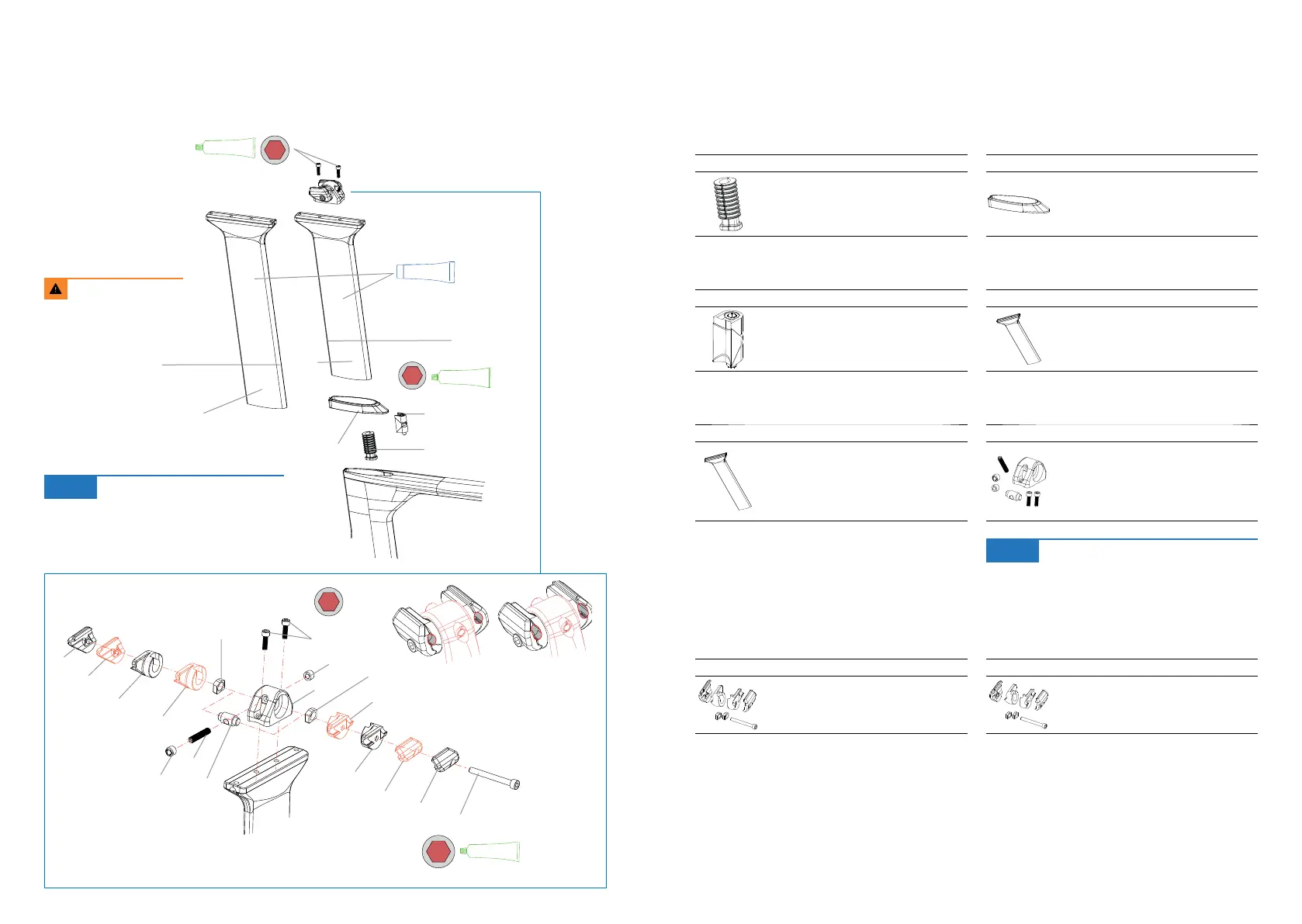

TIJA
Realiza siempre el par de apriete
recomendado por Orbea.
Consulta la sección de ajustes de ele-
mentos de ergonomía de este manual
para conocer las opciones de ajuste
de tija y sillín en Ordu.
AVISO
Min. insert: 110mm
Min. insert: 100mm
20
19
FIBER CARBON GRIP
4
6 N.m
GREASE
17
16
18
5
8 N.m
GREASE
22.1
21.4
21.3
21.2
22.1
23.1
22.2 / 23.2
22.2 / 23.2
23.1
21.5
21.4
21.1
23.1
22.1
22.1
22.3 / 23.3
23.1
5
8 N.m
GREASE
4
6 N.m
22 23
16
SOPORTE BATERÍA DI2 TIJA OVAL
ART Nº: X1800000 CANT.
SOPORTE BATERÍA DI2 TIJA OVAL 1
18
CUÑA TIJA ORDU OMX
ART Nº: X1820000 CANT.
CUÑA TIJA ORDU OMX 1
17
COLLAR GOMA TIJA AERO ORDU OMX
ART Nº: X1810000 CANT.
COLLAR GOMA TIJA AERO ORDU OMX 1
19
TIJA SILLÍN CB ORDU OMX 330mm (XS-S/M)
NO INCLUYE ALOJAMIENTO NI CONJUNTO NUEZ
ART Nº: X1833300 CANT.
TIJA SILLÍN CB ORDU OMX 330mm (XS-S/M)
NO INCLUYE ALOJAMIENTO NI CONJUNTO NUEZ
1
20
TIJA SILLÍN CB ORDU OMX 370mm (M/L-XL)
NO INCLUYE ALOJAMIENTO NI CONJUNTO NUEZ
ART Nº: X1833700 CANT.
TIJA SILLÍN CB ORDU OMX 370mm (M/L-XL)
NO INCLUYE ALOJAMIENTO NI CONJUNTO NUEZ
1
21
KIT INCLINAC TIJA ORDU PREMONTADO
ART Nº: X1710000 CANT.
21.1 CARCASA ALOJAMIENTO NUEZ ORDU 1
21.2 TUERCA BARRILETE 1
21.3 TORNILLO INCLINACIÓN TIJA 1
21.4 TUERCA INCLINACIÓN TIJA 2
21.5
TORNILLO M5x16 DIN912 AMARRE
CARCASA-TIJA
2
22
KIT NUEZ TIJA ORDU OMX RAILES REDONDOS (7mm)
ART Nº: X1850000 CANT.
22.1 NUEZ RAILES REDONDOS ORDU OMX 1
22.2 RODAMIENTO DESLIZANTE 2
22.3 TORNILLO M6x53 1
23
KIT NUEZ TIJA ORDU OMX RAILES OVALADOS (7x9)
ART Nº: X1860000 CANT.
23.1 NUEZ RAILES OVALADOS ORDU OMX 1
23.2 RODAMIENTO DESLIZANTE 2
23.3 TORNILLO M6x53 1
El conjunto de inclinación de sillín de Ordu
OMX requiere de su correcto ensamblaje en
Orbea, por lo que se sirve como una unidad
ya montada. No es posible la sustitución de
sus componentes individuales.
AVISO
