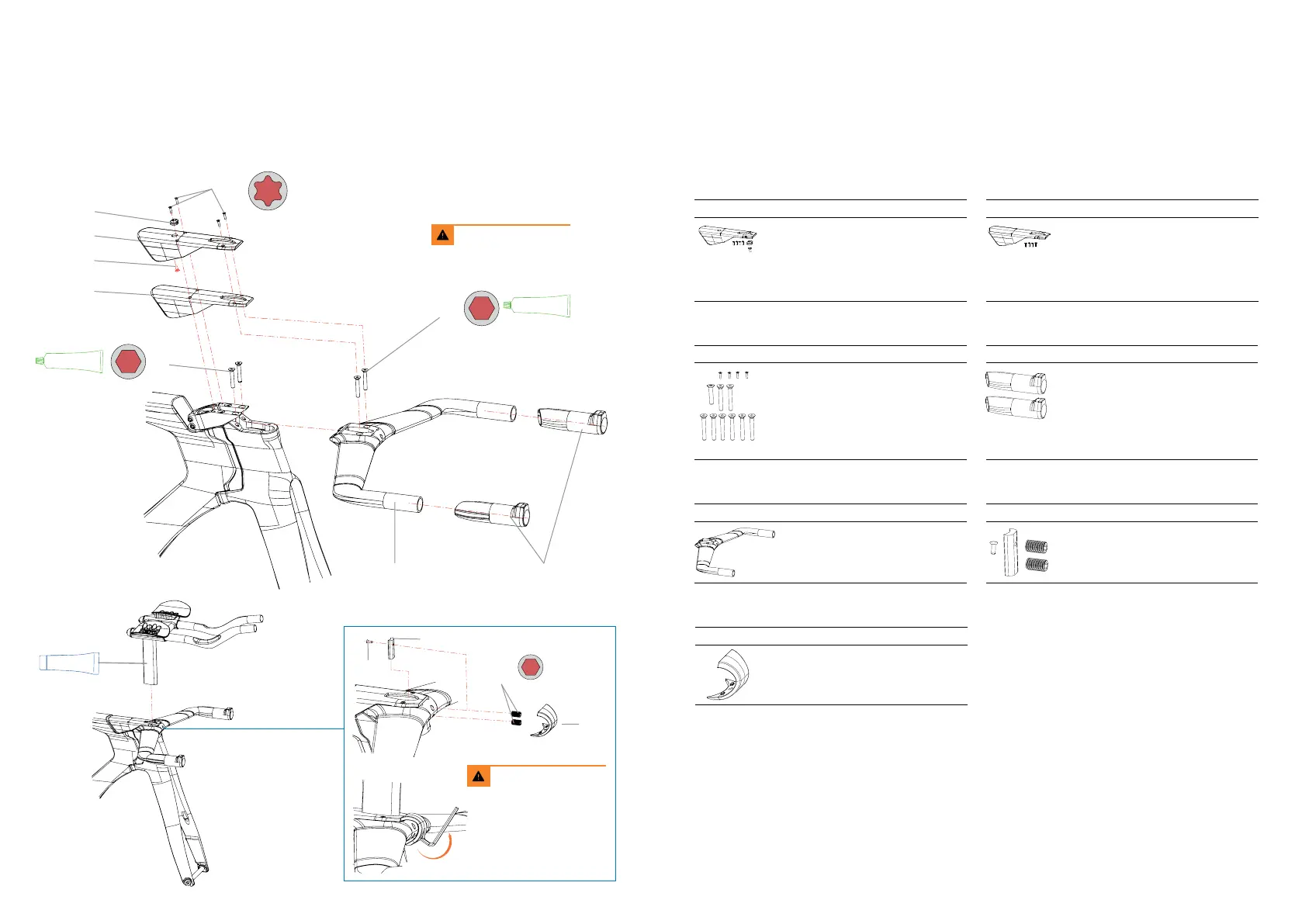

MANILLAR
MANILLAR BASE
3
4 N.m
28.2
28.1
28.3
29
Usa una llave Allen haciendo palanca
en el agujero para retirar la tapa.
Realiza siempre el par de apriete
recomendado por Orbea.
24.3
25.2
6.5
Realiza siempre el par de apriete
recomendado por Orbea.
24.2
24.1
24.4
25.1
6.2
3
4 N.m
GREASE
6.3
27 26
FIBER CARBON GRIP
0.5 N.m
1.5
3
4 N.m
GREASE
24
TAPA POTENCIA ORDU OMX. CABLEADO MECÁNICO & ETAP
(CON BLIPBOX EN TAPA POTENCIA)
ART Nº: X1870000 CANT.
24.1
TAPA POTENCIA ORDU OMX
MECÁNICO/ETAP
1
24.2
TAPÓN GOMA AGUJERO TAPA ORDU
MECÁNICO
1
24.3 TORNILLO M2.5x10 AVELLANADO 4
24.4 TORNILLO M4x8 AMARRE ETAP BLIPBOX 1
06
KIT TORNILLERÍA MANILLAR-POTENCIA ORDU OMX
ART Nº: X1770000 CANT.
6.1
TORNILLO PRECARGA DIRECCIÓN
M6x30 AVELL.
1
6.2 TORNILLO M5X30 AVELLANADO 4
6.3
TORNILLO MANILLAR M6. CON ROSCA
INTERNA
2
6.4 TORNILLO FIJACIÓN PUENTE M6x35 2
6.5 TORNILLO M2.5x10 TAPA POTENCIA 4
27
MANILLAR BASE CARBONO ORDU OMX
ART Nº: X1900000 CANT.
MANILLAR BASE CARBONO ORDU OMX 1
26
PUÑOS MANILLAR AERO ORDU. PARA MONTAJES DI2
ART Nº: X1890000 CANT.
PUÑOS MANILLAR AERO ORDU
PARA MONTAJES DI2
1
25
TAPA POTENCIA ORDU OMX CABLEADO DI2
ART Nº: X1880000 CANT.
25.1 TAPA POTENCIA ORDU OMX DI2 1
25.2 TORNILLO M2.5x10 AVELLANADO 4
28
KIT ABRAZADERA FRONT POST ORDU OMX
ART Nº: X1910000 CANT.
28.1 ABRAZADERA FRONT POST ORDU OMX 1
28.2 TORNILLO M2x6 1
28.3 PRISIONERO ABRAZADERA ORDU OMX 2
29
TAPA MANILLAR ABRAZADERA ORDU OMX
ART Nº: X1920000 CANT.
TAPA MANILLAR ABRAZADERA ORDU OMX 1
