MANUAL TÉCNICO BLUE PAPER ORDU · OMX 202186 | ORBEA ORBEA | 87
ES

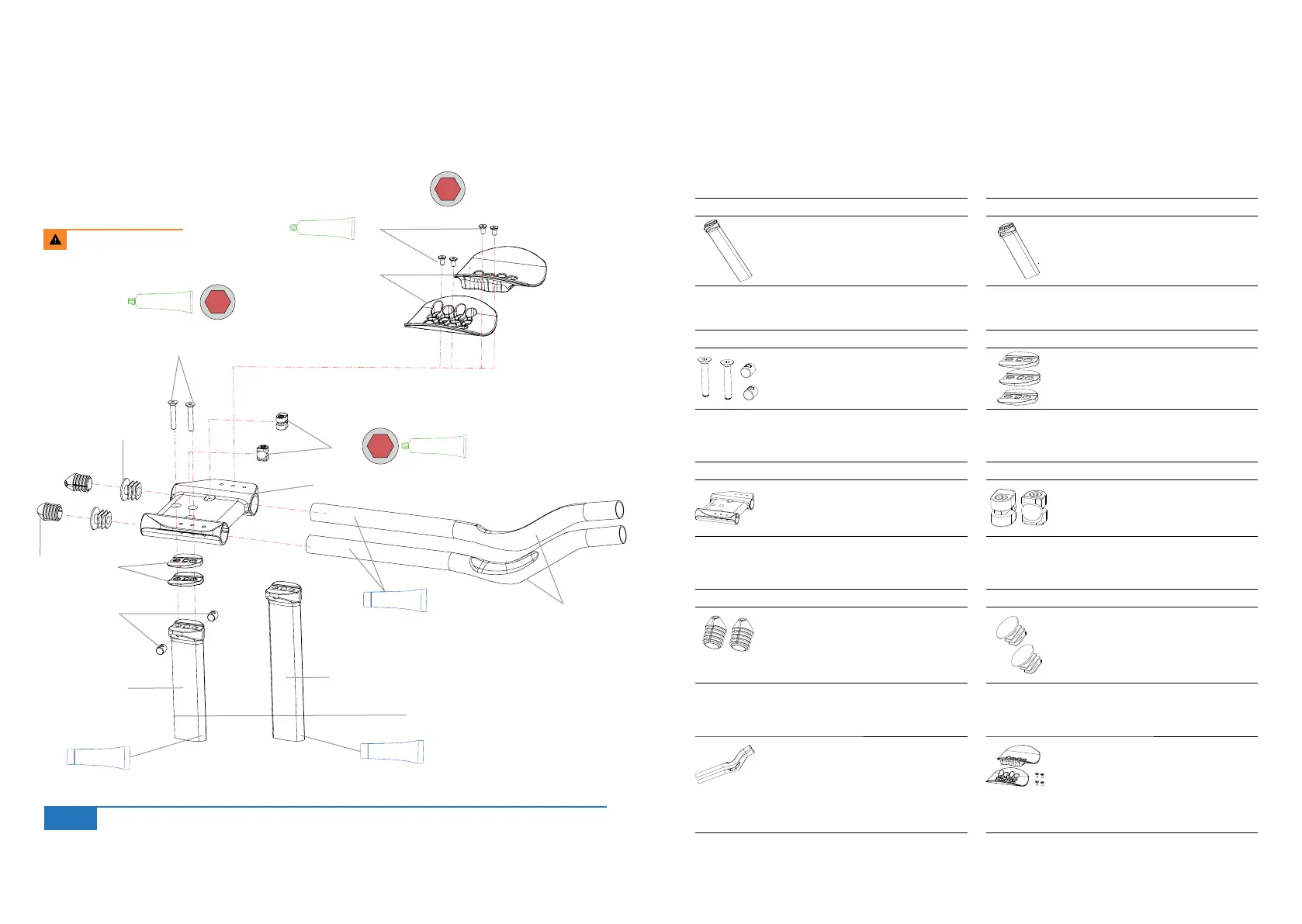

PUENTE Y EXTENSIONES
3
5 N.m
FIBER CARBON GRIP
FIBER CARBON GRIP
FIBER CARBON GRIP
39
32.2 / 6.4
37
36
33
32.1
31
30
38
34
35
39
4
6 N.m
GREASE
Min. insert: 40mm
3
4 N.m
GREASE
Consulta la sección de ajustes de elementos de ergonomía de este manual para conocer las opciones de
ajuste del manillar base, el puente y las extensiones.
AVISO
Realiza siempre el par de apriete
recomendado por Orbea.
GREASE
30
FRONT POST CARBONO ORDU OMX 200mm (M/L-XL)
ART Nº: X1932000 CANT.
FRONT POST CARBONO ORDU OMX 200mm
(M/L-XL)
1
32
KIT BARRILETE AMARRE PUENTE ORDU OMX
ART Nº: X1940000 CANT.
32.1 TUERCA BARRILETE AMARRE PUENTE 2
32.2 TORNILLO M6x35 AVELLANADO 2
34
PUENTE EXTENSIONES 22.2mm CARBONO ORDU OMX
REVERSIBLE
ART Nº: X1960000 CANT.
PUENTE EXTENSIONES 22.2 mm CARBONO
ORDU OMX REVERSIBLE
1
36
TAPONES CABLEADO MECÁNICO Y DI2 EXTENSIONES
METRON TFA
ART Nº: X1980000 CANT.
TAPÓN CABLEADO MEC/DI2/ETAP BLIPBOX
VISION METRON TFA
2
Disponibles también a través de distribuidor FSA-vision
Descripción: MS031 VISION HBTT TFA Rear PLUG
extension.
Nº ART.: 670-0282000110
38
EXTENSIONES TT VISION METRON CARBON AERO
JS-BEND 385mm
Los apoyabrazos, tornillos y almohadillas están
disponibles a través de un distribuidor FSA-vision
Descripción: V3108 AERO EXTENSION JS-BEND L & R
Nº ART.: 670-0273000031
39
APOYABRAZOS Y ALMOHADILLAS VISION V4055-56
Los apoyabrazos, tornillos y almohadillas están
disponibles a través de un distribuidor FSA-vision
Descripción apoyabrazos: V4055 & V4056 Armrest
Pad Plate L & R with bolts
Nº ART.: 670-0277000110
Descripción almohadillas: MS032 Armrest Pad
Left & Right
Nº ART.: 670-0278000110
31
FRONT POST CARBONO ORDU OMX 150mm (XS-S/M)
ART Nº: X1931500 CANT.
FRONT POST CARBONO ORDU OMX 150mm
(XS-S/M)
1
33
KIT CUÑAS INCLINACIÓN PUENTE ORDU
ART Nº: X1950000 CANT.
CUÑA INCLINACIÓN PUENTE ORDU 3
35
ABRAZADERAS EXTENSIONES PUENTE
ORDU OMX
ART Nº: X1970000 CANT.
ABRAZADERA EXTENSIONES ORDU OMX 2
37
KIT TAPONES PUENTE EXTENSIONES CORTADAS
DI2/ETAP BLIPBOX
ART Nº: X1990000 CANT.
TAPON CIEGO PUENTE CORTE EXTENSIONES
DI2/ETAP BLIPBOX
2
