Schaltplan CPTX 270 DE
23
CPTX 270/ CPTX 330

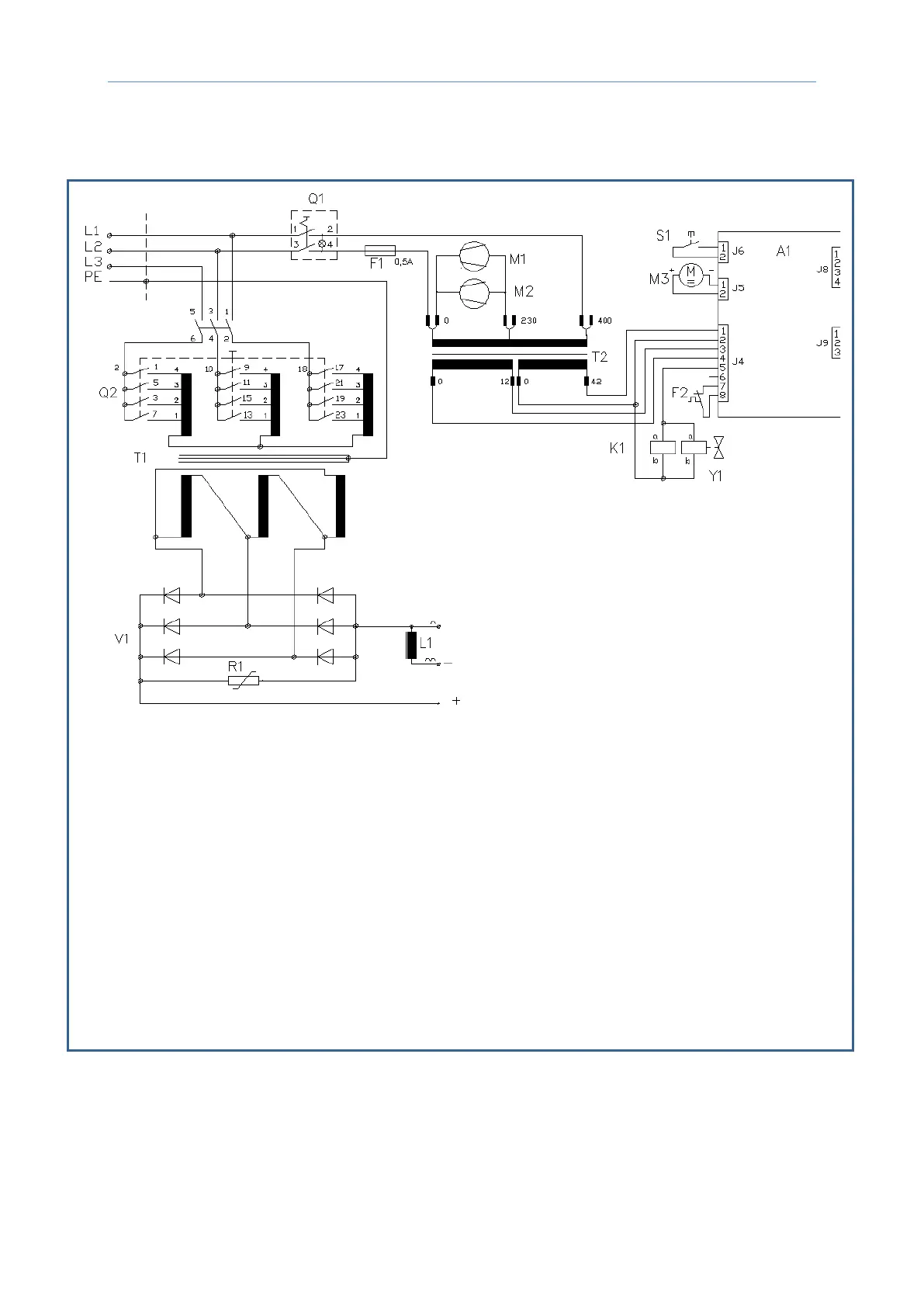

12.1 Schaltplan CPTX 270
A1
Steuerplatine
F1
Sicherung (Träge)
F2
Thermostathalter
K1
Schütz
L1
Drossel
M1,2
Ventilator
M3
Elektromotor
Q1
Schalter mit Lampe
Q2
Stufenschalter 1-2
Q3
Stufenschalter 1-10
S1
Taster SLK
R1
Varistor
T1
Transformator
T2
Trenntransformator
Y1
Gasmagnetventil
V1
Gleichrichter
