SCHRITT 1 Anschluss
• Schalten Sie vor dem Anschluss alle Geräte aus und lesen Sie die betreffenden Bedienungsanleitungen durch.
• Wählen Sie das zu Ihrer Umgebung passende Anschlussschema aus den Beispielen A-D aus. Wenden Sie sich an Ihren Händler, falls
das passende Schema nicht unten aufgeführt ist.
Stellen Sie sicher, dass Sie die mitgelieferten HF-Koaxialkabel verwenden
Verwenden Sie die mitgelieferten HF-Koaxialkabel nur dann, wenn Sie einen Anschluss an das Gerät über die RF IN- und RF OUT-Buchsen
vornehmen. Es können Streifen auftreten und die Bildübertragung unterbrechen, wenn Sie andere Kabel für den Anschluss verwenden.
Verwendung eines 21-poligen Scart-Kabels mit vollständiger Belegung
• Sie können eine Vielzahl von Q Link-Funktionen verwenden, wenn Sie das Gerät an einen Q Link-kompatiblen Fernseher anschließen
(➔ Seite 38).
• Sie können hochqualitative Bilder genießen, wenn Sie das Gerät an einen RGB-kompatiblen Fernseher anschließen (➔ Seite 50).
“AV1 Ausgang ( Scart )” im Setup-Menü (➔ Seite 40)

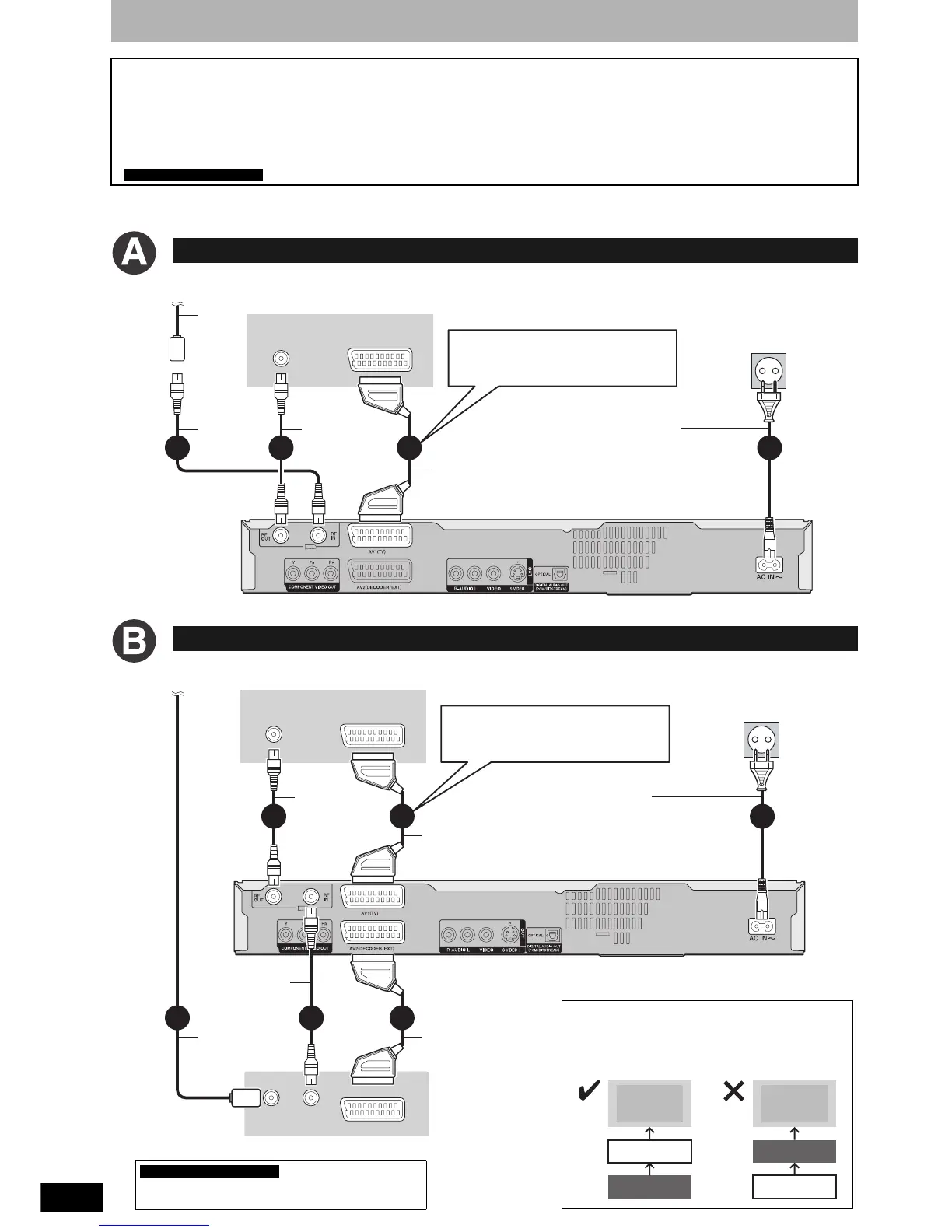

Anschluss an einen Fernseher
Anschluss an einen Fernseher und einen Videorecorder
Erforderliche Einstellungen
VHF/UHF
RF IN
AV IN
4
1
3 2
Rückseite des Fernsehgeräts
Rückseite dieses Geräts
21-poliges Scart-Kabel mit
vollständiger Belegung
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Zur Antenne
Anten-
nenkabel
Netzsteckdose
(220 bis 240 V
Wechselspannung, 50 Hz)
Netzkabel
(im Lieferumfang
enthalten)
Erst anschließen, wenn
alle anderen Kabel bereits
angeschlossen sind.
Wenn das Gerät keine 21-polige
Scart-Buchse besitzt (➔ Seite 10)
HF-Koaxialkabel
(im Lieferumfang
enthalten)
VHF/UHF
RF IN AV IN
VHF/UHF RF OUT
RF IN
AV OUT
1
5
3
4
6
2
Rückseite des Fernsehgeräts
Rückseite dieses Geräts
Rückseite des Videorecorders
Zur Antenne
Antennenkabel 21-poliges
Scart-Kabel
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Verbinden Sie das Gerät direkt mit dem Fernseher
Videosignale, die diesem Gerät über den Videorecorder
zugeleitet werden, durchlaufen das Copyright-
Schutzsystem und werden möglicherweise nicht oder
nicht einwandfrei auf dem Fernseher wiedergeben.
Fernsehgerät
Dieses Gerät
Videorecorder
Fernsehgerät
Videorecorder
Dieses Gerät
21-poliges Scart-Kabel mit
vollständiger Belegung
HF-Koaxialkabel
(im Lieferumfang
enthalten)
Netzsteckdose
(220 bis 240 V
Wechselspannung, 50 Hz)
Netzkabel
(im Lieferumfang
enthalten)
Erst anschließen, wenn
alle anderen Kabel bereits
angeschlossen sind.
Wenn das Gerät keine 21-polige
Scart-Buchse besitzt (➔ Seite 10)
“AV2 Eingang” und “AV2 Buchse” Einstellungen im
Setup-Menü (➔ Seite 41)
Erforderliche Einstellungen
