SCHRITT 1 Anschluss
Die Buchse S VIDEO OUT liefert eine bessere Bildqualität als die Buchse
VIDEO OUT. (Die tatsächliche Bildqualität hängt vom Fernsehgerät ab.)
COMPONENT VIDEO-Buchsen liefern wahlweise ein Zeilensprung-
oder Progressiv-Ausgangssignal (➔ Seite 50) für eine noch bessere
Bildqualität als mit der Buchse S VIDEO OUT.
• Beachten Sie beim Anschließen die Farben.
Wenn Sie einen normalen Fernseher CRT
(Kathodenstrahlröhre) anschließen
Verwenden Sie das Component-Ausgangssignal mit der Progressiv-
Einstellung “Aus” (Werkseinstellung, ➔ Seite 40), auch wenn der
Fernseher progressiv-kompatibel ist, da das progressive
Ausgangssignal ein Flimmern verursachen kann. Dies gilt auch für
Multisystemfernseher im PAL-Modus.
■ Anschluss eines Verstärkers mit digitaler
Eingangsbuchse
• Schließen Sie einen Verstärker mit Dolby Digital-, DTS- und
MPEG-Decoder an, um ein DVD-Video mit Mehrkanal-
Surroundton wiederzugeben.
“Digital Audio Ausgang” im Setup-Menü (➔ Seite 40)
• Überprüfen Sie die Form der Buchse des angeschlossenen
Geräts, bevor Sie ein digitales optisches Audiokabel kaufen.
• Nur DVD-taugliche DTS Digital-Surrounddecoder können
verwendet werden.
• Auch bei dieser Anschlussart erhält man bei der Wiedergabe von
DVD-Ton nur 2 Kanäle.
■ Anschluss an einen Stereoverstärker
Weitere Anschlüsse

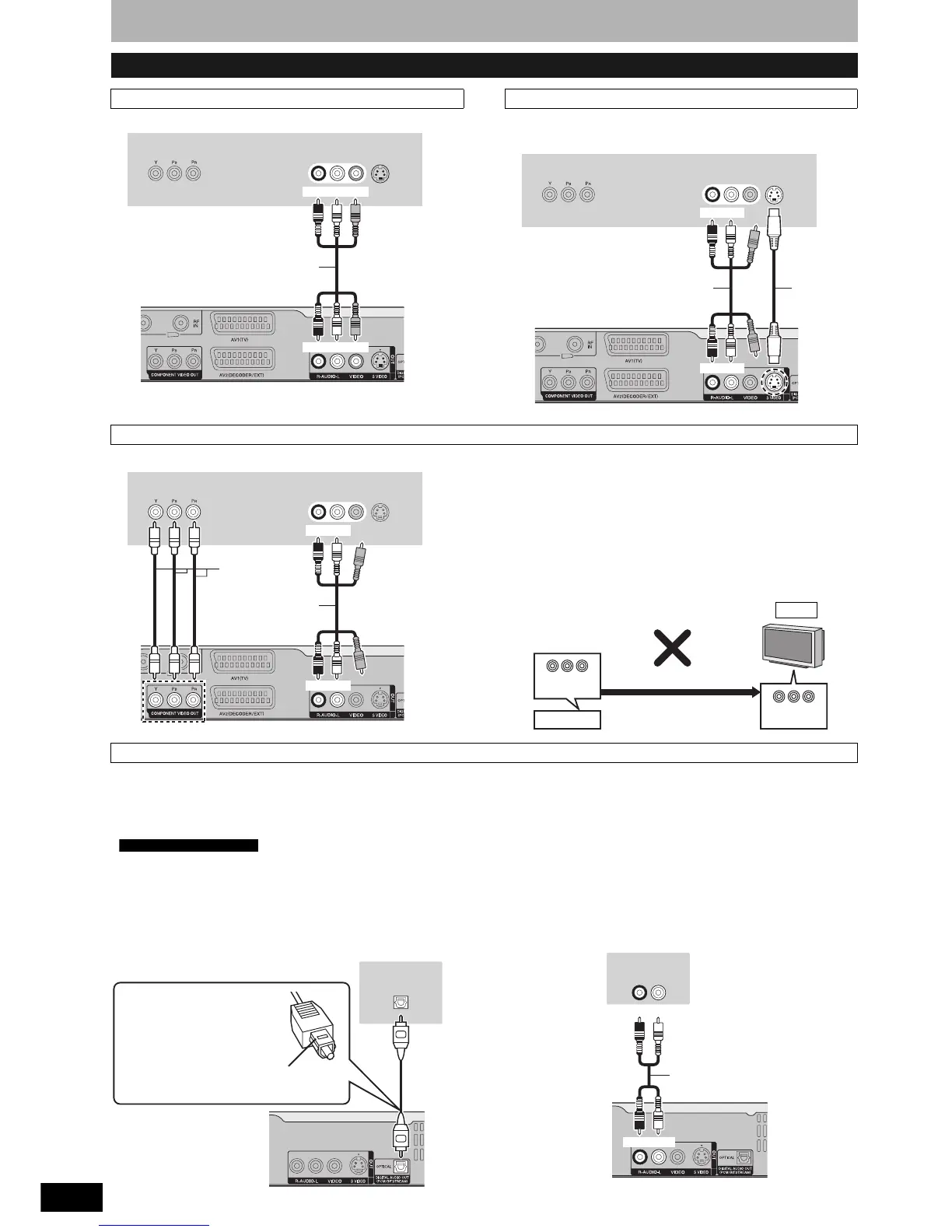

Anschluss an einen Fernseher mit AUDIO/VIDEO-Buchse
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Rot Weiß Gelb
Rot Weiß Gelb
Rückseite des Fernsehgeräts
Audio/Videokabel
(im Lieferumfang enthalten)
Rückseite dieses Geräts
Anschluss an einen Fernseher mit S-VIDEO-Buchse
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Rückseite des Fernsehgeräts
Audio/Videokabel
(im Lieferumfang enthalten)
S-Videokabel
Rückseite dieses Geräts
Rot Weiß
Rot Weiß
Anschluss an einen Fernseher mit COMPONENT VIDEO-Buchse
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Rückseite des Fernsehgeräts
Audio/Videokabel
(im Lieferumfang
enthalten)
Videokabel
Rückseite dieses Geräts
Rot Weiß
Rot Weiß
COMPONENT
VIDEO OUT
COMPONENT
VIDEO IN
Dieses Gerät
Progressives
Ausgangssignal
CRT
Anschluss eines Verstärkers oder einer Systemanlage
Erforderliche Einstellungen
OPTICAL IN
Digitales optisches
Audiokabel
Knicken Sie das Kabel nicht.
Den Stecker mit dieser Seite nach
oben ganz einstecken.
Rückseite dieses Geräts
Rückseite des Verstärkers
AUDIO IN
R L
Rückseite des Verstärkers
Rückseite dieses Geräts
Audiokabel
Rot Weiß
Rot Weiß
