Panasonic DMR-XW380EB

S-2

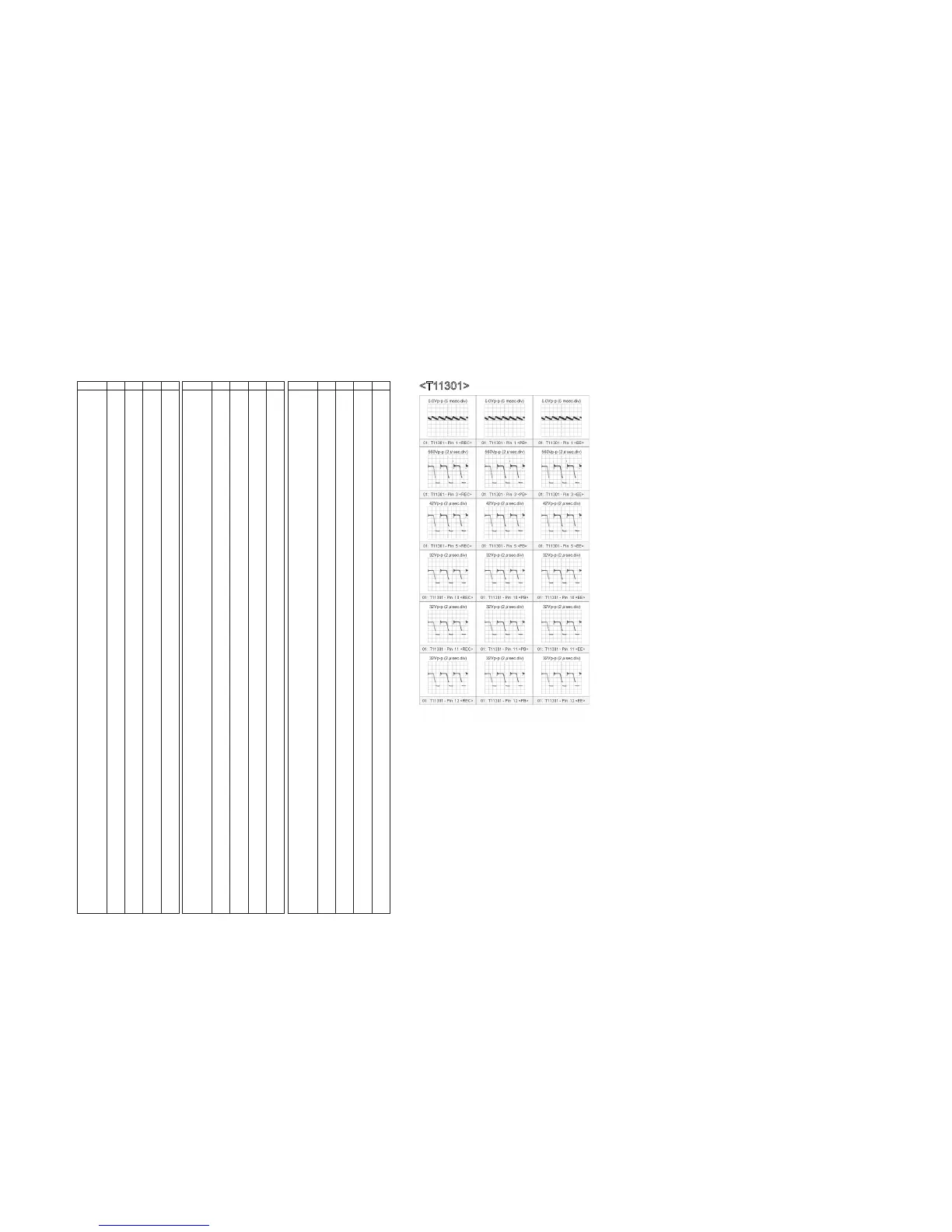

S2. Voltage and Waveform Chart
S2.1. Main P.C.B.
Note) Indicated voltage values are the standard values for the unit measured by the DC electronic circuit tester (high-impedance) with the chassis taken as standard.
Therefore, there may exist some errors in the voltage values, depending on the internal impedance of the DC circuit tester.
REF No. PIN No. REC PB EE
IC1601 1 3.3 3.3 3.3
IC1601 2 6 6 6
IC1601 3 0 0 0
IC1601 4 - - -
IC1601 5 - - -
IC1611 1 3.3 3.3 3.3
IC1611 2 0 0 0
IC1611 3 1.1 1.1 1.1
IC1611 4 3.3 3.3 3.3
IC1611 5 5.9 5.9 5.9
IC1621 1 5.9 5.9 5.9
IC1621 2 3.1 3.1 3.1
IC1621 3 5 5 5
IC1621 4 1.1 1.1 1.1
IC1621 5 0 0 0
IC6803 1 0 0 0
IC6803 2 0 0 0
IC6803 3 3.3 3.3 3.3
IC6803 4 0 0 0
IC6803 5 3.3 3.3 3.3
IC6803 6 3.3 3.3 3.3
IC6803 7 0 0 0
IC6803 8 3.3 3.3 3.3
IC11301 1 2.5 2.5 2.5
IC11301 2 1.6 1.6 1.6
IC11301 3 0 0 0
IC11301 4 14.4 14.4 14.5
IC11301 5 0 0 0
IC11301 6 - - -
IC11301 7 - - -
IC11301 8 - - -
IC11301 9 - - -
IC12201 1 9.9 9.9 9.9
IC12201 2 2.5 2.5 2.5
IC12201 3 0 0 0
IC14201 1 4.4 4.4 4.4
IC14201 2 - - -
IC14201 3 1.1 1.1 1.1
IC14201 4 1 1 1
IC14201 5 - - -
IC14201 6 1 1 1
IC14201 7 - - -
IC14201 8 0 0 0
IC14201 9 7.4 7.4 7.4
IC14201 10 - - -
IC14201 11 7.9 7.9 7.9
IC14201 12 - - -
IC14201 13 12.4 12.4 12.4
IC14201 14 12.4 12.4 12.4
IC14201 15 - - -
IC14201 16 3.2 3.2 3.2
IC14301 1 4.4 4.4 4.4
IC14301 2 3.1 3.1 3.1
IC14301 3 0 0 0
IC14301 4 1.1 1.1 1.1
IC14301 5 1.1 1.1 1.1
IC14301 6 0.6 0.6 0.6
IC14301 7 5.5 5.5 5.5
IC14301 8 5.4 5.4 5.4
IC14301 9 1.2 1.2 1.2
IC14301 10 0 0 0
IC14301 11 5.9 5.9 5.9
IC14301 12 4.4 4.4 4.4
IC14301 13 6.1 6.1 6.1
IC14301 14 7.4 7.4 7.4
IC14301 15 10.1 10.1 10.1
REF No. PIN No. REC PB EE
IC14301 16 12.4 12.4 12.4
P6701 1 3.3 3.3 3.3
P6701 2 3.3 3.3 3.3
P6701 3 0 0 0
P6701 4 0 0 0
P6701 5 0 0 0
P6701 6 3.3 3.3 3.3
P6701 7 3.2 3.2 3.2
P6701 8 3.3 3.3 3.3
P6701 9 3.3 3.3 3.3
P6701 10 0 0 0
P6701 11 0 0 0
P6701 12 3.3 3.3 3.3
P6701 13 3.3 3.3 3.3
P6701 14 3.3 3.3 3.3
P6701 15 3.3 3.3 3.3
P6701 16 3.3 3.3 3.3
P6701 17 3.3 3.3 3.3
P6701 18 3.3 3.3 3.3
P6701 19 0 0 0
P6701 20 5 5 5
P6701 21 5 5 5
P6701 22 0 0 0
P6701 23 0 0 0
P6702 1 0 0 0
P6702 2 0 0 0
P6702 3 0 0 0
P6702 4 0 0 0
P6702 5 0 0 0
P6702 6 3.1 3.1 3.1
P6702 7 0 0 0
P6702 8 3.3 3.3 3.3
P6702 9 3.3 3.3 3.3
P6703 1 3.2 3.2 3.2
P6703 2 0.5 0.5 0.5
P6703 3 0.6 0.6 0.6
P6703 4 3.1 3.1 3.1
P6703 5 3.3 3.3 3.3
P6703 6 3.3 3.3 3.3
P6703 7 3.3 3.3 3.3
P6703 8 3.3 3.3 3.3
P6703 9 3.1 3.1 3.1
P6703 10 3.2 3.2 3.2
P6703 11 - - -
P6703 12 5.9 5.9 5.9
P6703 13 5.9 5.9 5.9
P6703 14 12.4 12.4 12.4
P6703 15 12.4 12.4 12.4
P6703 16 12.4 12.4 12.4
P6703 17 12.4 12.4 12.4
P6703 18 0 0 0
P6703 19 0 0 0
P6703 20 0 0 0
P6703 21 0 0 0
P6703 22 3.1 3.1 3.1
P6703 23 0 0 0
Q7501 E 12.3 12.3 12.3
Q7501 C 0 0 0
Q7501 B 12.2 12.2 12.2
Q7502 E 0 0 0
Q7502 C 9.2 9.2 9.2
Q7502 B -0.1 -0.1 -0.1
Q7503 E 0.1 0.1 0.1
Q7503 C 9.8 9.8 9.8
Q7503 B 9.7 9.7 9.7
Q10101 E 0 0 0
REF No. PIN No. REC PB EE
Q10101 C 6.9 6.9 6.9
Q10101 B 0.1 0.1 0.1
Q10102 1 1.1 1.1 1.1
Q10102 2 0.1 0.1 0.1
Q10102 3 0 0 0
Q10102 4 0.1 0.1 0.1
Q12201 1 10.8 10.8 10.8
Q12201 2 9.9 9.9 9.9
Q12201 3 0 0 0
Q12201 4 1.6 1.6 1.6
Q13102 1 12.4 12.4 12.4
Q13102 2 12.4 12.4 12.4
Q13102 3 6.2 6.2 6.2
Q13102 4 12.4 12.4 12.4
Q13102 5 12.4 12.4 12.4
Q13102 6 12.4 12.4 12.4
Q14202 1 5.1 5.1 5.1
Q14202 2 5.1 5.1 5.1
Q14202 3 7.9 7.9 7.9
Q14202 4 12.4 12.4 12.4
Q14202 5 5.1 5.1 5.1
Q14202 6 5.1 5.1 5.1
Q14301 1 6 6 6
Q14301 2 6 6 6
Q14301 3 10.1 10.1 10.1
Q14301 4 12.4 12.4 12.4
Q14301 5 6 6 6
Q14301 6 6 6 6
Q14302 1 6 6 6
Q14302 2 6 6 6
Q14302 3 5.9 5.9 5.9
Q14302 4 0 0 0
Q14302 5 6 6 6
Q14302 6 6 6 6
QR7501 E 0 0 0
QR7501 C 12.1 12.1 12.1
QR7501 B 0 0 0
QR7502 E 3.3 3.3 3.3
QR7502 C 0 0 0
QR7502 B 3.1 3.1 3.1
QR10101 E 0 0 0
QR10101 C 0.1 0.1 0.1
QR10101 B 3.1 3.1 3.1
QR10103 E 0 0 0
QR10103 C 0 0 0
QR10103 B 3.1 3.1 3.1
QR13101 E 0 0 0
QR13101 C 0 0 0
QR13101 B 3.2 3.2 3.2
T11301 1 - - -
T11301 2 - - -
T11301 3 - - -
T11301 4 - - -
T11301 5 - - -
T11301 6 0 0 0
T11301 7 0 0 0
T11301 8 0 0 0
T11301 9 0 0 0
T11301 10 - - -
T11301 11 - - -
T11301 12 - - -
<T11301>
