34 SCHEMATIC DIAGRAM (CHARGER UNIT)
J1
1
2
DC_PLUG
TP2
Charge_minus
TP1
Charge_plus
TP3
TP4
D1
NC
R1
NC
NC
R2
D11
22
R12
R11
22

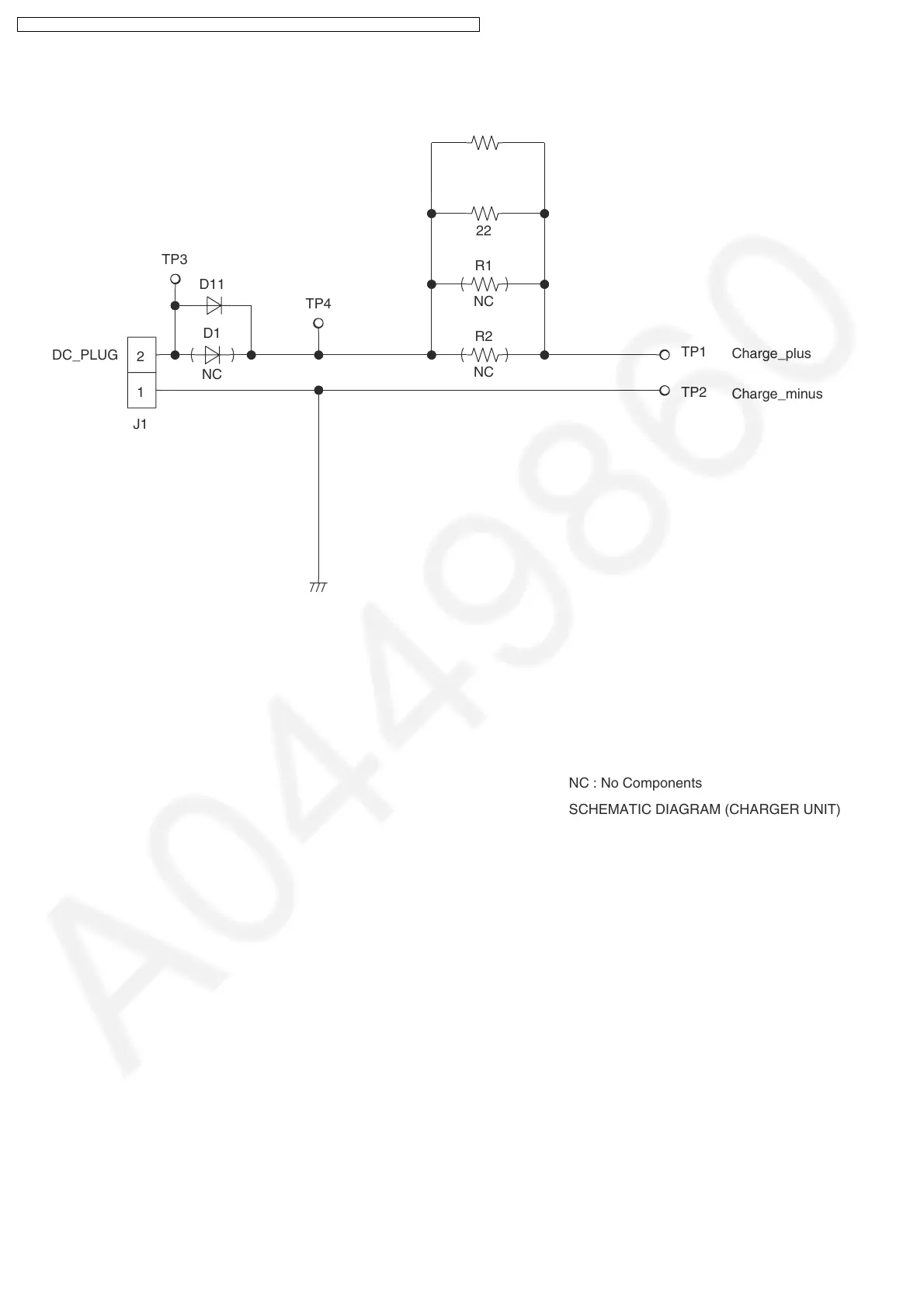

SCHEMATIC DIAGRAM (CHARGER UNIT)
NC : No Components
92
KX-TG1233BXS / KX-TG1233BXT / KX-TCA122CXS / KX-TCA122CXT / KX-TCA121CXS / KX-TCA121CXT
