(FOIL SIDE)
Q1006 B-6
Q1009 C-3
Q1010 A-6
Q1011 A-6
Q3601 D-4
Q3605 D-4
Q3610 C-4
Q3611 C-4
Q3612 D-4
Q3615 D-4
Q3616 D-4
Q3618 D-4
Q3624 C-5
Q4004 C-6
Q4305 B-7
Q4306 B-7
Q4307 B-7
Q4308 B-7
Q4309 B-7
Q4310 B-8
Q4315 B-8
QR1002 B-6
QR1007 B-3
QR3601 D-4
QR3602 D-4
QR3606 D-6
QR4301 B-8
QR4302 B-8
QR4304 C-7
QR4305 C-7
QR6203 A-7
QR6210 A-5
QR6211 A-5
QR6212 A-5
IC1005 B-3
IC3601 D-4
IC3603 D-3
IC3606 D-5
IC3607 D-5
IC3608 C-4
IC3609 C-5
IC3611 C-5
IC4304 A-7
IC4306 C-7
IC4308 D-7
IC4312 C-8
IC4315 B-7
IC4901 D-3
TL7001 A-8
VC3601 C-5
VC3602 D-5
FP3401 C-7
FP3402 B-7
FP6201 B-7
ADDRESS INFORMATION
Test Land
Adjstment
Connector

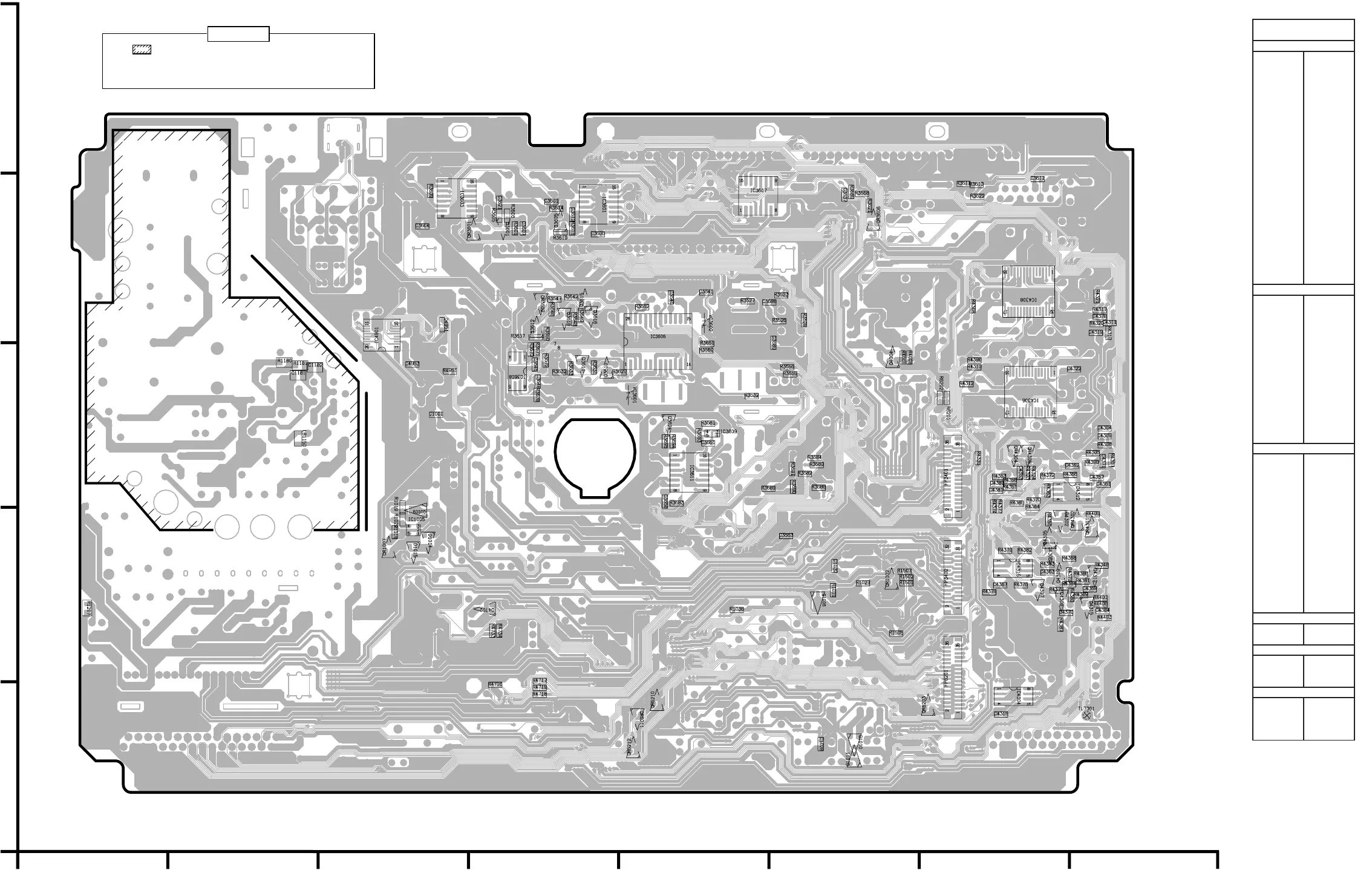

MAIN C.B.A.
Transistor
Transistor & Resistor
Integrated Circuit
(FOIL SIDE)
THE MARK INDICATES THE PRIMARY CIRCUIT TO
DISTINGUISH THE PRIMARY FROM THE SECONDARY CIRCUIT.
PAY ATTENTION NOT TO RECEIVE AN ELECTRIC SHOCK
DURING REPAIR AND SERVICE OF THE PRODUCTS.
CAUTION
HOT
