使用之前
5
VQT0S76

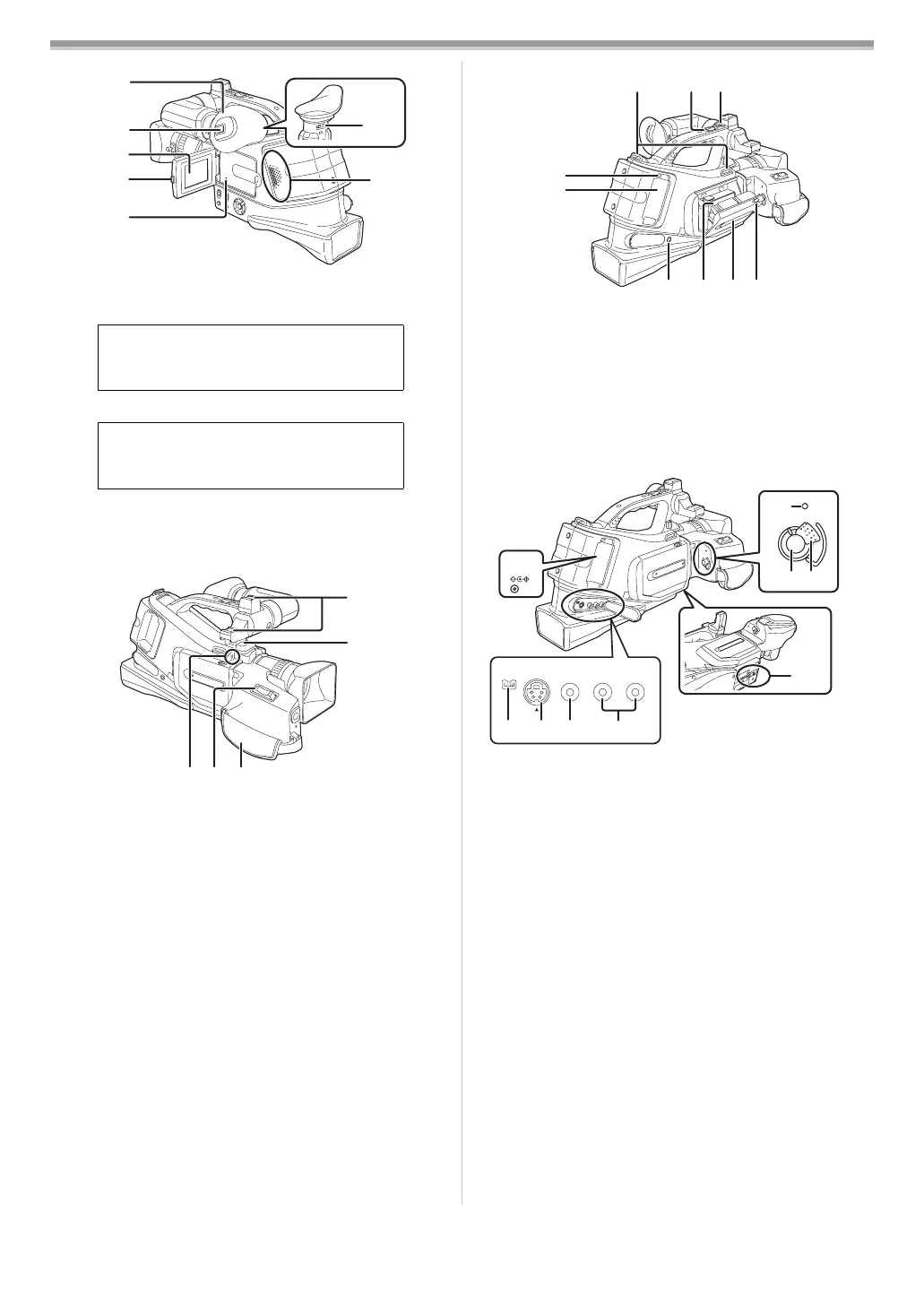

(13) 眼罩 -36-
(14)
取景器 -7-, -36-
(15)
LCD 顯示屏 -6-, -36-
(16)
LCD 顯示屏打開鍵 [PUSH OPEN] -6-
(17)
復位鍵 -31-, -34-
(18)
目鏡校正旋鈕 -7-
(19)
揚聲器 -24-
(20)
靈巧附件座 -15-
≥外部立體聲麥克風 （附件）等、安裝在此。
(21) 麥克風 ( 內置 , 立體聲 ) -18-
(22)
外部麥克風插孔 [EXT MIC] -15-
≥可連接外部麥克風或音頻設備。( 當使用該插座時、內置麥
克風將不會工作。)
(23) 變焦桿 [W/T] -18-, -24-
(24)
手執帶 -6-
(25) 肩背帶 -6-
(26)
次變焦桿 [W/T] -18-, -24-
(27)
次拍攝開始 / 停止鍵 -17-
(28)
電池推出鍵 [PUSH] -8-
(29)
電池固定器 -8-
(30)
頭戴耳機插座 [PHONES]
(31) 錄影帶固定器 -9-
(32)
錄影帶室蓋 -9-
(33)
錄影帶彈出柄 [OPEN/EJECT] -9-
(34)
直流輸入插孔 [DC IN] -7-
(35)
DV 端子 [DV] -27-
≥可將該端子連接至數位攝像設備。
(36) S-Video 輸出插座 [S-VIDEO OUT] -25-, -26-
(37)
視頻輸出插座 [VIDEO OUT] -25-, -26-
(38)
音頻輸出插座 [AUDIO OUT] -25-, -26-
(39)
電源指示燈 -10-
(40)
錄影開始 / 停止鍵 -17-
(41)
關 / 開 開關 [OFF/ON] -10-
(42)
三腳架座
這是一個孔眼、用於把攝錄放影機安裝到可選的三腳架 /
VW-CT45E 上。 ( 關於如何把三腳架安裝到攝錄放影機上、請仔
細閱讀使用說明書。)
由於 LCD 生產技術的限制、在取景器熒屏上
可能會有一些微小的亮點或者暗點。 但這不
是故障、不影響拍攝的圖片。
由於 LCD 生產技術的限制、在 LCD 顯示屏
熒屏上可能會有一些微小的亮點或者暗點。
但這不是故障、不影響拍攝的圖片。
(13)
(14)
(15)
(16)
(17)
(19)
(18)
(20)
(21)
(22) (23)(24)
(30) (31) (32) (33)
(25)
(26) (27)
(28)
(29)
DC IN 7.9V
VIDEO OUT
DV
AUDIO
L–
–R
OUT
S-VIDEO OUT
O
F
F
O
N
(40)(41)
(34)
(35)
(36) (37) (38)
(42)
(39)
