Panasonic S-36MK2E5A

169



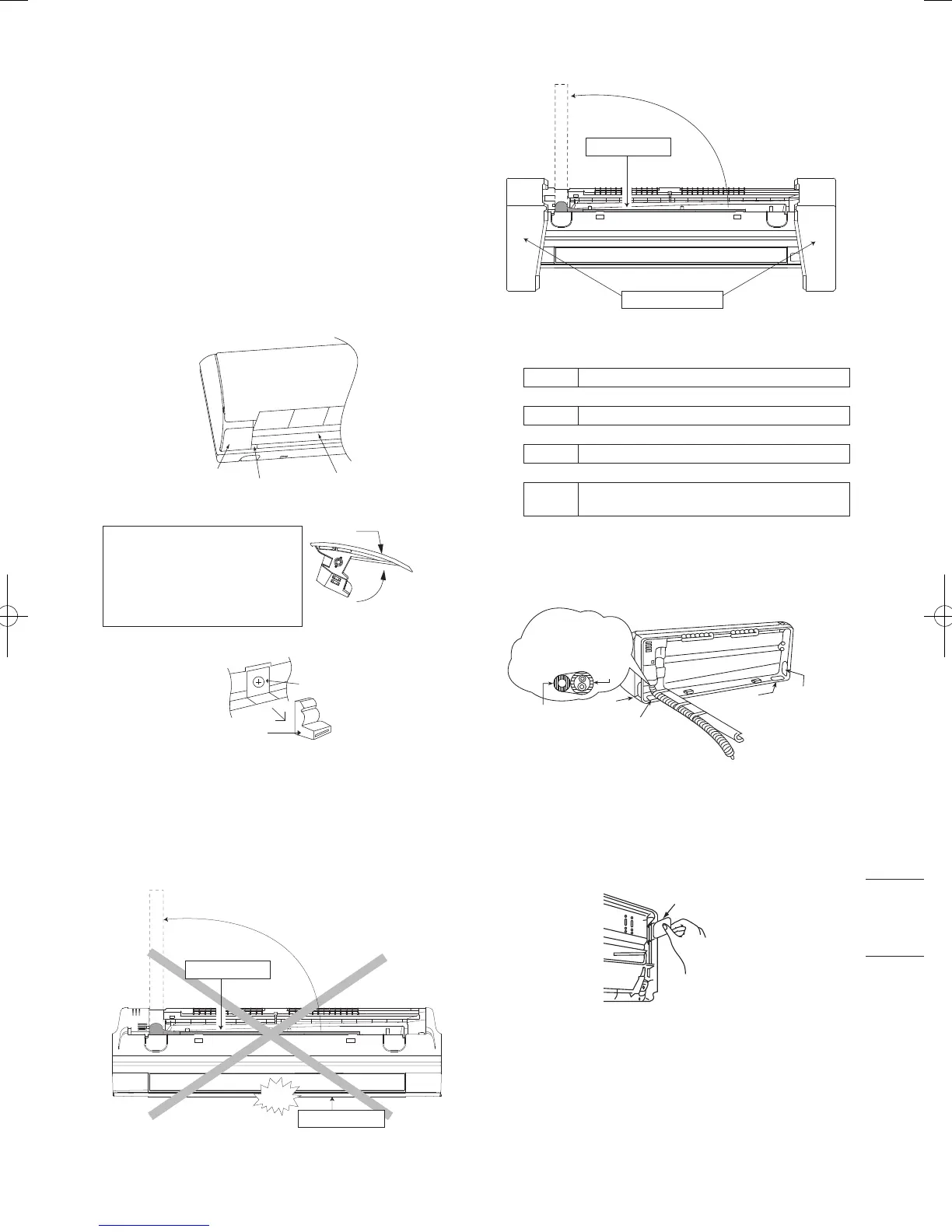

Убедитесь, что стена является достаточно прочной для
подвешивания блока.
(1) Убедитесь, что панель плотно прилегает к стене. Зазор
между стеной и блоком приведет к возникновению
шума и вибрации.

Выполните указанные ниже действия для того, чтобы
вынуть переднюю решетку при необходимости, например
во время обслуживания.
(1) Установите жалюзи вертикального направления
воздушного потока в горизонтальное положение.
(2)
Снимите 2 колпачка с передней решетки, как показано
на рисунке ниже, а затем выкрутите 2 монтажных винта.
(3) Потяните нижнюю часть передней решетки на себя,
чтобы снять переднюю решетку.
Передняя
решетка
Колпачок
Лопатка

При повторной установке
передней решетки сначала
установите жалюзи вертикального
направления воздушного потока
в горизонтальное положение, а
затем выполните действия пунктов
(2) – (3) в обратном порядке.
(Переместите
лопатку вверх)
Лопатка

Винт
Колпачок


● Не переворачивайте блок без амортизатора во время
извлечения трубопровода.
Такие действия могут привести к повреждению решетки
входа воздуха.
●
Используйте амортизатор во время извлечения трубопровода
для защиты решетки входа воздуха от повреждения.
PUSH
PUSH
Трубопровод
Решетка входа воздуха
извлеките трубопровод

PUSH
PUSH
Трубопровод
Амортизатор
извлеките трубопровод

(1) Для правого заднего трубопровода
Пункт 1 Извлеките внутренний трубопровод
↓
Пункт 2 Установите внутренний блок
↓
Пункт 3 Закрепите внутренний блок
↓
Пункт 4 Вставьте шнур питания и соединительный
кабель
• Вставьте кабели снизу блока через
отверстие панели управления до области
клеммной панели.

Дренажный шланг
Крышка для
нижнего
трубопровода
Крышка
для правого
трубопровода
Крышка
для левого
трубопровода
Крышка для
нижнего
трубопровода
Скрепите
его лентой с
трубопроводом в
положении, показанном
на рис. ниже.
Трубопровод


При отрезании крышки, сохраните крышку сзади корпуса,
как показано на рисунке, для последующей повторной
установки.
(Левая, правая и 2 нижнее крышки для трубопровода.)
Крышка для трубопровода

