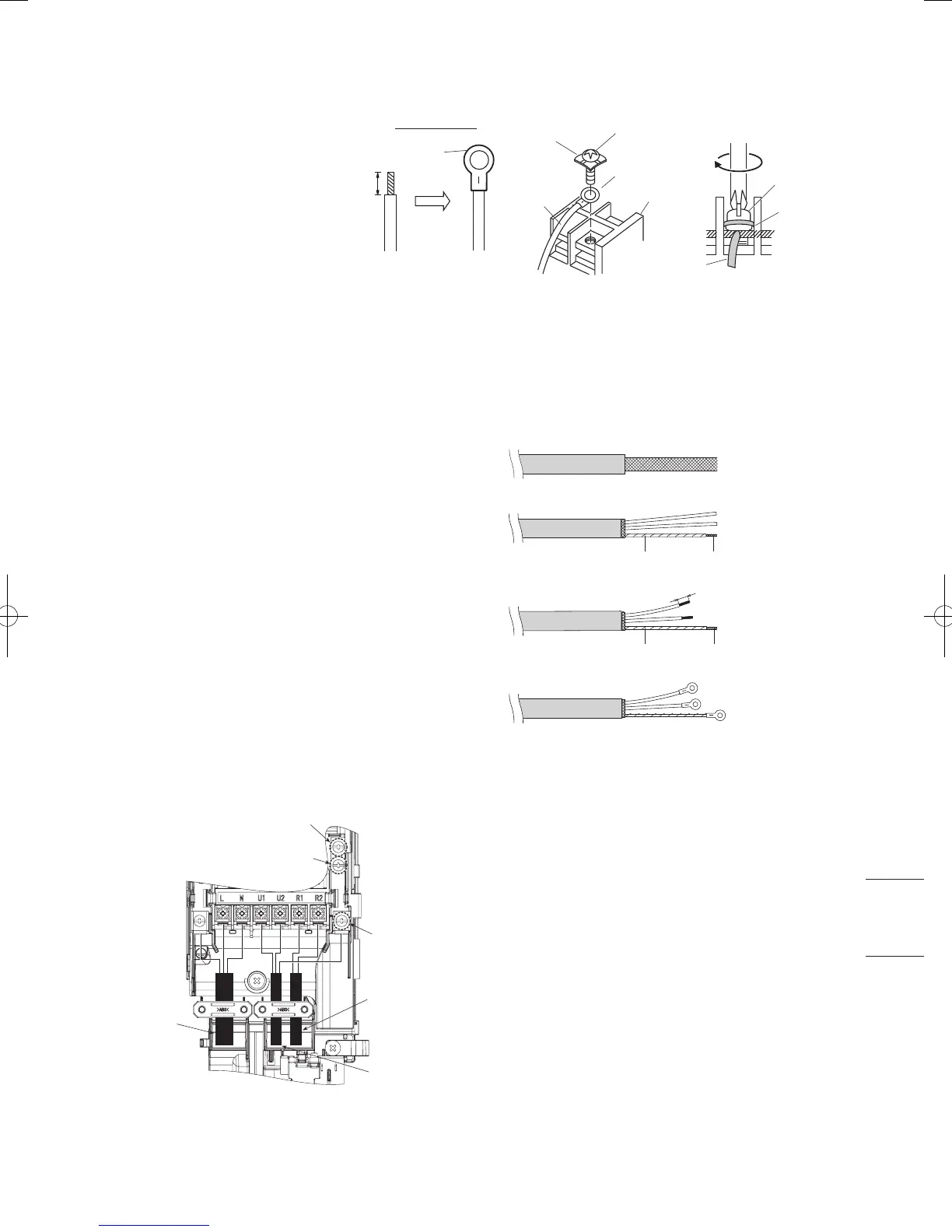

(1) Отрежьте конец провода с помощью
кусачек, затем удалите изоляцию,
чтобы оголить примерно 10 мм
многожильной проводки, и надежно
скрутите концы провода. (Рис. 4-7)
(2) С помощью крестообразной
отвертки открутите винты клеммы
на клеммной панели.
(3) С помощью зажима кольцевой
клеммы или клещей надежно
соедините каждый оголенный конец
провода с прижимом кольцевой
клеммы.
(4) Установите прижим кольцевой
клеммы, установите на место и
затяните с помощью отвертки
снятый винт клеммы. (Рис. 4-8)
■
(1) Удалите покрытие кабеля таким образом, чтобы не
поцарапать плетеный экран. (Рис. 4-9)
(2) Осторожно расплетите плетеный экран и надежно
скрутите вместе провода экрана. Изолируйте провода
экрана, пропустив их сквозь изоляционную трубку, или
обмотав изоляционной лентой. (Рис. 4-10)
(3) Снимите покрытие сигнального провода. (Рис. 4-11)
(4) Прикрепите прижимы кольцевой клеммы к
сигнальным проводам и экранированным проводам,
изолированным в Пункте (2). (Рис. 4-12)
Многожильный провод
Прижим
кольцевой
клеммы
Винт и
специальная
шайба
Прижим
кольцевой
клеммы
Клеммная панель
Прижим
кольцевой клеммы
Винт
Специальная шайба
Провод
Провод
Оголить 10 мм
8 мм
Изоляционная лента
Изоляционная лента
Сеть оплетки
Сеть оплетки
■
Винт защитного заземления
(Комплект внешнего электромагнитного
клапана для 3-стороннего выпуска)
Винт функционального заземления
(таймер расписания)
Используйте этот
винт во время
подсоединения
к заземлению
для межблочной
проводки
управления
Проводка пульта
дистанционного
управления
Шнур
питания
Межблочная
проводка
управления
