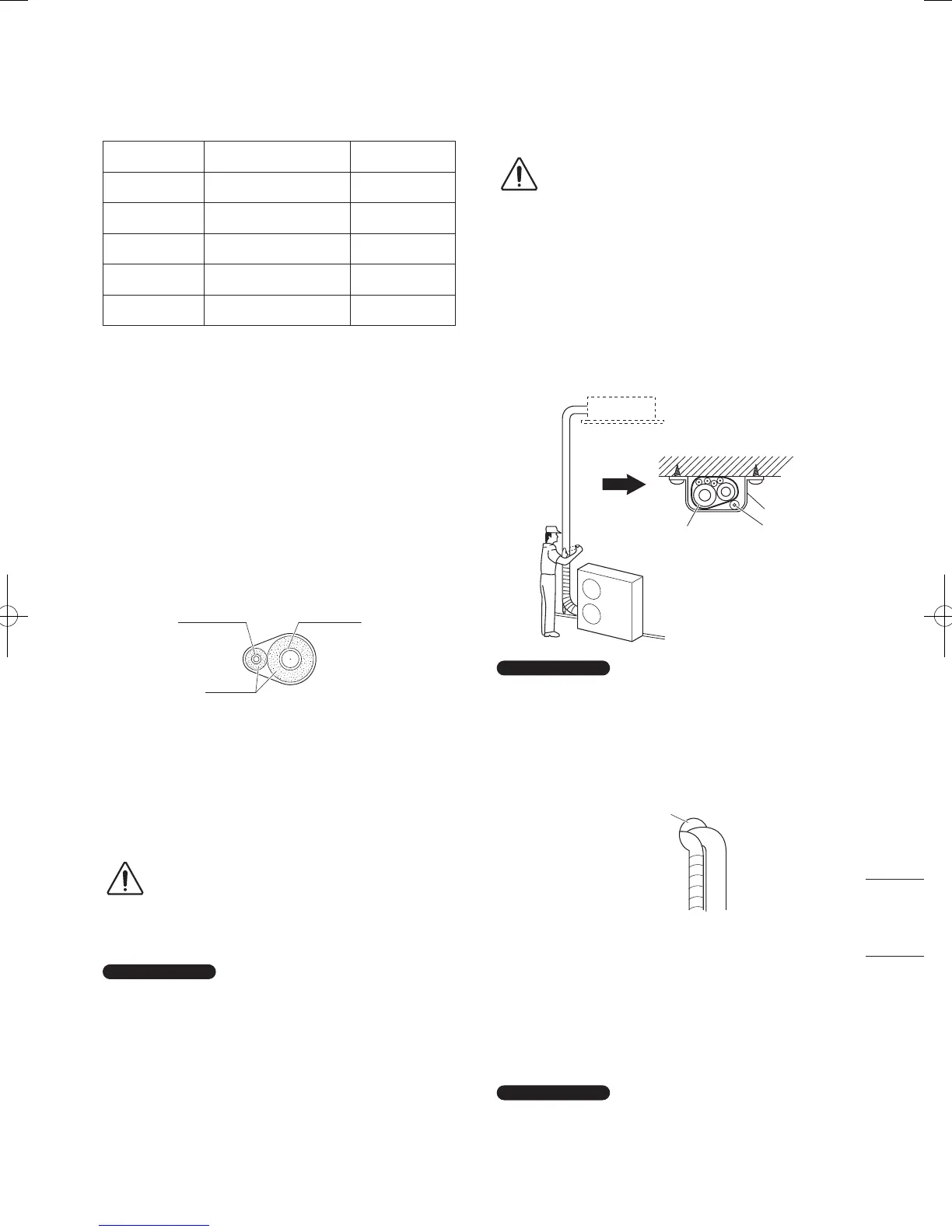

● Что касается конусных гаек на соединениях
трубопровода, обязательно используйте конусные
гайки, поставляемые с блоком, либо конусные гайки для
хладагента R410A (тип 2). Используемый трубопровод
хладагента должен иметь соответствующую толщину
стенки, как показано в таблице.
ø6,35 (1/4
дюйма)
14 – 18 Н · м
{140 – 180 кгс · см}
0,8 мм
ø9,52 (3/8
дюйма)
34 – 42 Н · м
{340 – 420 кгс · см}
0,8 мм
ø12,7 (1/2
дюйма)
49 – 61 Н · м
{490 – 610 кгс · см}
0,8 мм
ø15,88 (5/8
дюйма)
68 – 82 Н · м
{680 – 820 кгс · см}
1,0 мм
ø19,05 (3/4
дюйма)
100 – 120 Н · м
{1 000 – 1 200 кгс · см}
1,0 мм
Поскольку давление приблизительно в 1,6 раза
превышает обычное давление хладагента, использование
обычных конусных гаек (типа 1) или тонкостенных труб
может привести к разрыву трубы, получению травмы или
удушью, вызванному утечкой хладагента.
● Чтобы предотвратить повреждение конусного
соединения, вызванное чрезмерной затяжкой конусных
гаек, используйте в качестве ориентира во время
затяжки приведенную выше таблицу.
● Во время затяжки конусной гайки на трубе жидкости,
используйте разводной ключ с номинальной длиной
ручки 200 мм.
● Необходимо нанести термоизоляцию на все
трубопроводы блока, включая распределительное
соединение (приобретается отдельно).
Трубопровод жидкости Трубопровод газа
Изоляция
* В случае трубопровода газа изоляционный материал
должен обладать жаростойкостью до 120°C или выше.
В случае других трубопроводов он должен обладать
жаростойкостью до 80°C или выше.
Толщина изоляционного материала должна составлять
10 мм или больше.
Если внутри потолка температура превышает 30°C
по сухому термометру, а относительная влажность
превышает 70%, увеличьте толщину изоляционного
материала трубопровода газа на 1 позицию.
ПРЕДОСТЕРЕЖЕНИЕ
Обратите внимание на то, что датчик утечки газа должен
быть рассчитан на обнаружение хладагента R410A.
Для получения информации о подготовке к продувке
воздухом с помощью вакуумного насоса (тестовый пуск) см.
раздел «ПРОДУВКА ВОЗДУХОМ» в отдельной инструкции
по установке для внешнего блока.
Покройте соединения трубопровода прилагаемой
изоляцией для конусных соединений. Затем закрепите
изоляцию с обеих сторон с помощью виниловых фиксаторов
(снабжение на месте установки).
Материал, используемый для изоляции, должен обладать
хорошими изоляционными характеристиками, быть
простым в использовании, иметь длительный срок
эксплуатации и не должен легко поглощать влагу.
ПРЕДОСТЕРЕЖЕНИЕ
(1) На данном этапе трубы хладагента (и электрическую
проводку, если это разрешено местными правилами)
следует обмотать вместе бронелентой в 1 связку.
Чтобы предотвратить перелив конденсата через края
дренажного поддона, проложите дренажный шланг
отдельно от трубопровода хладагента.
(2)
Намотайте бронеленту от нижней части внешнего блока
до верхней части трубопровода, где он входит в стену.
Во время обматывания трубопровода перекрывайте
половину каждого предыдущего витка ленты.
(3) Прикрепите связку трубопровода к стене, используя по
1 фиксатору приблиз. через каждый метр. (Рис. 5-8)
Изолированные
трубы
Дренажный
шланг
Фиксатор
Не наматывайте бронеленту слишком туго, поскольку это
снизит эффективность теплоизоляции. Убедитесь также,
что дренажный шланг конденсата отделяется от связки и
конденсат вытекает далеко от блока и трубопровода.
После завершения изоляции и обматывания трубопровода,
воспользуйтесь герметизирующей замазкой для
герметизации отверстия в стене, чтобы предотвратить
попадание дождя и сквозняков. (Рис. 5-9)
Нанести замазку здесь
Трубопровод
См. Инструкцию по эксплуатации, прилагаемую к
дополнительному пульту дистанционного управления
таймера или дополнительному проводному пульту
дистанционного управления с высокими техническими
характеристиками.
