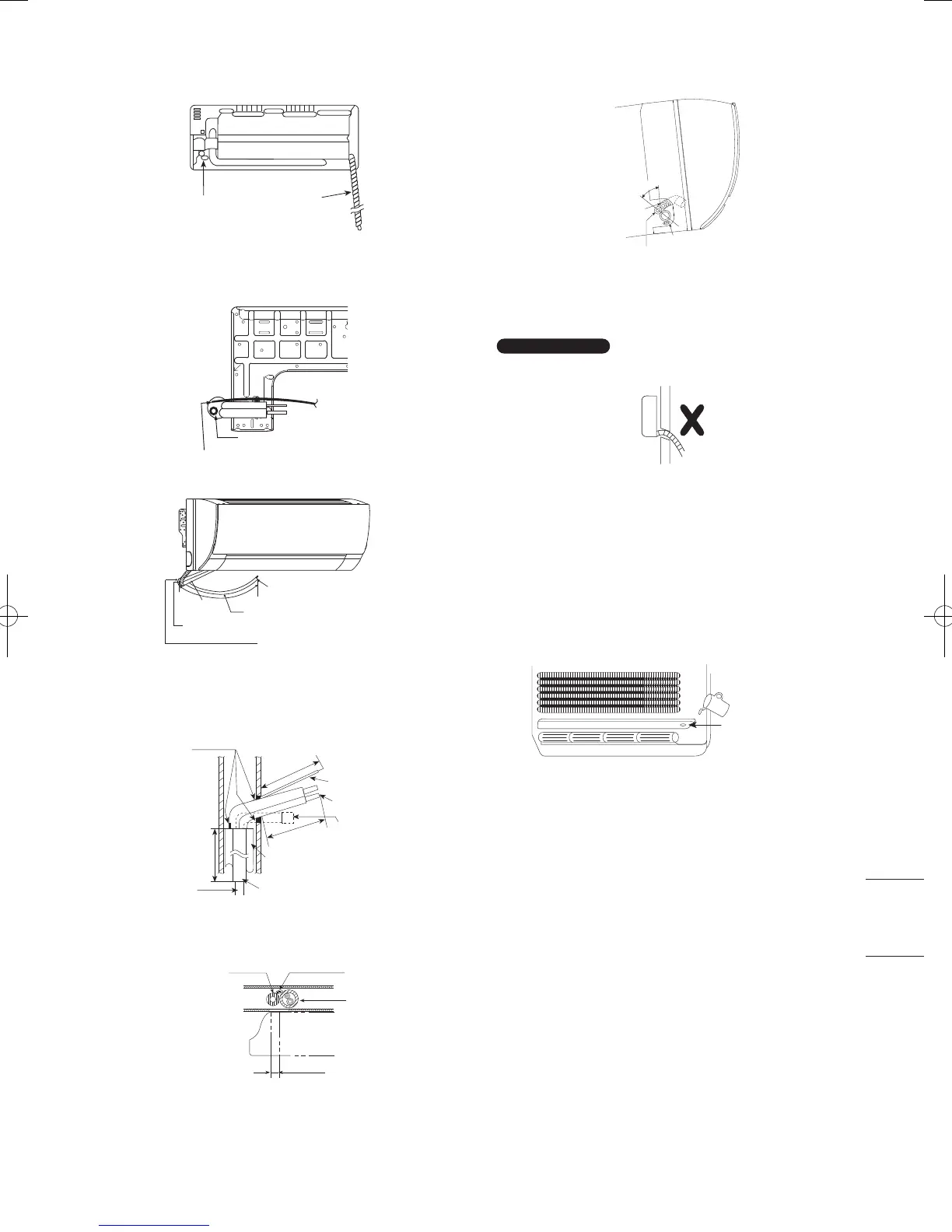

(1) Вид сзади для установки левого трубопровода
Колпачок
дренажа
Дренажный
шланг
(2) Слегка отрегулируйте трубопровод по направлению
вниз
DISTANCE
TO PIPE
HOLE
CENTER
128 mm
PIPE HOLE CENTER
Дренажный шланг
Соединительный кабель
Рукав для отверстия трубопровода
Дренажный шланг
Соединительный кабель
Более 1 150 мм
Трубопровод
(3) Извлечение трубопровода и дренажного шланга
в случае использования замоноличенного в бетон
трубопровода.
Нанесите замазку
или уплотняющий
материал для
герметической
заделки проема в
стене
Соединительный кабель
Трубопровод
Дренажный шланг от
главного блока
Труба PVC (VP-65) для трубопровода
и соединительного кабеля
Труба PVC для дренажного шланга (VP-30)
Труба PVC для
дренажного шланга
(VP-20)
Более
1 150 мм
Более
700 мм
Более 470 мм
72 мм
Кабель
Трубопровод
Внутренний блок
Труба PVC
дренажного шланга
(4) В случае использования левого трубопровода, вставка
соединительного кабеля и дренажного шланга.
45°
Дренажный
шланг
Кабель
Трубопровод
(При использовании правого трубопровода, выполните
такие же действия)
Будьте внимательны, чтобы не сгибать дренажный шланг
● Откройте переднюю панель и выньте воздушные
фильтры.
(Проверку дренажа можно выполнять, не снимая
передней решетки.)
● Налейте стакан воды в дренажный поддон из
стирофома.
● Убедитесь в том, что вода вытекает из дренажного
шланга внутреннего блока.
Дренажный поддон
из стирофома
