FRANÇAIS

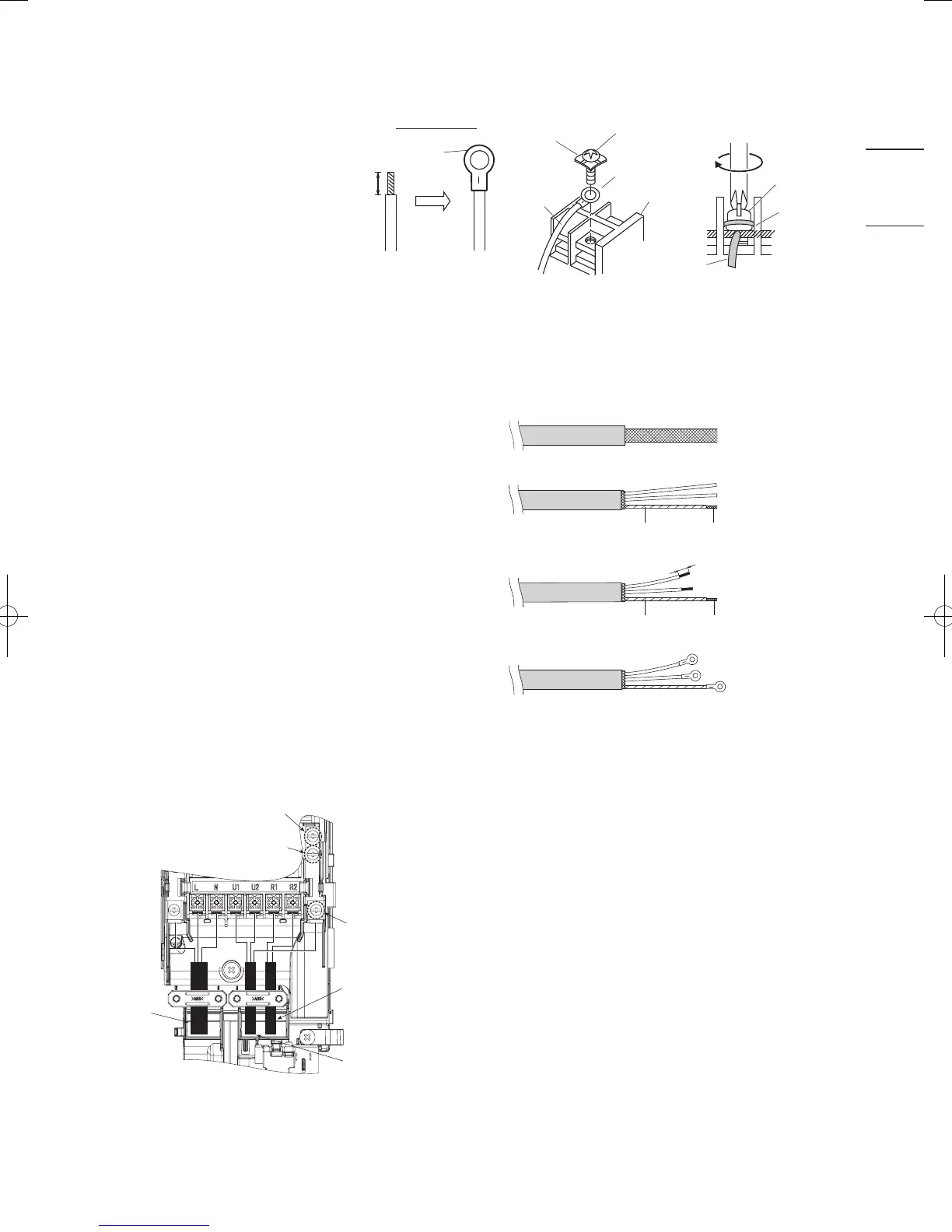

Comment connecter le câble à la borne
■ Pour câblage à garniture tressée
(1) Couper l’extrémité de câble avec une
pince coupante, puis dénuder l’isolant
pour exposer le câblage à garniture
tressée sur environ 10 mm, et torsader
bien les extrémités de câble. (Fig. 4-7)
(2) En utilisant un tournevis Phillips,
enlever la ou les vis de borne situées
sur la plaquette de bornes.
(3) En utilisant une pièce de fixation de
connecteur d’anneau ou une tenaille,
garnir chaque extrémité de câble
dénudée avec une cosse annulaire à
sertir.
(4) Placer la borne à anneau de pression,
remplacer et serrer la vis de borne
enlevée en utilisant un tournevis.
(Fig. 4-8)
■ Exemples de fils blindés
(1) Retirer l’isolant du câble sans endommager le blindage
tressé. (Fig. 4-9)
(2) Effilocher le blindage tressé et torsader les fils détressés
ensemble pour en faire un conducteur. Isoler les fils
blindés en les recouvrant d’une gaine isolante ou en les
enroulant de ruban isolant. (Fig. 4-10)
(3) Retirer l’isolant du fil de signaux. (Fig. 4-11)
(4) Fixer les cosses annulaires à sertir sur les fils de signal et
lesfilsblindésisolésàl’Étape(2).(Fig.4-12)
8 mm
Fil torsadé
Cosse
annulaire
à sertir
Visetrondelle
spéciale
Cosse
annulaire à
sertir
Plaque à bornes
Cosse annulaire
à sertir
Vis
Rondelle
spéciale
Fil
Fil
Dénudersur 10 mm
Fig. 4-7 Fig. 4-8
Ruban isolant
Ruban isolant
Blindage tressé
Blindage tressé
Fig. 4-9
Fig. 4-10
Fig. 4-11
Fig. 4-12
■ Exemple de câblage
Visprotectricedemiseàlaterre
(Kit d’électrovalve externe pour le
3WAY)
Visfonctionnelledemiseàlaterre
(Programmateur)
Utiliser cette vis lors
de la connexion à
la terre du blindage
pour le câblage de
commande entre
unités.
Câblage de
télécommande
Cordon
d’alimentation
Câblage de commande entre
unités
