Panasonic S-36MK2E5A

26

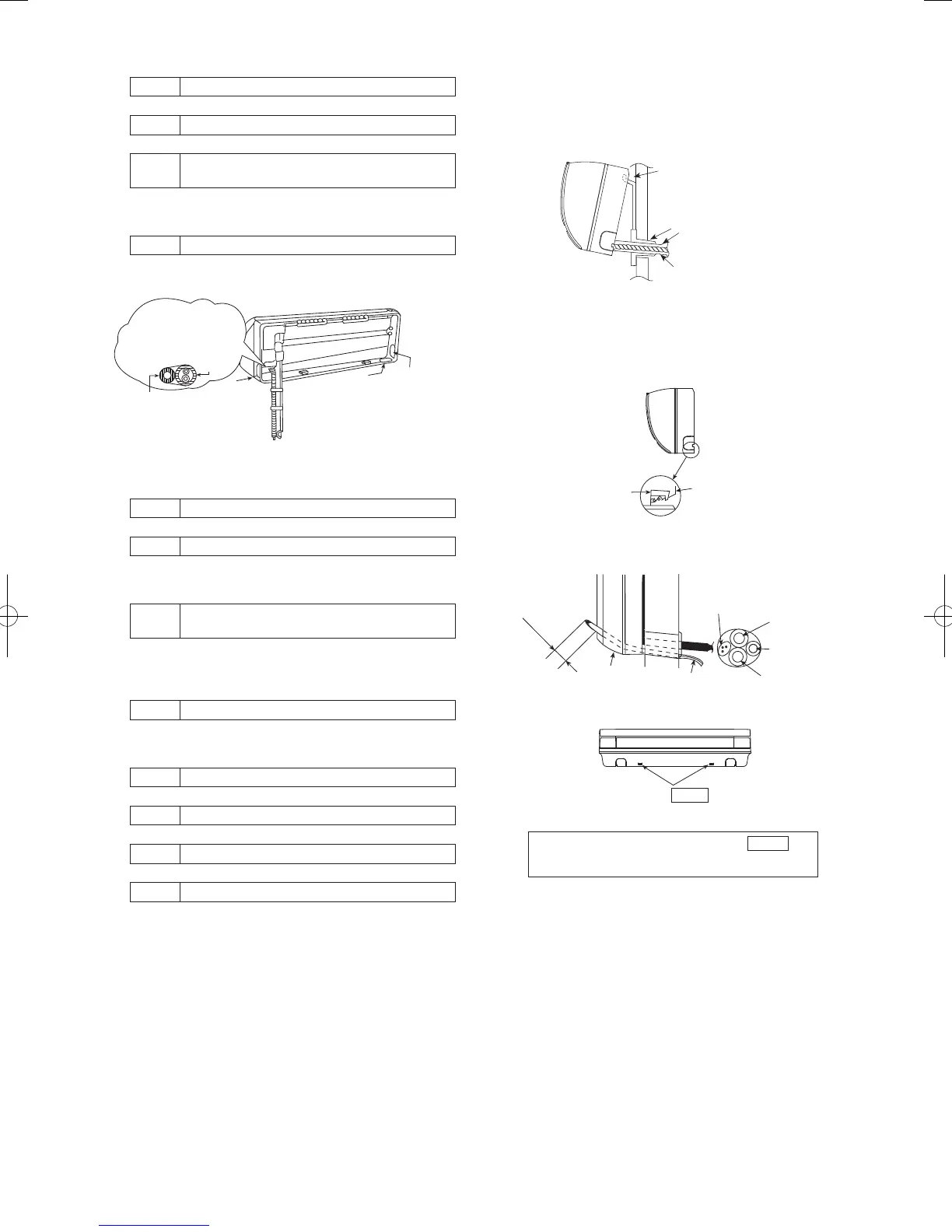

(2) Pour la tuyauterie droite et la tuyauterie inférieure droite
Étape1 Extraire la tuyauterie intérieure
↓
Étape2 Installer l’unité intérieure
↓
Étape3 Insérer le cordon d’alimentation et le câble de
raccordement
↓
• Insérerlescâblesdepuislebasdel’unitépar
l’orifice de la plaque de commande jusqu’à la
zone de la plaque à bornes.
Étape4 Fixer solidement l’unité intérieure
Fig. 3-13
(3) Pour la tuyauterie intégrée
Étape1 Remplacer le tuyau de vidange
↓
Étape2 Plier la tuyauterie intégrée
↓
• Utiliserunressortdecintrageouéquivalent
pour plier la tuyauterie de sorte qu’elle ne soit
pas écrasée.
Étape3 Tirer le câble de raccordement dans l’unité
intérieure
↓
• Lecordond’alimentationetlecâblede
raccordement de l’unité intérieure et de
l’unité extérieure peuvent être raccordés
sans avoir à retirer la grille avant.
Étape4 Couper et évaser la tuyauterie intégrée
↓
• Lorsdeladéterminationdesdimensions
de la tuyauterie, faire glisser l’unité à fond à
gauche sur la plaque de montage.
Étape5 Installer l’unité intérieure
↓
Étape6 Connecter la tuyauterie
↓
Étape7 Isoler et terminer la tuyauterie
↓
Étape8 Fixer solidement l’unité intérieure
Installer l’unité intérieure
Accrocher l’unité intérieure sur la partie supérieure de la plaque
de montage. (Engager l’unité intérieure dans le bord supérieur
de la plaque de montage). S’assurer que les crochets sont
correctement fixés sur la plaque de montage en les déplaçant
de gauche à droite.
Fig. 3-14
Fixer solidement l’unité intérieure
Appuyer les coins inférieurs gauche et droit de l’unité contre
la plaque de montage jusqu’à ce que les crochets s’engagent
dans les fentes (cliquètement).
Fig. 3-15
Insérer le câble de raccordement
70 – 80 mm
Fig. 3-16
Fig. 3-17
Pour déposer l’unité, pousser sur le repère
PUSH
en bas de l’unité et tirer légèrement vers soi pour
désengager les crochets de l’unité.
(Ceci peut également être utilisé pour la tuyauterie arrière
gauche et la tuyauterie inférieure.)
Tuyauterie droite et tuyauterie inférieure droite
Le coller
sur la tuyauterie dans la
position mentionnée dans
la figure ci-dessous.
Tuyau de vidange
Couvercle
pour la
tuyauterie
droite
Couvercle
pour la
tuyauterie
gauche
Couvercle pour
la tuyauterie
inférieure
Tuyauterie
Crochets sur la plaque de montage
Manchon pour l’orifice de la tuyauterie
Tuyauterie
Tuyau de vidange
Unité intérieure
Plaque de montage
Crochet de l’unité
Câble de raccordement
Tuyauterie côté gaz
Tuyauterie côté liquide
Tuyau de vidange
Surface du
guide
Câble de
raccordement
Environ
Marque
PUSH
