(2) Zur Leitungsverlegung nach rechts und rechts nach unten
Schritt 1 DieLeitungenausdemInnengerät ziehen
↓
Schritt 2 DasInnengerätinstallieren
↓
Schritt 3 DasStromversorgungskabelund
Verbindungskabeleinführen
↓
• DieKabelvonderUnterseitedesGerätsher
durch das Loch in der Steuerleiterplatte bis
zum Klemmenbrett führen.
Schritt 4 DasInnengerätbefestigen
Leitungsverlegung nach rechts und rechts nach unten
DieLeitungenwiein
der Abb. anordnen
und mit Klebeband
umwickeln.
Ablaufschlauch
Abdeckung für
Leitungsverlegung
nach rechts
Abdeckung für
Leitungsverlegung
nach links
Abdeckung für
Leitungsverlegung
nach unten
Leitungen
Abb. 3-13
(3) Für eingebettete Leitungen
Schritt 1 DenAblaufschlauchersetzen
↓
Schritt 2 DieeingebettetenLeitungenbiegen
↓
• EinenFeder-Rohrbiegeroderein
vergleichbares Werkzeug verwenden, um
ein Knicken der Leitungen zu vermeiden.
Schritt 3 DieVerbindungskabelindasInnengerätziehen
↓
• DasStromversorgungskabelunddas
Innengerät-Außengerät-Verbindungskabel
können ohne Entfernen des Frontgitters
angeschlossen werden.
Schritt 4 DieeingebettetenLeitungenaufLänge
schneiden und aufweiten
↓
• ZumErmittelnderLeitungsmaßedasGerät
am Montageblech bis zum Anschlag nach
links schieben.
Schritt 5 DasInnengerätinstallieren
↓
Schritt 6 DieLeitungenanschließen
↓
Schritt 7 DieLeitungenisolierenundfertigstellen
↓
Schritt 8 DasInnengerätbefestigen

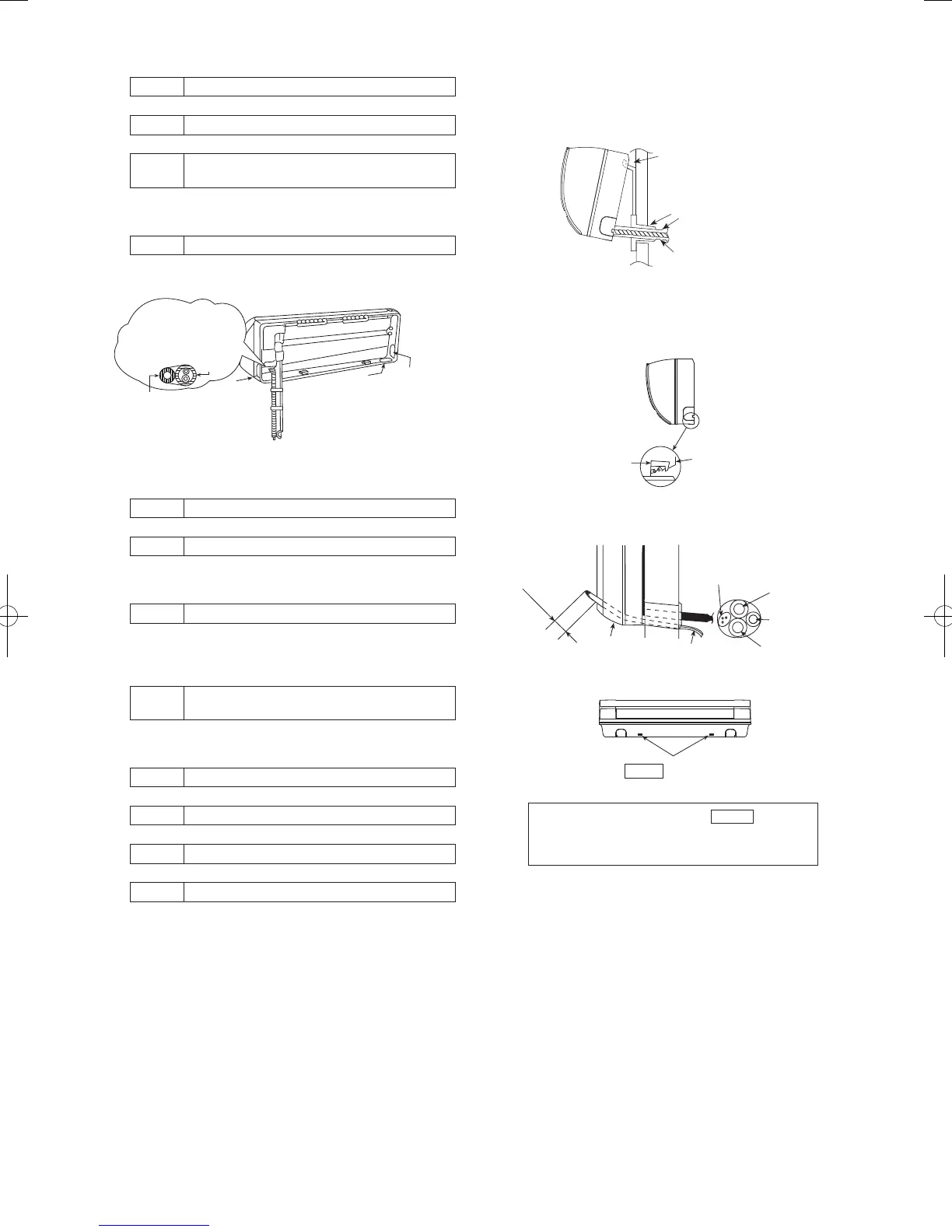

Das Innengerät installieren
DasInnengerätobenandasMontageblechhängen.(Das
Innengerät mit der Oberkante des Montageblechs in Eingriff
bringen).DurchBewegennachlinksundrechtssicherstellen,
dass die Haken fest am Montageblech greifen.
Haken am Montageblech
Hülse der Leitungsdurchführung
Leitungen
Ablaufschlauch
Innengerät
Abb. 3-14
Das Innengerät befestigen
DasGerätuntenlinksundrechtsandasMontageblech
andrücken, bis die Haken einrasten (hörbares Klicken).
Montageblech
Haken am Gerät
Abb. 3-15
Das Verbindungskabel einführen
70 – 80 mm
Verbindungskabel
Gasseitige Leitung
Flüssigkeitsseitige
Leitung
Ablaufschlauch
Führungsoberfläche
Verbindungskabel
Etwa
Abb. 3-16
PUSH
-Markierung
Abb. 3-17
Zum Abnehmen des Geräts auf die
PUSH
-Markierungen an der Unterseite des Geräts drücken
und dieses ein wenig zu sich ziehen, um die Haken
vom Gerät zu lösen.
(DieswirdbeiLeitungsverlegunglinksnachhintenbzw.nach
unten auf dieselbe Weise durchgeführt.)
