81
ITALIANO

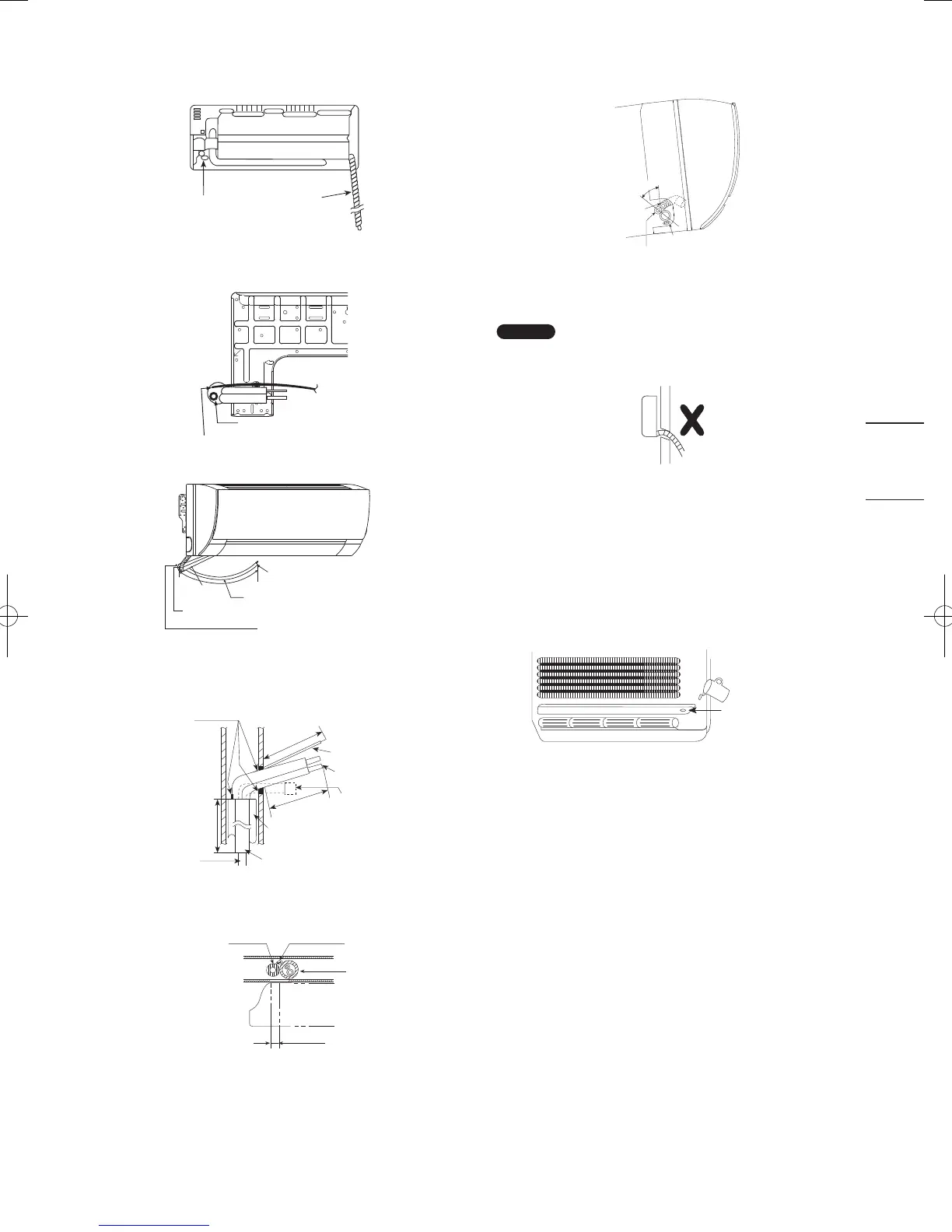

3-7. Sostituire il tubo flessibile di scarico
(1) Vistaposterioredell'installazionecontubazioneasinistra
Tappo di scarico
Tubo flessibile
di scarico
Fig. 3-18
(2) Regolare la tubazione leggermente verso il basso
DISTANCE
TO PIPE
HOLE
CENTER
128 mm
PIPE HOLE CENTER
Tubo flessibile di scarico
Cavo di collegamento
Fig. 3-19
Manicotto per foro tubazione
Tubo flessibile di scarico
Cavo di collegamento
Più di 1.150 mm
Tubazione
Fig. 3-20
(3) Come estrarre la tubazione e il tubo flessibile di scarico nel
caso di tubazione incorporata.
Applicare stucco o
materiale sigillante
per sigillare
l'apertura nella
parete
Cavo di collegamento
Tubazione
Tubo flessibile di scarico
dall'unità principale
TuboinPVC(VP-65)perla
tubazione e il cavo di collegamento
TuboinPVCperiltubo
flessibilediscarico(VP-30)
TuboinPVCper
il tubo flessibile di
scarico(VP-20)
Più di
1.150 mm
Più di 700 mm
Più di 470 mm
Fig. 3-21
72 mm
Cavo
Tubazione
Unità interna
TuboinPVCperiltubo
flessibile di scarico
Fig. 3-22
(4) Come inserire il cavo di collegamento e il tubo flessibile di
scarico nel caso di tubazione a sinistra.
45°
Tubo flessibile di scarico
Cavo
Tubazione
Fig. 3-23
(Per la tubazione a destra seguire la stessa procedura)
NOTA
Prestare attenzione a non piegare verso l'alto il tubo flessibile di
scarico
Fig. 3-24
3-8. Controllare lo scarico
● Aprire il pannello anteriore e rimuovere i filtri dell'aria.
(Lo scarico può essere controllato senza rimuovere la griglia
anteriore.)
● Versareunbicchiered'acquanelpolistireneespansodella
vaschetta di scarico.
● Controllare che l'acqua fuoriesca dal tubo flessibile di scarico
dell'unità interna.
Polistirene espanso della
vaschetta di scarico
Fig. 3-25
