CONFIGURAZIONE INTERRUTTORI DIP
In una configurazione la porta dati dell'RS485 della telecamera è utilizzata per il controllo della telecamera da una
Tastiera di controllo del sistema, gli interruttori DIP della telecamera devono essere configurati per specificare il
numero di unità e i parametri di comunicazione.
È necesario impostare gli interruttori DIP prima di installare la telecamera sul soffitto o a una parete.
■ Parametri di comunicazione (Interruttore DIP 2)
Le impostazioni predefinite di fabbricazione sono tutte OFF.
Interruttore 1: Terminatore (Resistenza Terminatore Interno)
Impostare su ON nei seguenti casi.
• Quando è collegata soltanto una telecamera.
• Quando soltanto una telecamera è collegata tramite la connessione
a margherita per una lunga distanza.
Interruttori dal 2 al 4: Parametri di comunicazione
Questa configurazione passa dalle 2 alle 4 linee di
comunicazione.
Utilizzare questi interruttori per selezionare il protocollo di
comunicazione da utilizzare.

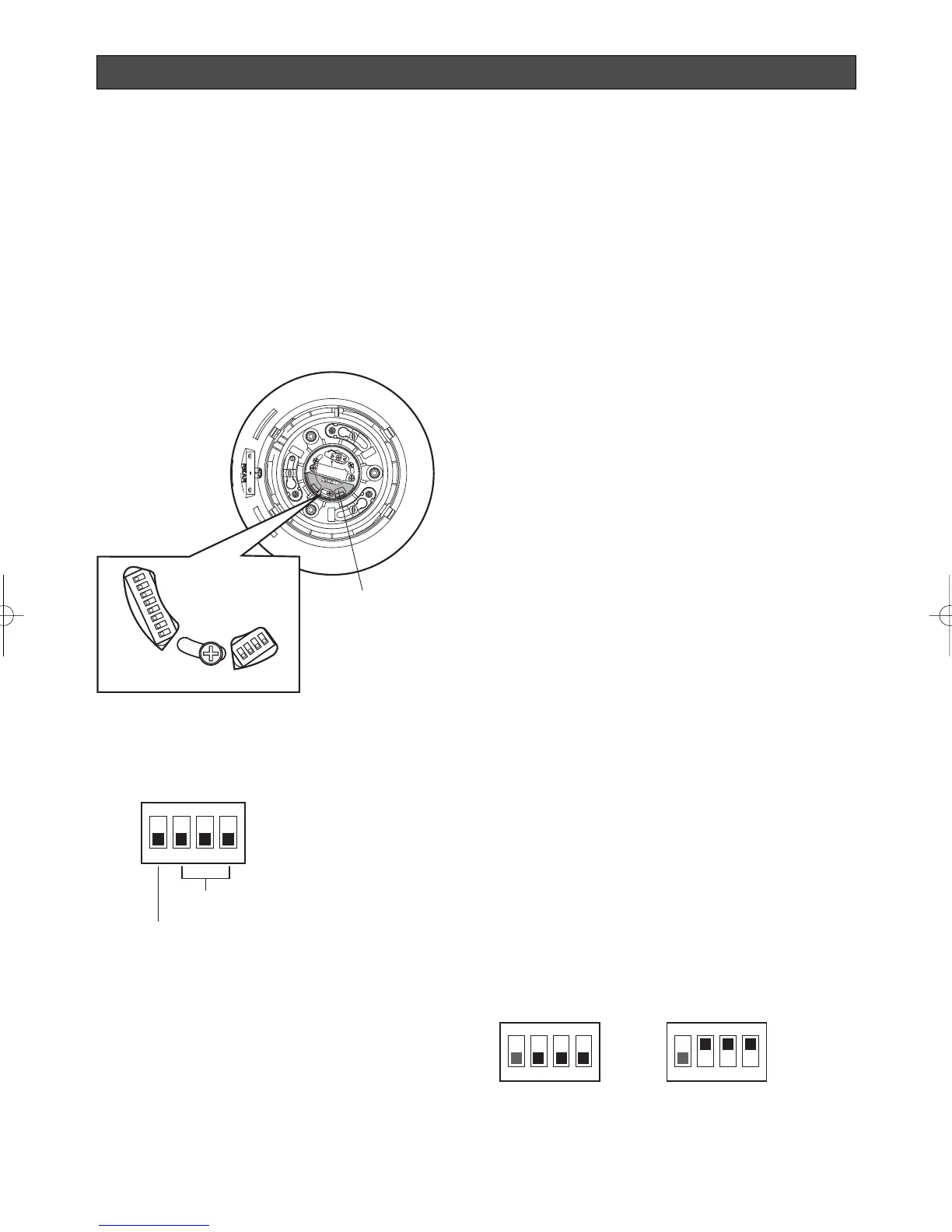

1234
ON
Terminatore
Parametri di
comunicazione
1234
ON
Comunicazione a 4 linee
1234
ON
Comunicazione a 2 linee
1. Applicazione e rimozione base superiore
Fare riferimento al manuale di installazione delle staffe
di montaggio vendute separatamente per la rimozione
della base superiore.
2. Rimuovere l’adesivo protettivo dalla parte superiore
dello schermo solare. (Conservare l’adesivo 4 fino alla
fase 4.) A questo punto è possibile impostare gli
interruttori DIP.
3. Impostare gli interruttori DIP nel seguente modo:
Parametri di comunicazione: impostare con interruttore
2
Numero unità: impostare con interruttore 1
4. Riposizionare l’adesivo protettivo sugli interruttori DIP.
RS485Setting
START
DIP SW1
O
N
1
2
3
4
5
6
7
8
DIP SW2
O
N
1
2
3
4
S
W
1
S
W2
Vista superiore
della telecamera
Adesivo protettivo
Interruttore DIP
