-233-
■ Installazione delle staffe
Fare riferimento alla guida di installazione fornita con le
staffe (WV-Q122 ecc), che sono vendute
separatamente, per maggiori informazioni sulla relativa
installazione.
■ Applicazione delle staffe alla tele-
camera
Fare riferimento alla guida di installazione fornita con le
staffe (WV-Q122 ecc), che sono vendute
separatamente, per maggiori informazioni sulla relativa
installazione.
1. Installare la copertura impermeabile sulla parte
superiore delle viti.

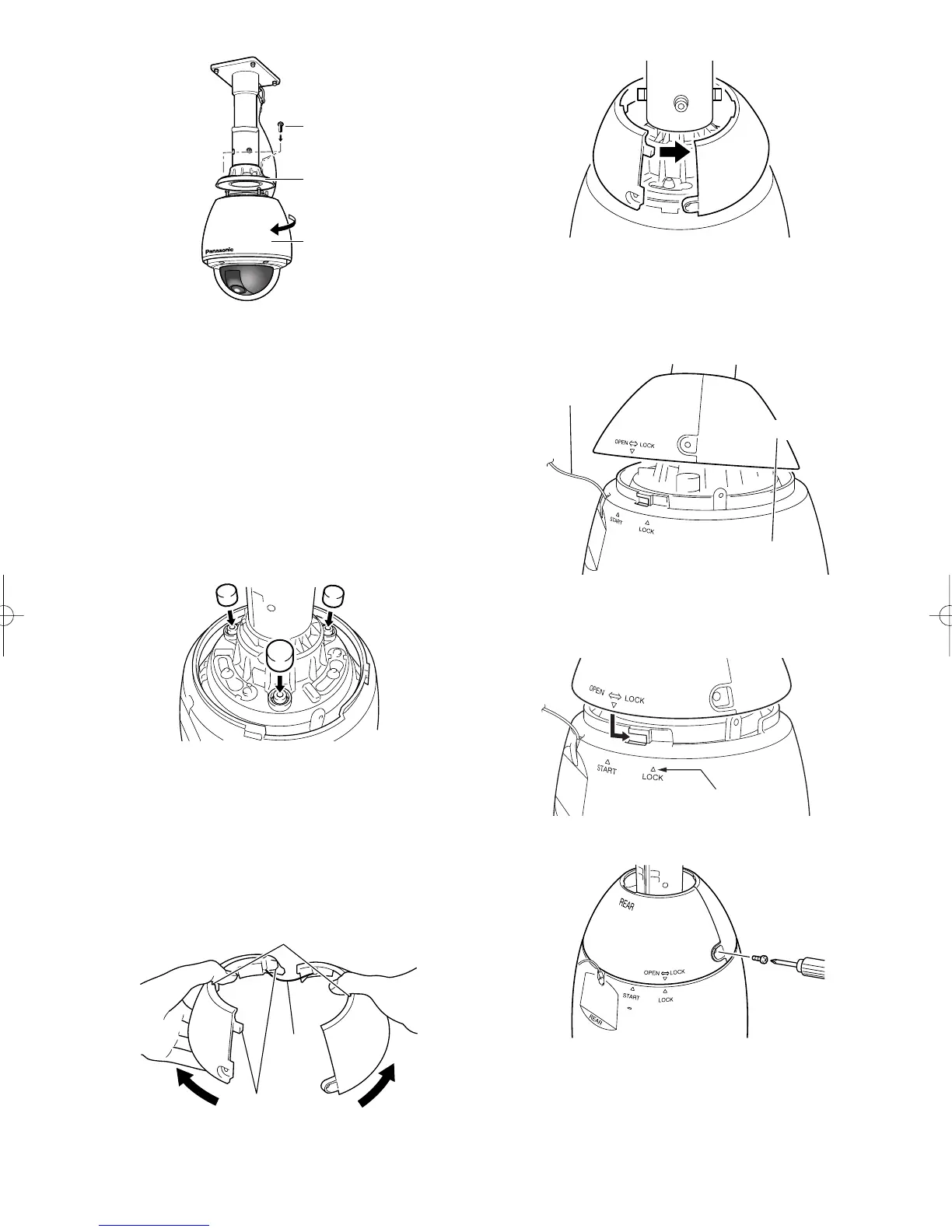

■ Applicazione dello schermo solare
anteriore/posteriore (in dotazione)
alla telecamera
1. Afferrare gli schermi solari anteriore e posteriore
per le intaccature sui bordi e rilasciare i ganci su
entrambi i lati per separarli.
Su un lato è presente un cavo per impedire che
vadano persi.
2. Sistemare gli schermi solari anteriore e posteriore
vicino alla base inferiore in posizione di montaggio.
3. Prima di bloccare lo schermo solare, chiudere gli
schermi solari anteriore e posteriore (prima
bloccare il gancio sul lato del cavo, quindi quello
sull’altro lato).
* Verificare che il cavo di sicurezza della
telecamera non resti infilato all’interno.
4. Allineare la freccia (
▽
) sullo schermo solare
posteriore con la freccia "START" (△) sullo schermo
solare e ruotare nella direzione della freccia "LOCK"
(△) fino allo scatto.
5. Utilizzare le viti sugli schermi solari anteriore/
posteriore per applicare la telecamera.
Nota: Per rimuovere gli schermi solari anteriore/
posteriore dalla telecamera, eseguire la procedura
sopra descritta al contrario.
Attenzione: Il cavo di sicurezza è stato progettato per
sorreggere il peso della telecamera. Non applicare al
cavo un peso maggiore di quello della telecamera.
