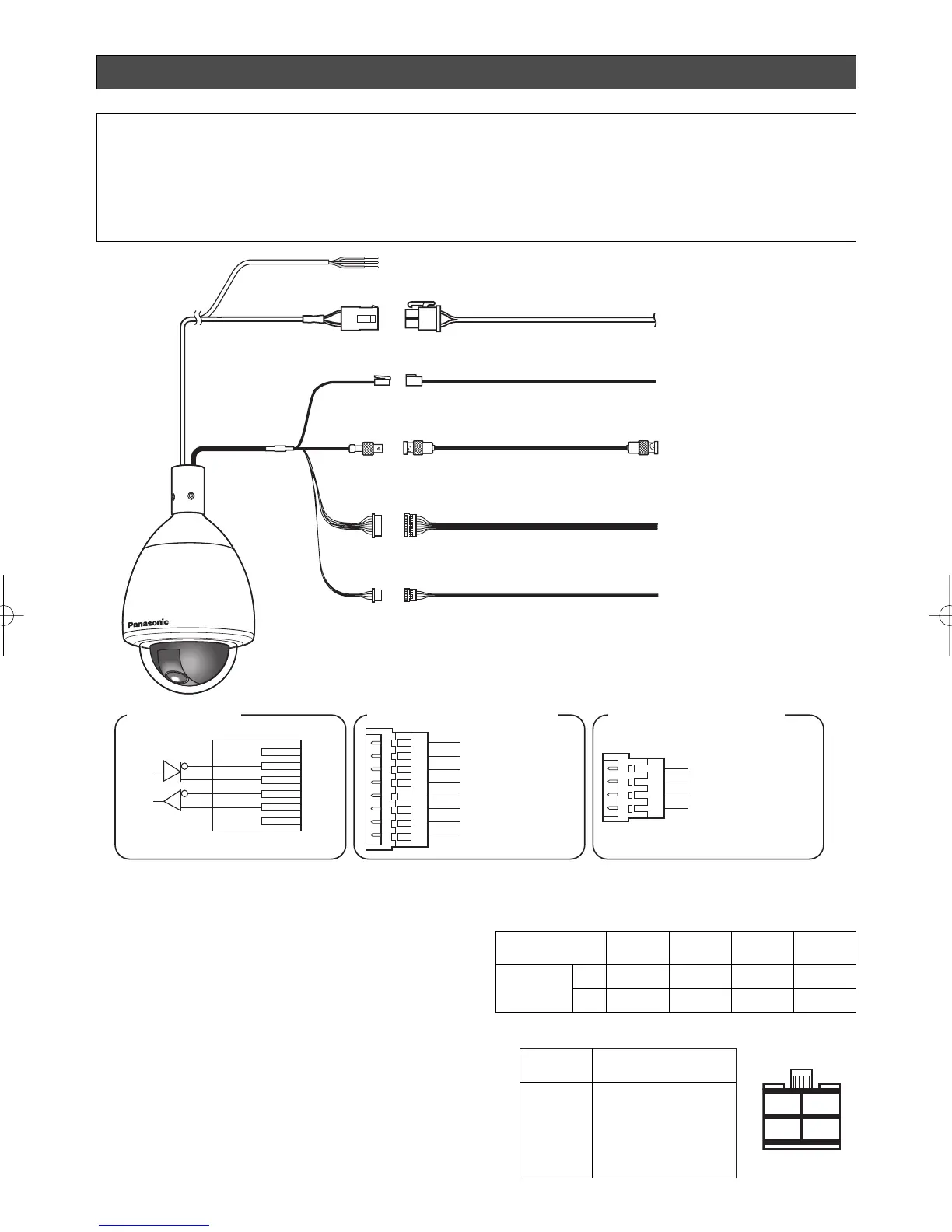

24 V c.a. (WV-CW964)
24 V c.a. Cavo per telecamera
Al sensore, ecc...
unità video, ecc...
ecc...
220 V - 240 V c.a.
*1: Per il cavo a coppie avvolte usare il cavo schermato a bassa impedenza con uno spessore di al
massimo AWG#22 (0,33 mm
2
).
*2: Mantenere la lunghezza totale del cavo coassiale al di sotto di 1200 metri (nel caso di RG-6/U (5C-2V)).
*3: Assicurarsi di collegare il cavo di massa a terra.
Valori Ingresso/Uscita Allarme
Ingresso Allarme : 5 V c.d. ingresso pull-up. Portata
richiesta di almeno 0,2 mA.
OFF :4 V c.d. minimo 5 V c.d.
massimo, o aperto
ON : 1 V c.d. massimo o corto
Uscita Allarme : Aprire colletore uscita. 16 V c.d.,
portata massima 100 mA
OFF :Aperto
ON : 100 mA massimo
* Quando si collega un dispositivo esterno, impostare il
sistema in modo che i valori non vengano superati.
Nota:
Non disattivare l’alimentazione della telecamera
entro 30 secondi dopo la sua accensione. Questo potrebbe
modificare la posizione di pan, tilt, zoom o fuoco.
Precauzioni
• I seguenti collegamenti dovrebbero essere eseguiti da personale qualificato o istallatori del sistema in
conformità con le norme locali.
• Si veda il dorso della copertina per il collegamento del cavo di alimentazione principale.
• Spegnere l’alimentazione della scatola dei fusibili prima di iniziare l’installazione, altrimenti si possono
provocare incendi, scosse elettriche, lesioni fisiche e danni ai materiali.
#24
(0.22 mm
2
)
Misura del diametro
del filo di rame (AWG)
Lunghezza
del cavo
(circa)
(m)
(ft)
#22
(0.33 mm
2
)
#20
(0.52 mm
2
)
#18
(0.83 mm
2
)
20 30 45
75
65 100 160
260
• Collegamento dell’alimentazione 24 V c.a.
Misure raccomandate del diametro dei fili per la linea 24 V c.a.
Informazioni del connettore accessorio
