Parkside PGDH A2 - Formas de Corte; Puesta en Funcionamiento

ES
115
trasero
15
, fijando el riel de fijación
15a
con el tornillo
12
. Fije los pies telescópicos laterales
7
con
la ayuda de los tornillos de enclavamiento para pies telescópicos laterales
13
(véase la fig. B).
 La altura de trabajo deseada puede ajustarse empleando los pies telescópicos
7
y
15
.
 Despliegue las cuatro prolongaciones de la placa de corte
5
soltando los tornillos
16
(véase la fig. J).
Introduzca las clavijas de bloqueo
26
en la prolongación de la placa de corte
5
. Apriete los
tornillos
16
de nuevo en cuanto las prolongaciones de la placa de corte
5
se encuentren en la
posición deseada (véase la fig. B).
 Ajuste el ángulo deseado para el riel de guía
10
ajustable. Fije el riel de guía ajustable
10
con la
ayuda del tornillo
24
(véase la fig. F).
 Despliegue el riel de guía
14
(véase la fig. I).
 Despliegue el estribo de corte
2
. Fije el estribo de corte
2
con los tornillos de ajuste del ángulo del
estribo de corte
23
en la posición deseada (véase la fig. E).
 Para desmontar el cortador de espuma dura de alambre caliente
1
, puede procederse en el orden
inverso. El alambre caliente
3
debe enfriarse antes de proceder al desmontaje.
z Puesta en funcionamiento
 Conecte la toma de corriente
17
con el enchufe para toma de corriente
17a
(véase la fig. C).
 Conecte el enchufe
8
con la toma de corriente.
 Coloque la espuma dura que se desee cortar por el riel de guía ajustable
10
sobre la placa de corte
4
.
 Los tornillos del tope de profundidad
25
permiten ajustar el tope para la profundidad de corte
28
.
Ajuste el tope de la profundidad de corte
28
a la medida deseada (véase la fig. G).
¡ATENCIÓN!: Si se ha elegido una profundidad mínima demasiado pequeña, el alambre choca
con las prolongaciones de la placa de corte. Disponga una distancia suficiente. ¡PELIGRO DE INCENDIO!
 Presione el botón de calentado
6
. El alambre caliente
3
se calienta en cuestión de segundos.
 Mantenga el botón de calentado
6
pulsado mientras corta la espuma dura del tamaño deseado
con el alambre caliente
3
.
 Suelte el botón de calentado
6
una vez finalizado el corte. El botón de calentado
6
no debe estar
pulsado de forma permanente ni fijarse en la posición pulsada. ¡PELIGRO DE INCENDIO!

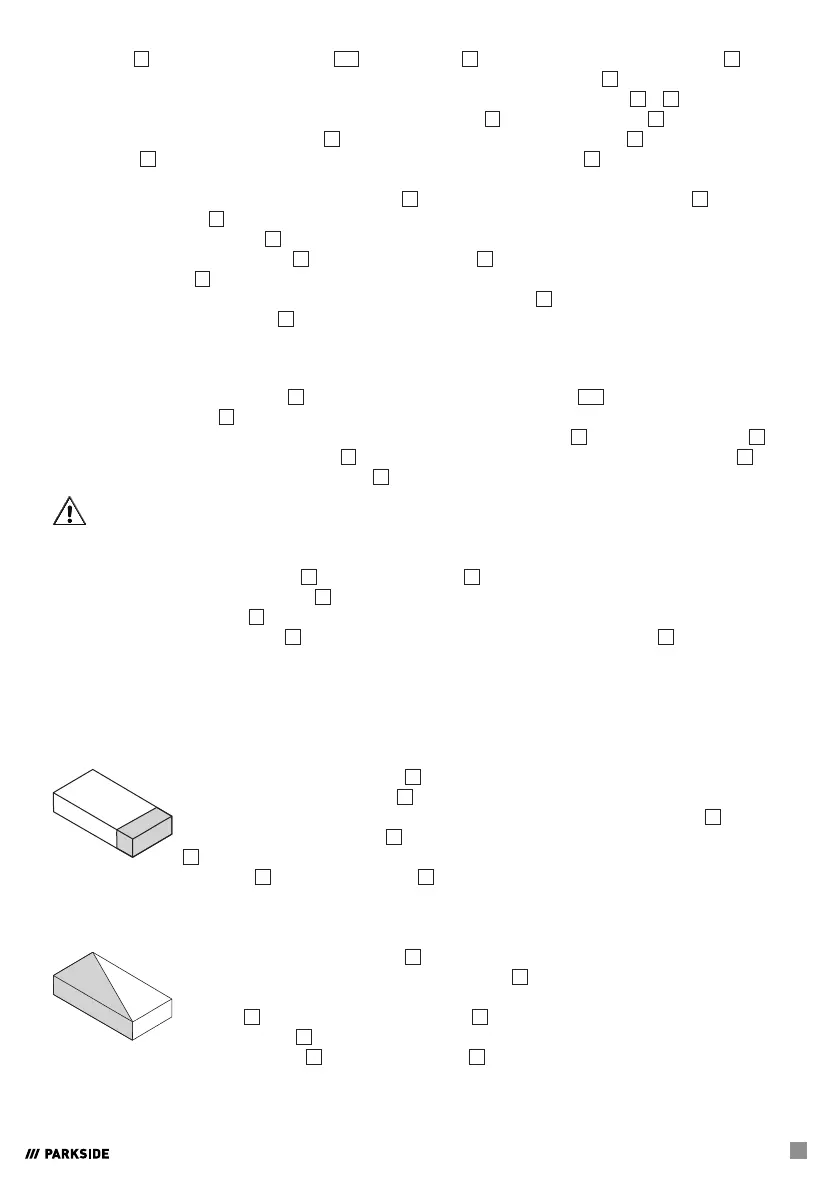

z Formas de corte
Corte recto
Ajustar el riel de guía ajustable
10
en ángulo a 90° (véase la fig. F) y ajustar el ajuste
de ángulo del estribo de corte
11
a 0°. Colocar el material y ponerlo en la posición
deseada. En caso necesario, ayudarse con el tope para ajuste de longitud
27
.
Pulsar el botón de calentado
6
y dejarlo presionado. Desplazar el estribo de corte
2
en dirección al material hasta que este se haya cortado completamente.
Soltar el botón de calentado
6
. El alambre caliente
3
se enfría en cuestión de segundos.
Corte en diagonal
Ajustar el riel de guía ajustable
10
en ángulo al ángulo deseado (véase la fig. F).
Ajustar el ajuste de ángulo del estribo de corte
11
a 0°. Colocar el material y ponerlo
en la posición deseada. En caso necesario, ayudarse con el tope para ajuste de
longitud
27
. Pulsar el botón de calentado
6
y dejarlo presionado. Desplazar el
estribo de corte
2
en dirección al material hasta que este se haya cortado completa-
mente. Soltar el botón de calentado
6
. El alambre caliente
3
se enfría en cuestión de segundos.
