Parkside PGDH A2 - Mise en Service; Variantes de Coupe

42
FR/BE/CH
l’aide de la vis
24
(cf. fig.F).
 Dépliez le rail de guidage
14
(cf. fig.I).
 Dépliez l’étrier de coupe
2
. Bloquez l’étrier de coupe
2
dans la position souhaitée à l’aide des vis
d’ajustement angulaire de l’étrier de coupe
23
(cf. fig.E).
 Pour démonter la table de découpe à fil chaud pour mousse rigide
1
, il est possible de procéder
dans l’ordre inverse. Le fil chaud
3
doit être refroidi avant le démontage.
z Mise en service
 Raccordez le branchement électrique
17
à la prise électrique
17a
(cf. fig.C).
 Branchez la fiche secteur
8
sur la prise.
 Posez la mousse rigide à découper le long du rail de guidage réglable
10
sur la plaquette de coupe
4
.
 Réglez la butée pour la profondeur de coupe
28
à l’aide des vis de la butée de profondeur
25
.
Réglez la butée pour la profondeur de coupe
28
à la dimension souhaitée (cf. fig.G).
ATTENTION!: si la profondeur minimale sélectionnée est trop faible, le fil chaud touchera les
rallonges de la plaquette de coupe. Veillez à conserver une distance suffisante. RISQUE D’INCENDIE!
 Actionnez le bouton de chauffage
6
. Le fil chaud
3
s’échauffe en quelques secondes.
 Maintenez le bouton de chauffage
6
enfoncé pendant que vous découpez la mousse rigide à la
taille souhaitée à l’aide du fil chaud
3
.
 Relâchez le bouton de chauffage
6
à la fin de chaque coupe. Le bouton de chauffage
6
ne doit
être ni enfoncé en permanence ni bloqué en position enfoncée. RISQUE D’INCENDIE!

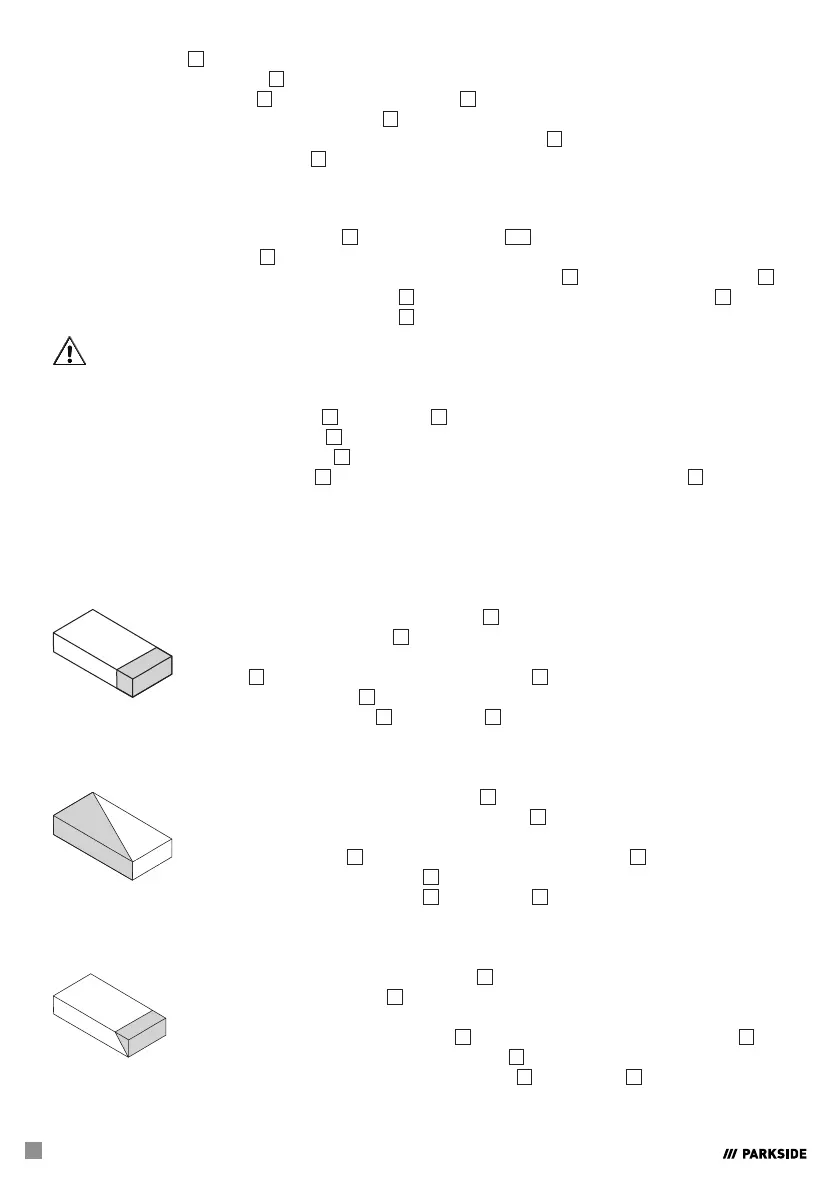

z Variantes de coupe
Coupe droite
Réglez le rail de guidage à angle réglable
10
sur 90° (cf. fig.F) et réglez l’ajustement
angulaire de l’étrier de coupe
11
sur 0°. Posez le matériau et placez-le dans la
position souhaitée. Si nécessaire, aidez-vous de la butée pour le réglage de la
longueur
27
. Appuyez sur le bouton de chauffage
6
et maintenez-le enfoncé.
Poussez l’étrier de coupe
2
vers le matériau jusqu’à ce que le matériau soit entière-
ment coupé. Relâchez le bouton de chauffage
6
. Le fil chaud
3
refroidit en quelques secondes.
Coupe oblique
Réglez le rail de guidage à angle réglable
10
sur l’angle de coupe souhaité (cf. fig.F).
Réglez l’ajustement angulaire de l’étrier de coupe
11
sur 0°. Posez le matériau et
placez-le dans la position souhaitée. Si nécessaire, aidez-vous de la butée pour le
réglage de la longueur
27
. Appuyez sur le bouton de chauffage
6
et maintenez-le
enfoncé. Poussez l’étrier de coupe
2
vers le matériau jusqu’à ce que le matériau soit
entièrement coupé. Relâchez le bouton de chauffage
6
. Le fil chaud
3
refroidit en quelques secondes.
Coupe d’onglet
Réglez le rail de guidage à angle réglable
10
sur 90° (cf. fig.F). Réglez l’ajustement
angulaire de l’étrier de coupe
11
à la dimension souhaitée de la coupe d’onglet.
Posez le matériau et placez-le dans la position souhaitée. Si nécessaire, aidez-vous de
la butée pour le réglage de la longueur
27
. Appuyez sur le bouton de chauffage
6
et
maintenez-le enfoncé. Poussez l’étrier de coupe
2
vers le matériau jusqu’à ce que le
matériau soit entièrement coupé. Relâchez le bouton de chauffage
6
. Le fil chaud
3
refroidit en
quelques secondes.
