Parkside PGDH A2 - Warianty CIęcia

86
PL
przedłużenia płyty tnącej
5
będą w żądanej pozycji (patrz rys. B).
 Ustawić żądany kąt dla regulowanej szyny prowadzącej
10
. Zamonotować regulowaną szynę
prowadzącą
10
przy pomocy śruby
24
(patrz rys. F).
 Rozłożyć szynę prowadzącą
14
(patrz rys. I).
 Rozłożyć pałąk tnący
2
. Ustalić pałąk tnący
2
śrubami do ustawiania kąta pałąk tnącego
23
w żądanej pozycji (patrz rys. E).
 Aby zdemontować przecinarkę do styropianu,
1
można wykonać wymienione czynności
w odwrotnej kolejności. Drut żarnikowy
3
musi zostać schłodzony przed demontażem.
z Uruchamianie
 Połączyć przyłącze prądowe
17
z gniazdem przyłącza prądowego
17a
(patrz rys. C).
 Połączyć wtyczkę sieciową
8
z gniazdkiem.
 Położyć styropian przeznaczony do cięcia wzdłuż regulowanej szyny prowadzącej
10
na płycie
tnącej
4
.
 Śrubami do ogranicznika głębokości
25
ustawia się ogranicznik głębokości cięcia
28
.
Ustawić ogranicznik głębokości cięcia
28
na żądany wymiar (patrz rys. G).
UWAGA!: Jeśli wybrano zbyt niską minimalną głębokość, drut żarnikowy styka się z przedłuże-
niami płyty tnącej. Należy zapewnić wystarczający odstęp. NIEBEZPIECZEŃSTWO POŻARU!
 Nacisnąć przycisk grzania
6
. Drut żarnikowy
3
nagrzewa się w ciągu kilku sekund.
 Przytrzymać wciśnięty przycisk grzania
6
, przecinając styropian przy użyciu drutu żarnikowego
3
na żądaną wielkość.
 Puścić przycisk grzania
6
po zakończeniu każdego cięcia. Przycisk grzania
6
nie może być
długotrwale naciskany i ustalany w pozycji naciśnięcia. NIEBEZPIECZEŃSTWO POŻARU!

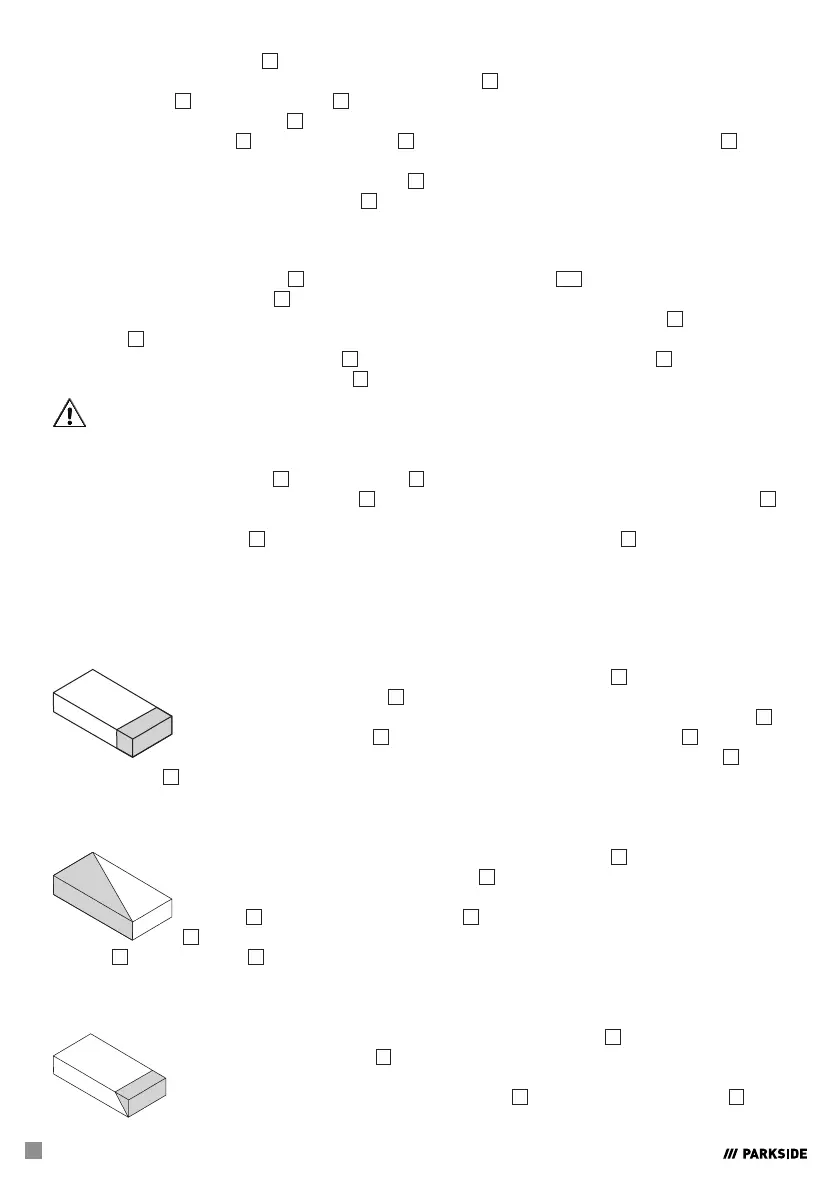

z Warianty cięcia
Cięcie proste
Ustawić regulowaną pod względem kąta szynę prowadzącą
10
na 90° (patrz rys. F)
i ustawić kąt pałąka tnącego
11
na 0°. Nałożyć materiał i wprowadzić w żądaną
pozycję. Ewentualnie skorzystać dla pomocy z ogranicznika do ustawiania długości
27
.
Nacisnąć przycisk grzania
6
i przytrzymać go. Przesuwać pałąk tnący
2
w kierunku
materiału, aż materiał zostanie całkowicie przecięty. Puścić przycisk grzania
6
.
Drut żarnikowy
3
schładza się w ciągu kilku sekund.
Cięcie skośne
Ustawić regulowaną pod względem kąta szynę prowadzącą
10
na żądany kąt cięcia
(patrz rys. F). Ustawić kąt pałąka tnącego
11
na 0°. Nałożyć materiał i wprowadzić
w żądaną pozycję. Ewentualnie skorzystać dla pomocy z ogranicznika do ustawiania
długości
27
. Nacisnąć przycisk grzania
6
i przytrzymać go. Przesuwać pałąk tnący
2
w kierunku materiału, aż materiał zostanie całkowicie przecięty. Puścić przycisk
grzania
6
. Drut żarnikowy
3
schładza się w ciągu kilku sekund.
Cięcie pod kątem
Ustawić regulowaną pod względem kąta szynę prowadzącą
10
na 90° (patrz rys. F).
Ustawić kąt pałąka tnącego
11
na żądany wymiar cięcia pod kątem.
Nałożyć materiał i wprowadzić w żądaną pozycję. Ewentualnie skorzystać dla
pomocy z ogranicznika do ustawiania długości
27
. Nacisnąć przycisk grzania
6
