Parkside PGDH A2 - Inbetriebnahme; Schnittvarianten

DE/AT/CH
27
 Die gewünschte Arbeitshöhe kann mit Hilfe der Teleskopstandfüße
7
und
15
eingestellt werden.
 Klappen Sie alle vier Verlängerungen der Schneidplatte
5
aus, indem Sie die Schrauben
16
lösen
(siehe Abb. J). Stecken Sie die Arretierungsstifte
26
in die Verlängerung der Schneidplatte
5
. Ziehen
Sie die Schrauben
16
wieder an, sobald die Verlängerungen der Schneidplatte
5
in der gewünsch-
ten Position sind (siehe Abb. B).
 Stellen Sie den gewünschten Winkel für die verstellbare Führungsschiene
10
ein. Fixieren Sie die
verstellbare Führungsschiene
10
mit Hilfe der Schraube
24
(siehe Abb. F).
 Klappen Sie die Führungsschiene
14
aus (siehe Abb. I).
 Klappen Sie den Schneidbügel
2
aus. Fixieren Sie den Schneidbügel
2
mit den Schrauben für die
Winkeleinstellung des Schneidbügels
23
in der gewünschten Position (siehe Abb. E).
 Um den Glühdraht-Hartschaumschneider
1
abzubauen, kann in umgekehrter Reihenfolge verfahren
werden. Der Glühdraht
3
muss vor dem Abbau abgekühlt sein.
z Inbetriebnahme
 Verbinden Sie den Stromanschluss
17
mit der Buchse für Stromanschluss
17a
(siehe Abb. C).
 Verbinden Sie den Netzstecker
8
mit der Steckdose.
 Legen Sie den zu schneidenden Hartschaum entlang der verstellbaren Führungsschiene
10
auf die
Schneidplatte
4
.
 Mit den Schrauben für Tiefenanschlag
25
wird der Anschlag für die Schnitttiefe
28
eingestellt. Stellen
Sie den Anschlag für die Schnitttiefe
28
auf das gewünschte Maß ein (siehe Abb. G).
ACHTUNG!: Falls die minimale Tiefe zu gering gewählt wurde trifft der Glühdraht auf die Verlän-
gerungen der Schneidplatte. Sorgen Sie für genügend Abstand. BRANDGEFAHR!
 Betätigen Sie den Heizknopf
6
. Der Glühdraht
3
erhitzt in wenigen Sekunden.
 Halten Sie den Heizknopf
6
gedrückt, während Sie mit Hilfe des Glühdrahtes
3
den Hartschaum in
die gewünschte Größe schneiden.
 Lassen Sie den Heizknopf
6
nach Ende jedes Schnittes los. Der Heizknopf
6
darf weder dauerhaft
gedrückt noch in der gedrückten Position fixiert werden. BRANDGEFAHR!

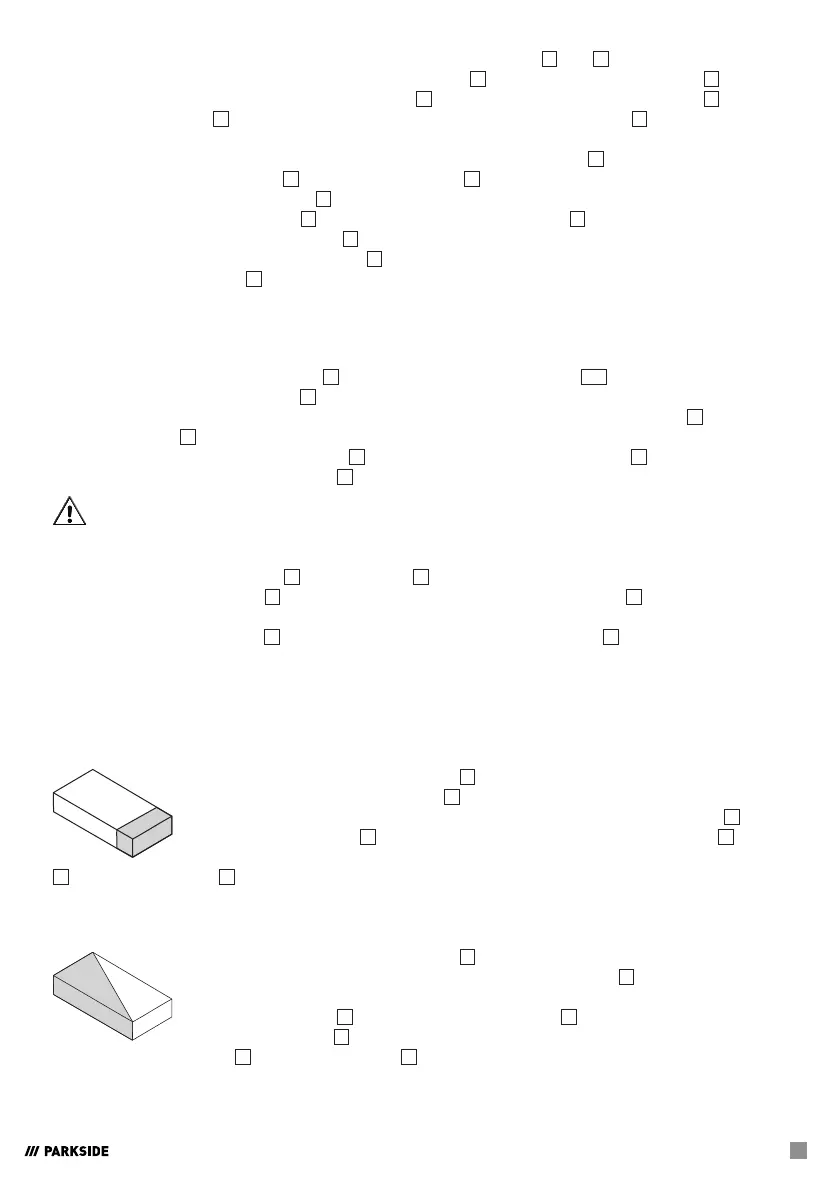

z Schnittvarianten
Gerader Schnitt
Im Winkel verstellbare Führungsschiene
10
auf 90° einstellen (siehe Abb. F) und
Winkeleinstellung des Schneidbügels
11
auf 0° einstellen. Den Werkstoff auflegen und
in die gewünschte Position bringen. Ggf. den Anschlag zur Längeneinstellung
27
zur
Hilfe nehmen. Heizknopf
6
drücken und gedrückt halten. Den Schneidbügel
2
in
Richtung Werkstoff schieben, bis der Werkstoff vollständig geschnitten ist. Heizknopf
6
loslassen. Glühdraht
3
kühlt in wenigen Sekunden ab.
Schrägschnitt
Im Winkel verstellbare Führungsschiene
10
auf den gewünschten Schnittwinkel
einstellen (siehe Abb. F). Winkeleinstellung des Schneidbügels
11
auf 0° einstellen.
Den Werkstoff auflegen und in die gewünschte Position bringen. Ggf. den Anschlag
zur Längeneinstellung
27
zur Hilfe nehmen. Heizknopf
6
drücken und gedrückt
halten. Schneidbügel
2
in Richtung Werkstoff schieben, bis der Werkstoff vollständig
geschnitten ist. Heizknopf
6
loslassen. Glühdraht
3
kühlt in wenigen Sekunden ab.
