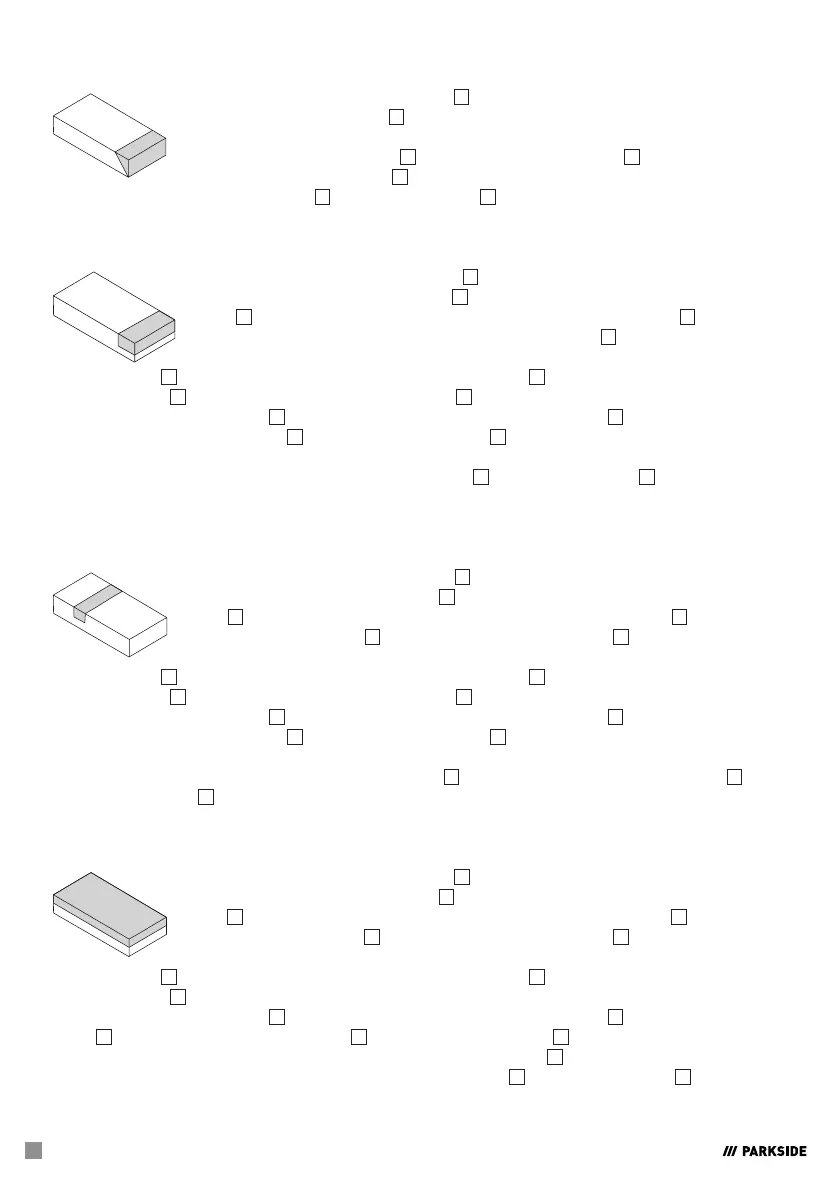

Gehrungsschnitt
Im Winkel verstellbare Führungsschiene
10
auf 90° einstellen (siehe Abb. F). Winkel-
einstellung des Schneidbügels
11
auf das gewünschte Maß des Gehrungsschnitts
einstellen. Den Werkstoff auflegen und in die gewünschte Position bringen. Ggf. den
Anschlag zur Längeneinstellung
27
zur Hilfe nehmen. Heizknopf
6
drücken und
gedrückt halten. Schneidbügel
2
in Richtung Werkstoff schieben, bis der Werkstoff
vollständig geschnitten ist. Heizknopf
6
loslassen. Glühdraht
3
kühlt in wenigen Sekunden ab.
Falzschnitt/Stufenschnitt
Im Winkel verstellbare Führungsschiene
10
auf 90° einstellen (siehe Abb. F) und
Winkeleinstellung des Schneidbügels
11
auf 0° einstellen. Nutzen Sie den Tiefenan-
schlag
28
: Lösen Sie dazu jeweils die Schraube für den Tiefenanschlag
25
auf beiden
Seiten der Schneidschiene. Bringen Sie den Tiefenanschlag
28
jeweils in die
gewünschte Position und fixieren Sie diesen durch Festdrehen der Schraube für den
Tiefenanschlag
25
(HINWEIS: Um ein Verkanten der Schneidschiene
2
zu vermeiden, müssen die
Tiefenanschläge
28
auf beiden Seiten der Schneidschiene
2
jeweils gleich eingestellt werden). Den
Werkstoff auflegen. Heizknopf
6
drücken und gedrückt halten. Schneidschiene
2
in Richtung Werkstoff
schieben, bis die Schneidschiene
2
durch den Tiefenanschlag
28
gestoppt wird. Die zuvor eingestellte
Stufentiefe wird geschnitten. Bei Erreichen der Stufentiefe das Material in die gewünschte Richtung
wegziehen, bis die Stufe komplett geschnitten ist. Heizknopf
6
loslassen. Glühdraht
3
kühlt in wenigen
Sekunden ab.
Nutschnitt
Im Winkel verstellbare Führungsschiene
10
auf 90° einstellen (siehe Abb. F) und
Winkeleinstellung des Schneidbügels
11
auf 0° einstellen. Nutzen Sie den Tiefenan-
schlag
28
: Lösen Sie dazu jeweils die Schraube für den Tiefenanschlag
25
auf beiden
Seiten der Schneidschiene
2
. Bringen Sie den Tiefenanschlag
28
jeweils in die
gewünschte Position und fixieren Sie diesen durch Festdrehen der Schraube für den
Tiefenanschlag
25
(HINWEIS: Um ein Verkanten der Schneidschiene
2
zu vermeiden, müssen die
Tiefenanschläge
28
auf beiden Seiten der Schneidschiene
2
jeweils gleich eingestellt werden). Den
Werkstoff auflegen. Heizknopf
6
drücken und gedrückt halten. Schneidschiene
2
in Richtung Werkstoff
schieben, bis die Schneidschiene
2
durch den Tiefenanschlag
28
gestoppt wird. Die zuvor eingestellte
Stufentiefe wird geschnitten. Bei Erreichen der Stufentiefe das Material in die gewünschte Richtung
wegziehen. Bei Erreichen der Nutlänge Schneidschiene
2
wieder nach oben ziehen. Heizknopf
6
loslassen. Glühdraht
3
kühlt in wenigen Sekunden ab.
Auftrennschnitt
Im Winkel verstellbare Führungsschiene
10
auf 90° (siehe Abb. F) einstellen und
Winkeleinstellung des Schneidbügels
11
auf 0° einstellen. Nutzen Sie den Tiefenan-
schlag
28
: Lösen Sie dazu jeweils die Schraube für den Tiefenanschlag
25
auf beiden
Seiten der Schneidschiene
2
. Bringen Sie den Tiefenanschlag
28
jeweils in die
gewünschte Position und fixieren Sie diesen durch Festdrehen der Schraube für den
Tiefenanschlag
25
(HINWEIS: Um ein Verkanten der Schneidschiene
2
zu vermeiden, müssen die
Tiefenanschläge
28
auf beiden Seiten der Schneidschiene jeweils gleich eingestellt werden). Den
Werkstoff auflegen. Heizknopf
6
drücken und gedrückt halten. Schneidschiene
2
in Richtung Schneid-
platte
4
schieben, bis die Schneidschiene
2
durch den Tiefenanschlag
28
gestoppt wird. Nun das
Material in der gewünschten Richtung vollständig durch den Glühdraht
3
schieben. Das Material wird
entlang der zuvor eingestellten Stufentiefe aufgetrennt. Heizknopf
6
loslassen. Glühdraht
3
kühlt in
wenigen Sekunden ab.
