FUSIBILI IMPIANTO ELETTRICO
I diversi circuiti elettrici della trattrice sono pro-
tetti da fusibili contenuti in una scatola posta sul
lato anteriore della scatola del cruscotto.

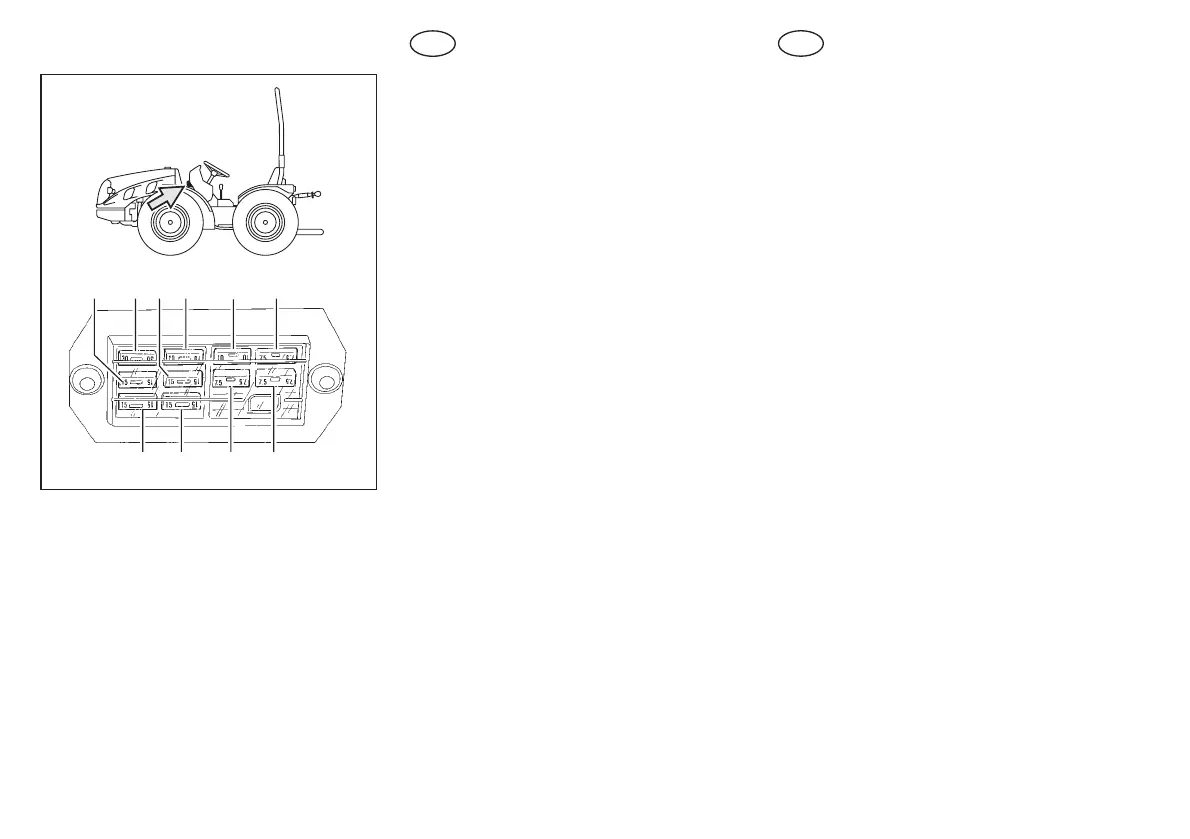

I circuiti protetti sono i seguenti (vedere fig. 20):
1. (30 A) Fusibile generale.
2. (10 A) Fari abbaglianti.
3. (10 A) Fari anabbaglianti.
4. (15 A) Luci posizione ant. destra e post.
sinistra, faro posteriore, luci strumentazio-
ne, luce targa.
5. (7,5 A) Luci posizione ant. sinistra e post.
destra.
6. (15 A) Avvisatore acustico.
7. (7,5 A) Indicatori di direzione.
8. Non utilizzato.
9. (15 A) Segnalatori luminosi freno a mano,
filtro aria, batteria, candelette, pressione
olio motore, olio cambio e luci stop.
10. (15 A) Luci di emergenza.
11. (3 A) Temporizzatore preriscaldo.
Lo schema elettrico completo é riportato nella
fig. 21.
ELECTRIC SYSTEM FUSES
The tractor’s electric circuits are protected by fu-
ses in a box on the front of the instrument panel
box.
The following circuits are protected (see fig. 20):
1. (30 A) Main fuse
2. (10 A) High beams
3. (10 A) Low beams
4. (15 A) Front right and rear left parking
lights, rear spot light, instrument panel
lights, licence plate light.
5. (7.5 A) Front left and rear light parking
lights.
6. (15 A) Horn.
7. (7.5 A) Turn signals.
8. Unused.
9. (15 A) Indicator lights for: handbrake, air
filter, battery preheater plugs, engine oil
and transmission oil pressure and brake
light.
10. (15 A) Emergency lights.
11. (3 A) Pre-heating timer.
The complete wiring diagram is transferred in
fig. 21.
