Hinweis: Das Signal kann auch in parallel verlaufende oder kreuzende Leitungen streuen.
Trennen Sie bei diesem Beispiel die Sicherungsverbindung der Stromkreise auf.

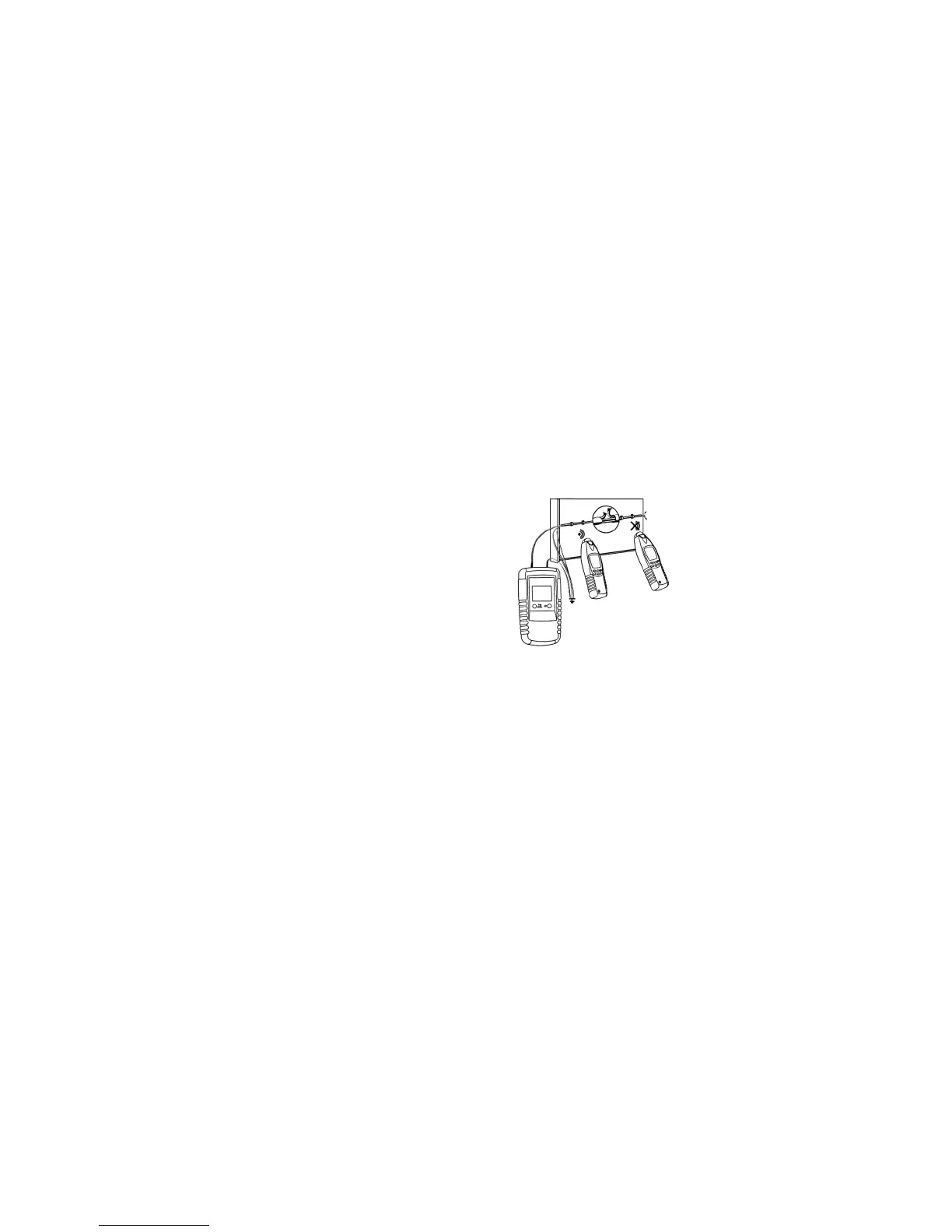

Suchen von Leitungsunterbrechungen (einpolige Anwendung)
Bei der Suche nach Unterbrechungen muss der Stromkreis Spannungsfrei sein. Schalten Sie die
Sicherung aus und verbinden Sie alle nicht benötigten Adern der zu prüfenden Leitung mit der
Schutzerdung. Dies ist notwendig um ein Streuen des generierten Signals in die anderen Adern
durch kapazitive Kopplung zu verhindern. Verbinden Sie die rote Anschlussleitung mit der zu
prüfenden Ader und suchen Sie in mit dem Receiver die Wand ab, bis das akustische Signal
erlischt.
Die Leitungsunterbrechung muss hochohmig (>100 kOhm) sein, was vor der Suche mit einem
Multimeter überprüft werden kann. Die Empfangstiefe beträgt bis maximal 2 Meter, abhängig von
Material und Anwendung.
Durch die Veränderung der Sende-Level Einstellung am Transmitter von 1 nach 3, kann die
Empfangstiefe um den Faktor x5 verändert werden.
Suchen von Leitungsunterbrechungen mit 2 Transmittern (einpolige Anwendung)
Bei der Suche nach Unterbrechungen muss der Stromkreis Spannungsfrei sein. Schalten Sie die
Sicherung aus und verbinden Sie alle nicht benötigten Adern der zu prüfenden Leitung mit der
Schutzerdung, was notwendig ist um eine Signalstreuung durch kapazitive Kopplung zu
verhindern. Diese Methode ermöglicht eine genauere Suche der Unterbrechung. Stellen Sie an
jedem Sender eine andere Signalcodierung ein und verbinden Sie der ersten Transmitter mit dem
einen Leitungsende und den zweiten Transmitter mit dem anderen. Mit dem Receiver kann nun
genau verfolgt werden, bis zu welchem Punkt an der Wand die Signalcodierung von Transmitter 1
angezeigt wird und ab welchem Punkt die Signalcodierung von Transmitter 2. Genau dort, wo sich
die Leitungsunterbrechung befindet, sind beide Signale gleich stark und heben sich gegenseitig
auf, so dass keine Signalcodierung am Receiver angezeigt werden sollte.
Die Leitungsunterbrechung muss hochohmig (>100 kOhm) sein, was vor der Suche mit einem
Multimeter überprüft werden kann. Die Empfangstiefe beträgt bis maximal 2 Meter, abhängig von
Material und Anwendung. Durch die Veränderung der Sende-Level Einstellung am Transmitter von
1 nach 3, kann die Empfangstiefe um den Faktor x5 verändert werden.
Hinweis: Dem Messgerät liegt nur ein Transmitter bei. Es kann aber jeder Transmitter eines
anderen Gerätes als Zweit-Transmitter benutzt werden.
-11-
